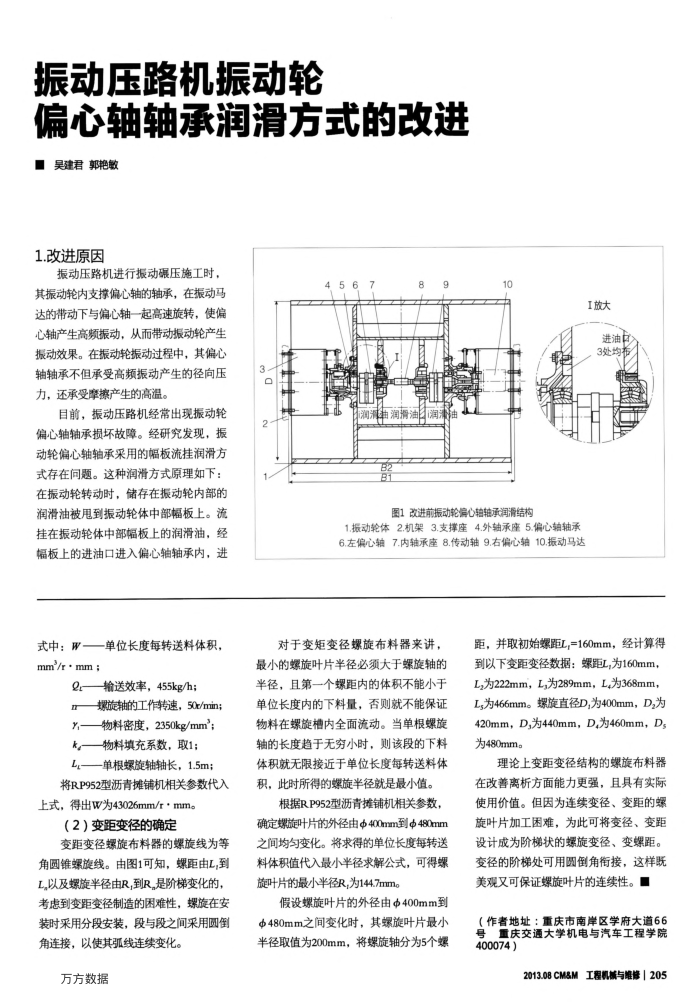

振动压路机振动轮
偏心轴轴承润滑方式的改进
■吴建君郭艳敏 1.改进原因
振动压路机进行振动碾压施工时，其振动轮内支撑偏心轴的轴承，在振动马达的带动下与偏心轴一起高速旋转，使偏心轴产生高频振动，从而带动振动轮产生振动效果。在振动轮振动过程中，其偏心轴轴承不但承受高频振动产生的径向压力，还承受摩擦产生的高温。
目前，振动压路机经常出现振动轮偏心轴轴承损坏故障。经研究发现，振动轮偏心轴轴承采用的幅板流挂润滑方式存在间题。这种润滑方式原理如下：在振动轮转动时，储存在振动轮内部的润滑油被用到振动轮体中部幅板上。流挂在振动轮体中部幅板上的润滑油，经幅板上的进油口进入偏心轴轴承内，进
式中：W——单位长度每转送料体积， mm/r·mm;
Qr—输送效率，455kg/h；
螺旋轴的工作转速，50/min；,——物料密度，2350kg/mm； k。—物料填充系数，取1：一单根螺旋轴轴长，1.5m；
Lr
将RP952型沥青摊铺机相关参数代入上式，得出w为43026mm/rmm。
（2）变距变径的确定
变距变径螺旋布料器的螺旋线为等角圆锥螺旋线。由图1可知，螺距由L，到 L,以及螺旋半径由R，到R,是阶梯变化的，考虑到变距变径制造的困难性，螺旋在安装时采用分段安装，段与段之间采用圆倒角连接，以使其弧线连续变化。
万方数据
456
8
10
图1改进前振动轮信心输轴承润滑结构
1.振动轮体2.机架3.支撑座4.外轴承座5.偏心轴轴承 6.左偏心轴7.内轴承座8.传动轴9.右偏心轴10.振动马达
对于变矩变径螺旋布料器来讲，最小的螺旋叶片半径必须大于螺旋轴的半径，且第一个螺距内的体积不能小于单位长度内的下料量，否则就不能保证物料在螺旋槽内全面流动。当单根螺旋轴的长度趋于无穷小时，则该段的下料体积就无限接近于单位长度每转送料体积，此时所得的螺旋半径就是最小值。
根据RP952型沥青摊铺机相关参数，确定螺旋叶片的外径由中400mm到中480mm 之间均勾变化。将求得的单位长度每转送料体积值代入最小半径求解公式，可得螺旋叶片的最小半径R，为144.7mm。
假设螺旋叶片的外径由Φ400mm到 Φ480mm之间变化时，其螺旋叶片最小半径取值为200mm，将螺旋轴分为5个螺
放大
进油 3处约素
距，并取初始螺距L，=160mm，经计算得到以下变距变径数据：螺距L，为160mm， L,为222mm，L,为289mm，L,为368mm， L,为466mm。螺旋直径D,为400mm，D,为 420mm，D,为440mm，D,为460mm，D 为480mm。
理论上变距变径结构的螺旋布料器在改善离析方面能力更强，且具有实际使用价值。但因为连续变径、变距的螺旋叶片加工困难，为此可将变径、变距设计成为阶梯状的媒旋变径、变螺距。变径的阶梯处可用圆倒角衔接，这样既美观又可保证螺旋叶片的连续性。■
（作者地址：重庆市南岸区学府大道66 号重庆交通大学机电与汽车工程学院 400074）
