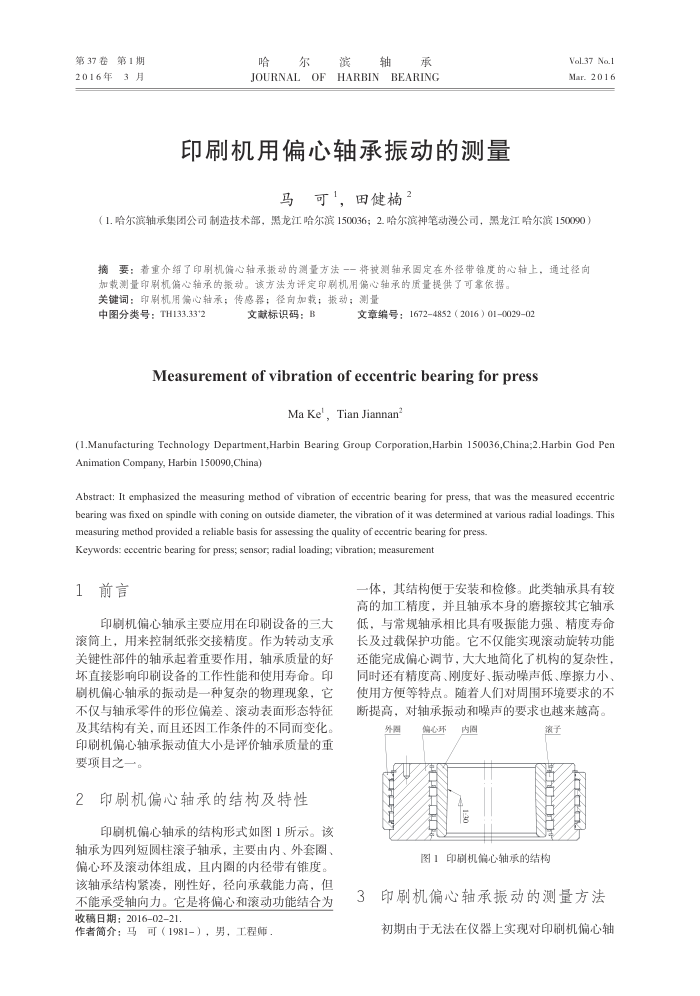

印刷机用偏心轴承振动的测量
马可1，田健楠2
Vol.37 No.1 Mar. 2016
（1.哈尔滨轴承集团公司制造技术部，黑龙江哈尔滨150036；2.哈尔滨神笔动漫公司，黑龙江哈尔滨150090）摘要：者重介绍了印刷机偏心轴承报动的测量方法一一将被测轴承固定在外径带锥度的心轴上，通过径向加载测量即印刷机偏心轴承的搬动。该方法为评定印机用偏心轴承的质量提供了可靠依据。
关键词：印刷机用偏编心轴承；传感器；径向加载；报动；测量中图分类号：TH133.33*2
文献标识码：B
文章编号：16724852（2016）01002902
Measurementofvibrationofeccentricbearingforpress
Ma Ke',Tian Jiannan
(1.Manufacturing Technology Department,Harbin Bearing Group Corporation,Harbin 150036,China;2.Harbin God Pen Animation Company, Harbin 150090,China)
Abstract: It emphasized the measuring method of vibration of eccentric bearing for press, that was the measured eccentric bearing was fixed on spindle with coning on outside diameter, the vibration of it was determined at various radial loadings. This
measuring method provided a reliable basis for assessing the quality of eccentric bearing for press. Keywords: eccentric bearing for press; sensor, radial loading; vibration; measurement
1前言
印刷机偏心轴承主要应用在印刷设备的三大滚筒上，用来控制纸张交接精度。作为转动支承关键性部件的轴承起着重要作用，轴承质量的好坏直接影响印刷设备的工作性能和使用寿命。印剧机偏心轴承的振动是一种复杂的物理现象，它不仅与轴承零件的形位偏差、滚动表面形态特征及其结构有关.而且还因工作条件的不同而变化。印刷机偏心轴承振动值大小是评价轴承质量的重要项目之一。
印刷机偏心轴承的结构及特性 2
印刷机偏心轴承的结构形式如图1所示。该轴承为四列短圆柱滚子轴承，主要由内、外套圈、偏心环及滚动体组成，且内圈图的内径带有锥度。该轴承结构紧凑，刚性好，径向承载能力高，但不能承受轴向力。它是将偏心和滚动功能结合为收稿日期：2016-02-21.
作者简介：马可（1981-），男，工程师，
一体，其结构便于安装和检修。此类轴承具有较高的加工精度，并且轴承本身的磨擦较其它轴承低，与常规轴承相比具有吸振能力强、精度寿命长及过载保护功能。它不仅能实现滚动旋转功能还能完成偏心调节，大大地简化了机构的复杂性，同时还有精度高、刚度好、振动噪声低、摩擦力小、使用方便等特点。随着人们对周围环境要求的不断提高，对轴承振动和噪声的要求也越来越高。
外周
偏心环
内固
演子
图1印刷机偏心轴承的结构
印刷机偏心轴承振动的测量方法初期由于无法在仪器上实现对印刷机偏心轴
