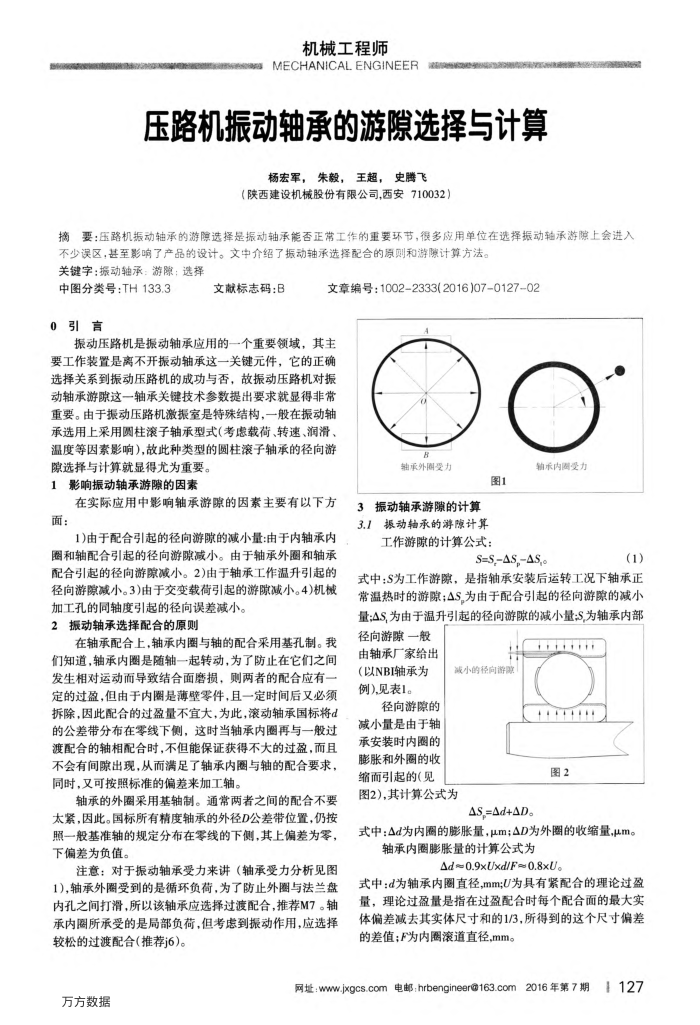

压路机振动轴承的游隙选择与计算
杨宏军，朱毅，王超，史腾飞
（陕西建设机械股份有限公司，西安710032）
摘要：压路机振动轴承的游隙选择是振动轴承能否正带工作的重要环节，很多应用单位在选择振动轴承游隙上会进入
不少误区，甚至影响了产品的设计。文中介绍了振动轴承选择配合的原则和游隙计算方法。关键字：振动轴承：游隙：选择
中图分类号：TH133.3 0引言
文献标志码：B
文章编号：1002-2333(2016)07-0127-02
振动压路机是振动轴承应用的一个重要领域，其主要工作装置是离不开振动轴承这一关键元件，它的正确选择关系到振动压路机的成功与否，故振动压路机对振动轴承游隙这一轴承关键技术参数提出要求就显得非常重要。由于振动压路机激振室是特殊结构，一般在振动轴承选用上采用圆柱滚子轴承型式（考虑载荷、转速、润滑、温度等因素影响），故此种类型的圆柱滚子轴承的径向游
隙选择与计算就显得尤为重要。 1影响振动轴承游隙的因素
在实际应用中影响轴承游隙的因素主要有以下方面：
1)由于配合引起的径向游隙的减小量：由于内轴承内圈和轴配合引起的径向游隙减小。由于轴承外圈和轴承配合引起的径向游减小。2)由于轴承工作温升引起的径向游隙减小。3)由于交变载荷引起的游隙减小。4)机械
加工孔的同轴度引起的径向误差减小。 2振动轴承选择配合的原则
在轴承配合上，轴承内圈与轴的配合采用基孔制。我们知道，轴承内圈是随轴一起转动，为了防止在它们之间发生相对运动而导致结合面磨损，则两者的配合应有-定的过盈，但由于内圈是薄壁零件，且一定时间后又必须拆除，因此配合的过盈量不宜大，为此，滚动轴承国标将d 的公差带分布在零线下侧，这时当轴承内圈再与一般过渡配合的轴相配合时，不但能保证获得不大的过盈，而且不会有间出现，从而满足了轴承内圈与轴的配合要求，同时，又可按照标准的偏差来加工轴。
轴承的外圈采用基轴制。通常两者之间的配合不要太紧，因此。国标所有精度轴承的外径D公差带位置，仍按照一般基准轴的规定分布在零线的下侧，其上偏差为零，下偏差为负值。
注意：对于振动轴承受力来讲（轴承受力分析见图 1)，轴承外圈受到的是循环负荷，为了防止外圈与法兰盘内孔之间打滑，所以该轴承应选择过渡配合，推荐M7。轴承内圈所承受的是局部负荷，但考虑到振动作用，应选择较松的过渡配合（推荐6）。
万方数据
轴承外受力
3振动轴承游隙的计算 3.1振动轴承的游隙计算
图1
工作游隙的计算公式：
轴承内圈受力
S=S,AS,AS,
(1)
式中：S为工作游隙，是指轴承安装后运转工况下轴承正常温热时的游隙；AS,为由于配合引起的径向游隙的减小量;AS,为由于温升引起的径向游隙的减小量;S,为轴承内部径向游隙一般
由轴承厂家给出(以NBI轴承为例),见表1。
径向游隙的减小量是由于轴承安装时内圈的膨胀和外圈的收缩面引起的见
减小的径向游购
图2),其计算公式为
S=d+D
+++++++ 图2
式中：Ad为内圈的膨胀量，μm;AD为外圈的收缩量,μm。
轴承内圈膨胀量的计算公式为
d~0.9xUxd/F~0.8xU。
式中：d为轴承内圈直径,mm;U为具有紧配合的理论过盈量，理论过盈量是指在过盈配合时每个配合面的最大实体偏差减去其实体尺寸和的1/3所得到的这个尺寸偏差的差值；F为内圈滚道直径,mm。
