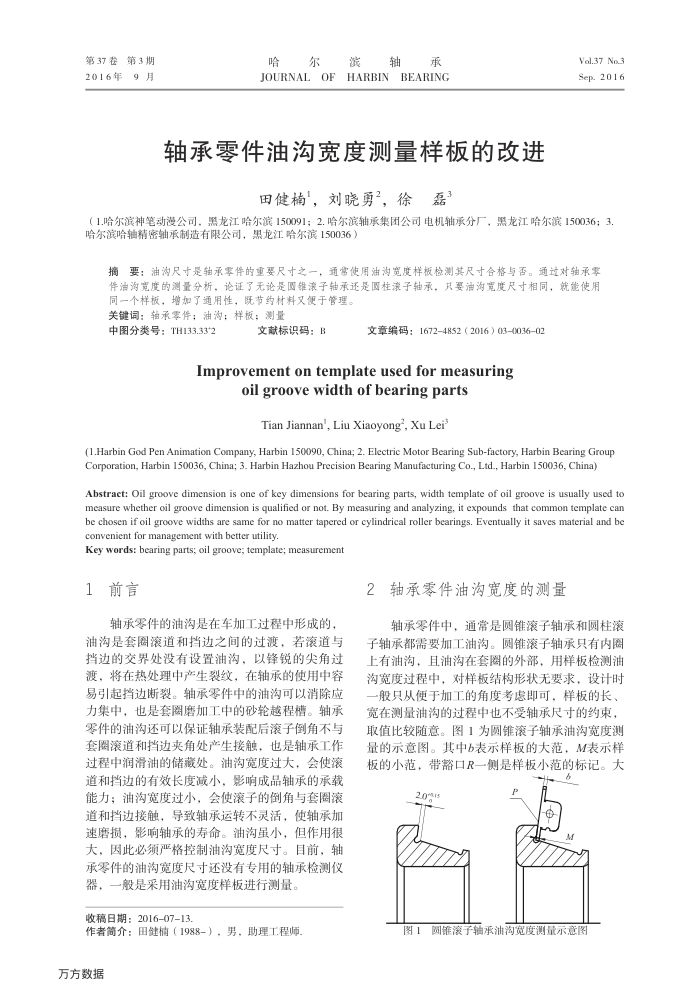

轴承零件油沟宽度测量样板的改进 第37卷第3期 2016年
9月





JOURNAL OF HARBIN BEARING
轴承零件油沟宽度测量样板的改进
田健楠,刘晓勇2,徐磊3
Val.37 No.3 Sep. 2016
(1.哈尔滨神笔动漫公司,黑龙江哈尔滨150091;2.哈尔滨轴承集团公司电机轴承分厂,黑龙江哈尔滨150036;3 哈尔滨哈轴精密轴承制造有限公司,黑龙江哈尔滨150036)
摘要:油沟尺寸是轴承零件的重要尺寸之一,通常使用油沟宽度样板检测其尺寸合格与否。通过对轴承零件油沟宽度的测量分析,论证了无论是四锥滚子轴承还是四柱滚子轴承,只要油沟宽度尺寸相同,就能使用
同一个样板,增加了通用性,既节约材料又便于管理。关键词:轴承零件;油沟;样板;测量
中图分类号:TH133.33*2
文献标识码:B
文章编码:16724852(2016)03003602
Improvementontemplateusedformeasuring
oil groovewidth of bearingparts Tian Jiannan', Liu Xiaoyong’, Xu Lei
(1.Harbin God Pen Animation Company, Harbin 150090, China; 2. Electric Motor Bearing Sub-factory, Harbin Bearing Group Corporation, Harbin 150036, China; 3. Harbin Hazhou Precision Bearing Manufacturing Co., Ltd., Harbin 150036, China)
Abstraet: Oil groove dimension is one of key dimensions for bearing parts, width template of oil groove is usually used to measure whether oil groove dimension is qualified or not. By measuring and analyzing, it expounds that common template can be chosen if oil groove widths are same for no matter tapered or cylindrical roller bearings. Eventually it saves material and bc convenient for management with better utility.
Key words: bearing parts; oil groove; template; measurement
1前言
轴承零件的油沟是在车加工过程中形成的,油沟是套圈滚道和挡边之间的过渡,若滚道与挡边的交界处没有设置油沟,以锋锐的尖角过渡,将在热处理中产生裂纹,在轴承的使用中容易引起挡边断裂。轴承零件中的油沟可以消除应力集中,也是套圈磨加工中的砂轮越程槽。轴承零件的油沟还可以保证轴承装配后滚子倒角不与套圈滚道和挡边夹角处产生接触,也是轴承工作过程中润滑油的储藏处。油沟宽度过大,会使滚道和挡边的有效长度减小,影响成品轴承的承载能力;油沟宽度过小,会使滚子的倒角与套圈滚道和挡边接触,导致轴承运转不灵活,使轴承加速磨损,影响轴承的寿命。油沟虽小,但作用很大,因此必须严格控制油沟宽度尺寸。目前,轴承零件的油沟宽度尺寸还没有专用的轴承检测仪
器,一般是采用油沟宽度样板进行测量。收稿日期:2016-07-13
作者简介:田健楠(1988-),男,助理工程师万方数据
2轴承零件油沟宽度的测量
轴承零件中,通常是圆锥滚子轴承和圆柱滚子轴承都需要加工油沟。圆锥滚子轴承只有内圈上有油沟,且油沟在套圈的外部,用样板检测油沟宽度过程中,对样板结构形状无要求,设计时般只从便于加工的角度考虑即可,样板的长、宽在测量油沟的过程中也不受轴承尺寸的约束,取值比较随意。图1为锥滚子轴承油沟宽度测量的示意图。其中b表示样板的大范,M表示样板的小范,带豁口R一侧是样板小范的标记。大
2.0%rs
图1圆锥滚子轴承油沟宽度测量示意图
