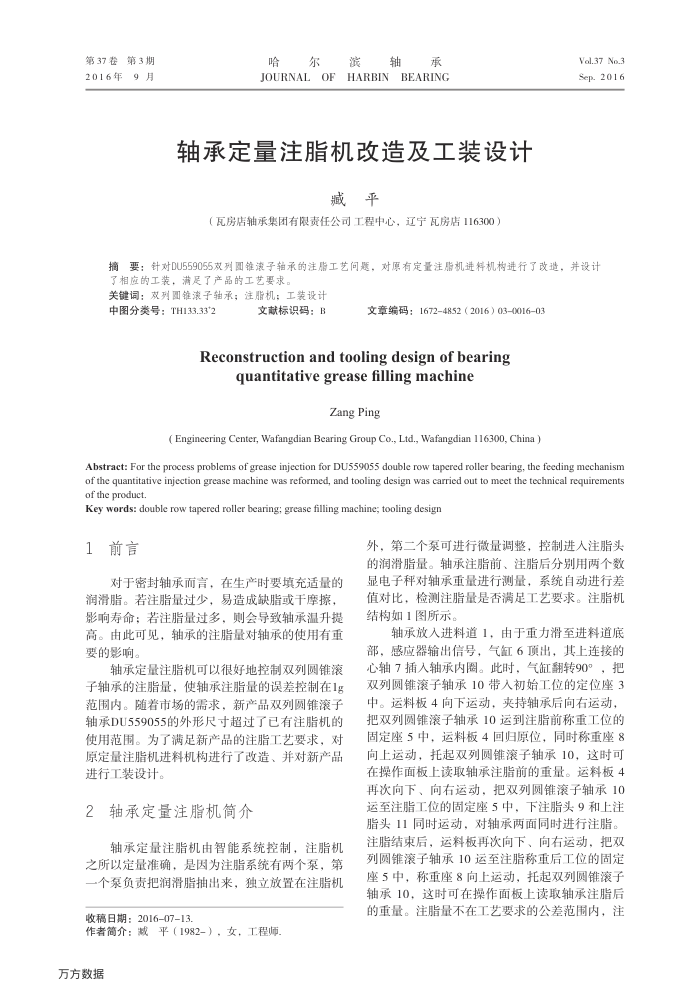

第37卷第3期 2016年
9月
哈尔
滨轴承
JOURNALOFHARBINBEARING
轴承定量注脂机改造及工装设计
藏平
（瓦房店轴承集团有限责任公司工程中心，辽宁瓦房店116300）
Vol.37 No.3 Sep. 2016
摘要：针对DU559055双列圆锥滚子轴承的注脂工艺间账，对原有定量注脂机进料机构进行了改造，并设计了相应的工装，满足了产品的工艺要求，
关键词：双列圆锥滚子轴承；注脂机；工装设计
中图分类号：TH133.33*2
文献标识码：B
文章编码：16724852（2016）03-001603
Reconstructionandtoolingdesignofbearing
quantitativegrease fillingmachine
Zang Ping
( Engineering Center, Wafangdian Bearing Group Co., Ltd., Wafangdian 116300, China )
Abstract: For the process problems of grease injection for DU559055 double row tapered roller bearing, the feeding mechanism of the quantitative injection grease machine was reformed, and tooling design was carried out to meet the technical requirements of the product
Key words: double row tapered roller bearing; grease flling machine; tooling design
1前言
对于密封轴承而言，在生产时要填充适量的润滑脂。若注脂量过少，易造成缺脂或干摩擦，影响寿命：若注脂量过多，则会导致轴承温升提高。由此可见，轴承的注脂量对轴承的使用有重要的影响。
轴承定量注脂机可以很好地控制双列圆锥滚子轴承的注脂量，使轴承注脂量的误差控制在1g 范围内。随着市场的需求，新产品双列贸锥滚子轴承DU559055的外形尺寸超过了已有注脂机的使用范围。为了满足新产品的注脂工艺要求，对原定量注脂机进料机构进行了改造、并对新产品
进行工装设计。 2
轴承定量注脂机简介
轴承定量注脂机由智能系统控制，注脂机
之所以定量准确，是因为注脂系统有两个泵，第一个泵负责把润滑脂抽出来，独立放置在注脂机
收稿日期：2016-07-13
作者简介：减平（1982-），女，工程师万方数据
外，第二个泵可进行微量调整，控制进人注脂头的润滑脂量。轴承注脂前、注脂后分别用两个数显电子秤对轴承重量进行测量，系统自动进行差值对比，检测注脂量是否满足工艺要求。注脂机结构如1图所示。
轴承放入进料道1，由于重力滑至进料道底感应器输出信号，气缸6顶出，其上连接的
部，
心轴7插入轴承内圈。此时，气缸翻转90°，把双列圆锥滚子轴承10带入初始工位的定位座3 中。运料板4向下运动，夹持轴承后向右运动，把双列圆锥滚子轴承10运到注脂前称重工位的固定座5中，运料板4回归原位，同时称重座8 向上运动，托起双列圆锥滚子轴承10，这时可在操作面板上读取轴承注脂前的重量。运料板4 再次向下、向右运动，把双列圆锥滚子轴承10 运至注脂工位的固定座5中，下注脂头9和上注脂头11同时运动，对轴承两面同时进行注脂。注脂结束后，运料板再次向下、向右运动，把双列圆锥滚子轴承10运至注脂称重后工位的固定座5中，称重座8向上运动，托起双列圆锥滚子轴承10，这时可在操作面板上读取轴承注脂后的重量。注脂量不在工艺要求的公差范围内，注
