JJG

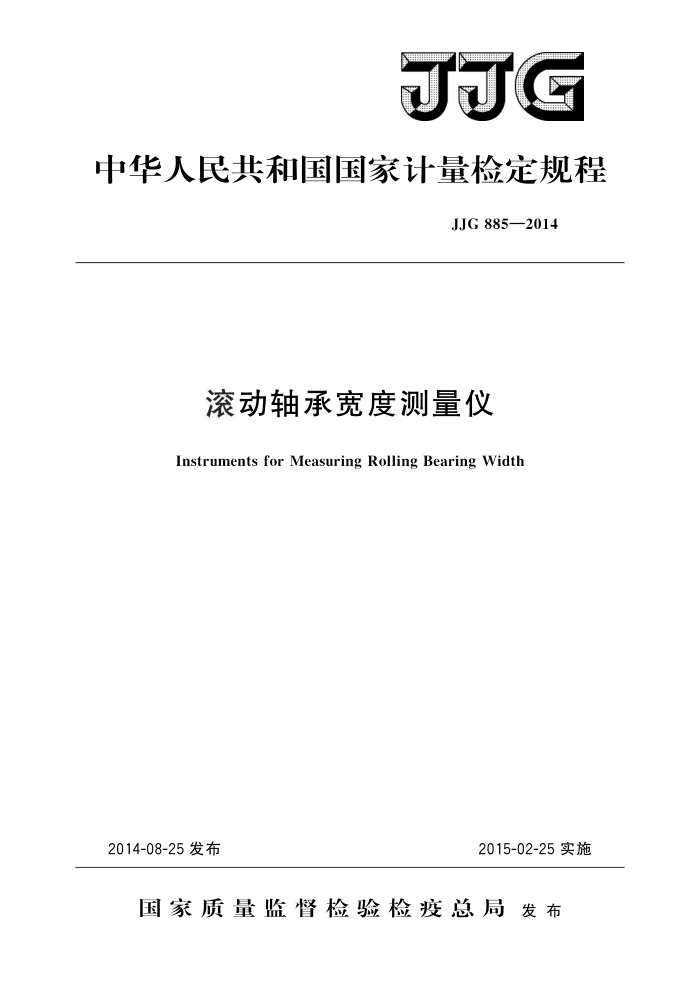

中华人民共和国国家计量检定规程
JJG885—2014
滚动轴承宽度测量仪
Instruments for Measuring Rolling Bearing Width
2015-02-25实施
2014-08-25发布
国家质量监督检验检疫总局发布 JJG 885—2014
滚动轴承宽度测量仪检定规程 Verification Regulation of Instruments for
JJG 885—2014 代替JJG885—1995
MeasuringRollingBearing Width
归口单位：全国几何量工程参量计量技术委员会主要起草单位：山东省计量科学研究院
洛阳LYC轴承有限公司
参加起草单位：河南省计量科学研究院
大连市计量检定测试所烟台轴承仪器有限公司
本规程委托全国几何量工程参量计量技术委员会负责解释 JJG 885—2014
本规程主要起草人：
高冉 (山东省计量科学研究院) 张健 (山东省计量科学研究院）庞华奇（洛阳LYC轴承有限公司）刘大忠（山东省计量科学研究院）
参加起草人：
范乃胤（河南省计量科学研究院）
王涛（大连市计量检定测试所）
徐琪（烟台轴承仪器有限公司） JJG885—2014
目 录
引言 1 范围· 2 引用文件· 3 概述.
(Ⅱ) (1) (1) (1) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (6) (6) (7) (11)
计量性能要求· 4. 1 测力·· 4. 2 支承工作面（点）的表面粗糙度.. 4.3 工作台工作面的平面度 4. 4 三支承点高度差 4.5 示值变动性 4. 6 示值误差 5 通用技术要求.. 5. 1 外观· 5. 2 各部分相互作用.· 5.3指示仪· 6计量器具控制 6.1 检定条件。 6.2 检定项目和主要检定设备.· 6.3 检定方法 6.4检定结果的处理… 6.5 检定周期· 附录A检定证书/检定结果通知书内页信息及格式附录B示值误差测量结果不确定度评定
4
I JJG885—2014
引言
JJF1001一2011《通用计量术语及定义》、JJF1002一2010《国家计量检定规程编写规则》和JJF1130一2005《几何量测量设备校准中的不确定度评定指南》共同构成支撑规程修订工作的基础性系列规范。
本规程代替JJG885一1995《滚动轴承宽度测量仪》。与JJG885一1995相比，除编辑性修改外主要技术变化如下：
依据JJG63一2007《刀口形直尺》，取消了0级和1级的要求；一支承工作面的表面粗糙度的最大允许误差修改为不大于Ra0.4um（见4.2）；一工作台工作面的平面度修改为不大于0.01mm（见4.3）；取消了工作面与测量轴线的垂直度的要求；
依据JJG118一2010《扭簧比较仪》的检定方法，将原规程示值变动性中“在
量块的同一位置上反复测量10次”修改为“在量块的同一位置上反复测量5次”（见 6.3.8);
示值误差检定方法中取消了用4等或5等量块配对法；增加了检定证书和检定结果通知书内页格式内容（见附录A）。
JJG885的历次版本发布情况为：
JJG885—1995。
II JJG885—2014
滚动轴承宽度测量仪检定规程
1 范围
本规程适用于分度值不大于0.001mm滚动轴承宽度测量仪的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用下列文件： JJG39机械式比较仪 JJG118扭簧比较仪凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3概述
滚动轴承宽度测量仪（以下简称测量仪）主要以比较法测量滚动轴承成品和零件的宽度、平行度和油沟深度，以及圆柱形零部件的直径、高度差等。仪器外形见图1、 图2和图3，其结构主要由基座、定位和测量机构等组成
6.
h
10
S
11
12
13
14
图1带上测量杆的滚动轴承宽度测量仪示意图
1一测头：2一底座；3一工作台；4一被测件；5一杠杆柄；6一微调螺母；7一立柱： 8—指示仪；9测量架；10，11，12—紧固螺钉；13—杠杆架；14-上测量杆
1 JJG885—2014
10
11
12 -13 -14 15 16 -17
18
19
图2带上、下测量杆的滚动轴承宽度测量仪示意图
1一底座；2一工作台；3—支点；4一上测量杆；5—紧固螺钉；6—微调螺母；7—测量架；
8—指示仪；9—立柱；10—紧固螺钉；11—指示仪；12—紧固螺钉；13—测量架；
14一微调螺母；15一紧固螺钉；16一下测量杆；17一被测件；18，19一支点
6
10
12
图3不带测量杆的滚动轴承宽度测量仪示意图
1一被测件；2一微调螺母；3一紧固螺钉：4一指示仪；5一立柱：6一紧固螺钉；7一测量架；
8一升降螺母；9—紧固螺钉；10—定位架；11一工作台；12一底座
2 JJG885—2014
4计量性能要求
4.1测力
对带有传动杠杆的测量端，测力应不大于1.5N，测力变化应不大于0.6N。 4.2支承工作面（点）的表面粗糙度
支承工作面的表面粗糙度应不大于Ra0.4um，支承工作点和测头的表面粗糙度应不大于Ra0.1um。 4.3工作台工作面的平面度
工作台工作面的平面度应不大于0.01mm。 4.4三支承点高度差
三支承点对工作台工作面的高度差应不大于0.05mm。 4.5示值变动性
示值变动性应不大于表1的规定。
4.6示值误差
示值误差应不大于表1的规定。
表1示值变动性和示值误差
单位为微米示值误差 ±1 ±1 ±2
类别
示值变动性
不带上、下测量杆的测量仪
带上测量杆的测量仪带下测量杆的测量仪
0. 3 0. 5
5通用技术要求 5.1外观 5.1.1各工作面无锈蚀、划痕、碰伤、毛刺等影响外观质量的缺陷。 5.1.2非工作面的涂镀层应光洁平整、色泽均勾，应无气孔、气泡、斑点和脱落现象 5.1.3测量仪应标有仪器名称、制造厂名（或厂标）、型号规格、测量范围、产品编号和出厂日期。 5.1.4使用中及修理后的仪器允许有不影响其测量准确度的外观缺陷 5.2各部分相互作用 5.2.1测量架沿立柱上下移动及转动应灵活、平稳，不应有阻滞和跳移现象。 5.2.2指示仪应能顺利装人套管，紧固状态下，指示仪指针及测杆移动应灵活、平稳，无卡滞或跳针现象。 5.2.3三支承点工作台的支点应能在T形槽内平稳移动，无阻滞现象。 5.2.4各锁紧螺钉紧固后，被紧固件应无松动或位移。 5.3指示仪
机械式比较仪和扭簧比较仪应分别依据JJG39和JJG118的要求具有检定证书。
3
