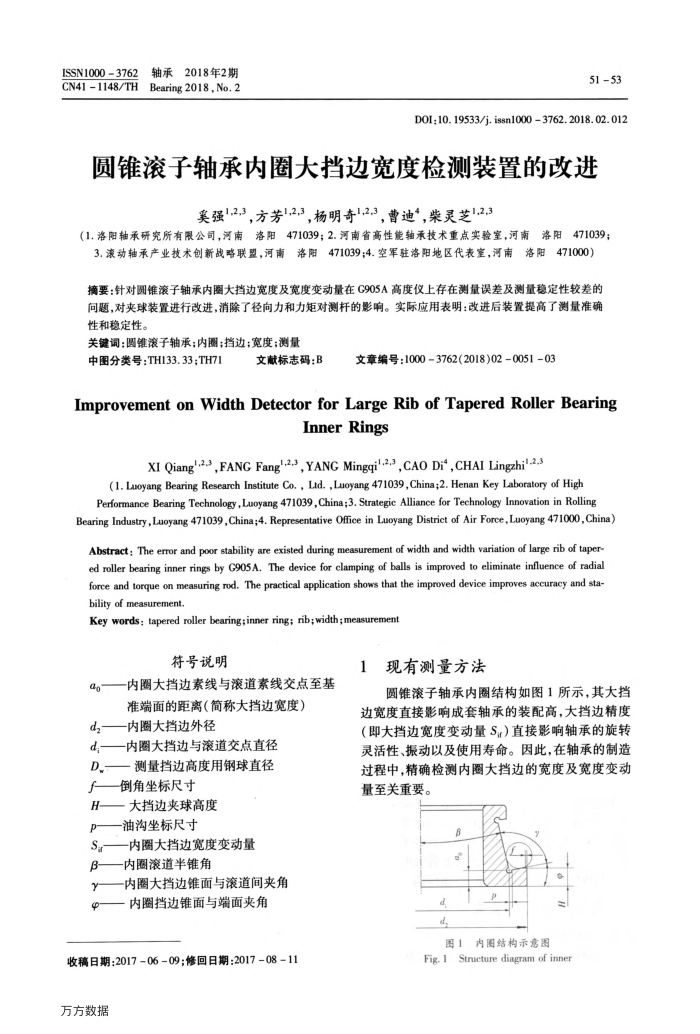

ISSN10003762 CN41 -1148/TH
轴承2018年2期 Bearing 2018, No. 2
5153
DOI;10. 19533/j. issn1000 3762. 2018. 02. 012
圆锥滚子轴承内圈大挡边宽度检测装置的改进
美强,2,3，方芳1,2,3，杨明奇1,2,3，曹迪”，柴灵芝1,2,3
（1.洛阳轴承研究所有限公司，河南洛阳471039；2.河南省高性能轴承技术重点实验室，河南洛阳471039； 3.滚动轴承产业技术创新战略联盟，河南洛阳471039;4.空军驻洛阳地区代表室，河南洛阳471000)
摘要：针对圆锥滚子轴承内圈大挡边宽度及宽度变动量在C905A高度仪上存在测量误差及测量稳定性较差的问题，对夹球装置进行改进，消除了径向力和力矩对测杆的影响。实际应用表明：改进后装置提高了测量准确性和稳定性。
关键调：圆锥滚子轴承；内圈；挡边；宽度；测量
中图分类号：TH133.33;TH71
文献标志码：B
文章编号：10003762(2018)02005103
ImprovementonWidthDetectorforLargeRibofTaperedRollerBearing
InnerRings
XI Qiang-2-3,FANG Fang-2-3,YANG Mingqi'-23, CAO Dit, CHAI Lingzhi-23
(1. Luoyang Bearing Research Institute Co. , Lad. ,Luoyang 471039, China;2. Henan Key Laboratory of High Performance Bearing Technology ,Luoyang 471039,China;3. Strategic Alliance for Technology Innovation in Rolling
Bearing Industry ,Luoyang 471039 , China;4. Representative Office in Luoyang District of Air Force, Luoyang 471000, China) Abstract: The error and poor stability are existed during measurement of width and width variation of large rib of taper ed roller bearing inner rings by G905A. The device for clamping of balls is improved to eliminate influence of radial force and torque on measuring rod. The practical application shows that the improved device improves accuracy and sta-bility of measurement.
Key words: tapered roller bearing;inner ring; rib;width;measurement
符号说明
Qo d, d. D.
H p Sr B-
内圈大挡边素线与滚道素线交点至基
准端面的距离（简称大挡边宽度）内圈大挡边外径
内圈大挡边与滚道交点直径测量挡边高度用钢球直径倒角坐标尺寸
大挡边夹球高度油沟坐标尺寸
内圈大挡边宽度变动量内圈滚道半锥角
一内圈大挡边锥面与滚道间夹角内圈挡边锥面与端面夹角
收稿日期：201706-09；修回日期：201708-11 万方数据
1
现有测量方法
圆锥滚子轴承内圈结构如图1所示，其大挡边宽度直接影响成套轴承的装配高，大挡边精度（即大挡边宽度变动量S,）直接影响轴承的旋转灵活性、振动以及使用寿命。因此，在轴承的制造过程中，精确检测内圈大挡边的宽度及宽度变动量至关重要。
d d,
图1
内图结构示意图
Structure diagram of inner
Fig.1
