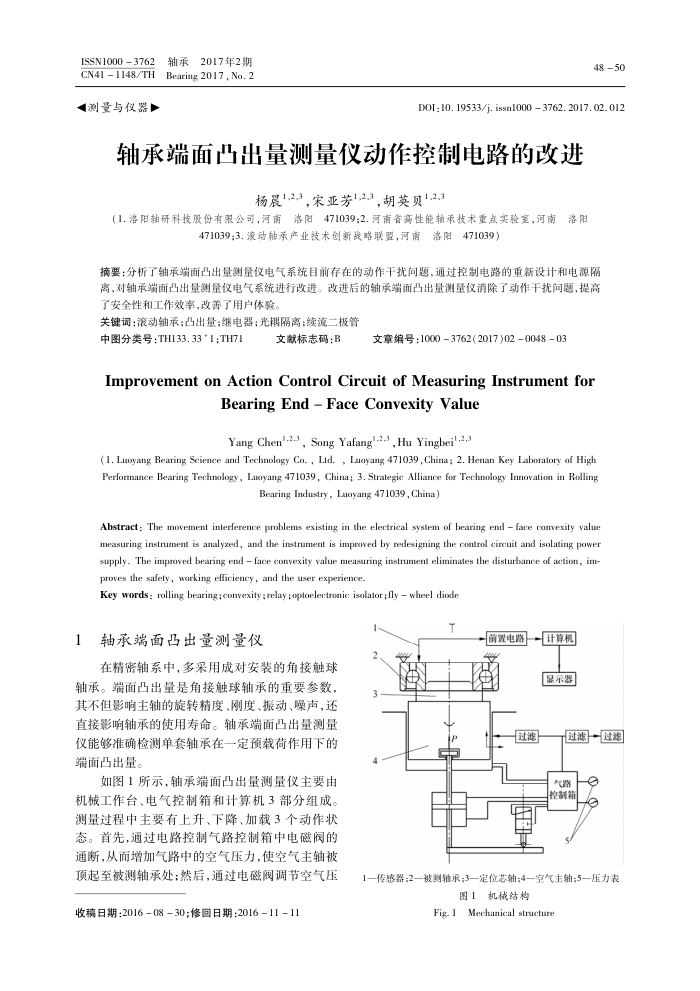

ISSN10003762 CN41 1148/TH
测量与仪器
轴承2017年2期 Bearing 2017, No. 2
4850
DOI : 10. 19533/j. issn1000 3762. 2017. 02. 012
轴承端面凸出量测量仪动作控制电路的改进
杨晨1,23，宋亚芳1,2,3，胡英贝1,2,3
471039;3.滚动轴承产业技术创新战略联暨，河南阳471039）
摘要：分析了轴承端面凸出量测量仪电气系统目前存在的动作干扰向题，通过控制电路的重新设计和电源隔离，对轴承端面凸出量测量仪电气系统进行改进。改进后的轴承端面凸出量测量仪消除了动作干扰问题，提高了安全性和工作效率，改善了用户体验，
关键词：滚动轴承；凸出量；继电器；光耦隔离：续流二极管
中图分类号：TH133.33*1;TH71
文献标志码：B
文章编号：10003762(2017)02004803
Improvement on Action Control Circuit ofMeasuringInstrumentfor
Bearing End-Face Convexity Value Yang Chen'.2.3, Song Yafang'.23 , Hu Yingbei.2.3
(1. Luoyang Bearing Science and Technology Co. , Lid. , Luoyang 471039 , China ; 2. Henan Key Laboratory of High Performance Bearing Technology, Luoyang 471039, China; 3. Strategic Alliance for Technology Innovation in Rolling
Bearing Industry, Luoyang 471039, China)
Abstract : The movement interference problems existing in the electrical system of bearing end face convexity value measuring instrument is analyzed, and the instnument is improved by redesigning the control circuit and isolating power supply. The improved bearing end face convexity value measuring instrument eliminates the disturbance of action, im-proves the safety, working efficiency, and the user experience.
Key words : rolling bearing; convexity ; relay ;optoelectronic isolator; fly wheel diode
1轴承端面凸出量测量仪
在精密轴系中，多采用成对安装的角接触球轴承。端面凸出量是角接触球轴承的重要参数，其不但影响主轴的旋转精度、刚度、振动、噪声，还直接影响轴承的使用寿命。轴承端面凸出量测量仪能够准确检测单套轴承在一定预载荷作用下的端面凸出量。
如图1所示，轴承端面凸出量测量仪主要由机械工作台、电气控制箱和计算机3部分组成。测量过程中主要有上升、下降、加载3个动作状态。首先，通过电路控制气路控制箱中电磁阀的通断，从而增加气路中的空气压力，使空气主轴被顶起至被测轴承处：然后，通过电磁阀调节空气压
收稿日期：2016-08-30；修回日期：2016-11-11
前置电路计算机
显示器
过滤
过滤过滤
武路控制箱
1—传感器；2—被测轴承3—定位芯轴：4—空气主轴；5—压力表
图1机械结构
Fig. 1Mechanical structure
