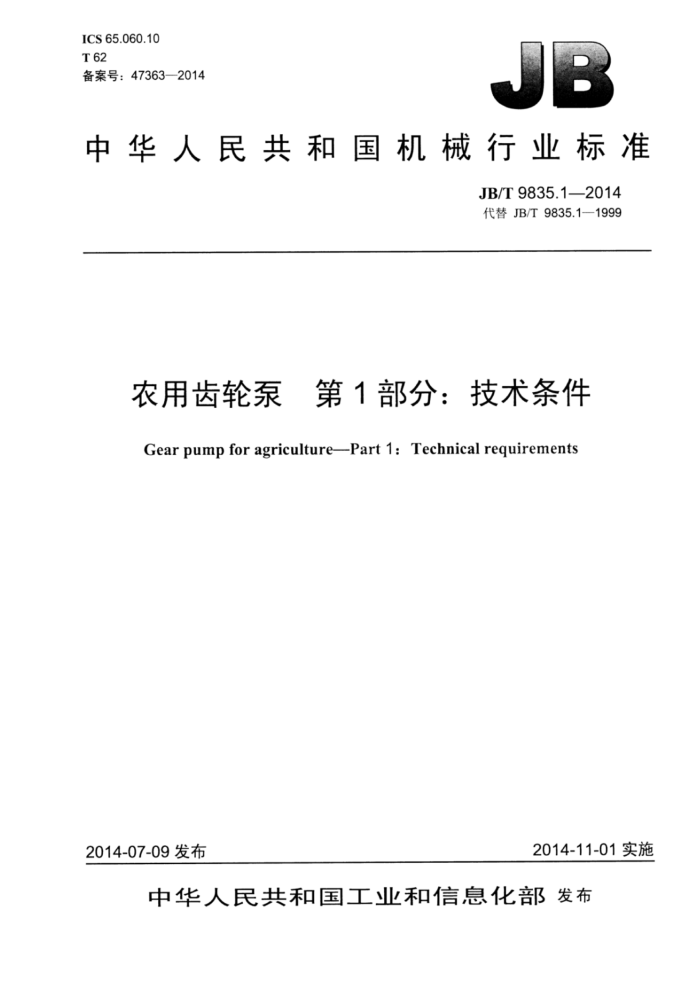

ICS 65.060.10 T 62 备案号：47363—2014
中华人民共和国机械行业标准
JB/T9835.1—2014 代替JB/T9835.1—1999
农用齿轮泵 第1部分：技术条件 Gear pump for agriculture--Part 1: Technical requirements
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
农用齿轮泵第1部分：技术条件
JB/T9835.1--2014
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm·1.25印张·36-千字
2014年12月第1版第1次印刷
定价：21.00元
*
书号：15111·12406 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T9835.12014
目 次
前言
EEEEEE
范围 2规范性引用文件 3术语和定义. 4参量、符号和单位.． 5基本参数和性能指标
5.1基本参数... 5.2性能指标 6技术要求... 6.1 一般要求 6.2 性能要求 6.3 装配要求. 6.4 外玩要求 7试验方法 7.1试验装量 7.2试验 7.3试验项三与试验方法 7.4证载据处理和结果表达 8装配利观检验方法 9检验规则 9.1检验分类.. 9.2不合格分类.. 9.3抽样 9.4判定规则. 10标志、包装和贮存 10.1 标志 10.2 包装... 10.3 贮存附录A（规范性附录）试验系统原理图 A.1性能试验台系统图 A.2耐久试验台系统图附录B（规范性附录）农用齿轮泵特性曲线 B.1功率、效率随转速变化曲线 B.2功率、效率随压力变化曲线附录C（规范性附录）冲击试验
电
7
.10 10
11 11
12 12 12 13 13 13 14
表1参量、符号和单位表2主要技术性能指标.
.2
1 JB/T9835.1-2014
表3 3齿轮泵噪声指标表4齿轮泵内部清洁度指标表5被测参量平均显示值允许变化范围... 表6测量系统的允许系统误差表7出厂试验项目、方法与试验类型. 表8性能试验项目与方法... 表9齿轮泵装配和外观检验方法.. 表10不合格分类。 表11 抽样判定方案.
4
#0中ER6B56CO5C中C65E56E中##55ER655R#2
6
6
0..000.000.000000000
L
10 11
II JB/T9835.12014
前言
JB/T9835《农用齿轮泵》分为两个部分：一第1部分：技术条件；
第2部分：安装法兰和轴伸的尺寸系列和标记。 本部分为JB/T9835的第1部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T9835.1一1999《农用齿轮泵 技术条件》，与JB/T9835.1—1999相比主要技术变化
如下：
一增加了术语和定义（见第3章）；一增加了参量、符号和单位（见第4章）：一增加了空载排量的要求（见6.2.1）：一对噪声要求进行了分级（见6.2.5）：一增加了不合格分类、抽样和判定规期（9.2～9.4）
取消了附录中的试验记录表的定本部分由中国机械工业联合会提出。 本部分由全国拖拉机标准化技术委员会（SAC/TC140）归口。 本部分负责起草单位：国家拖拉机质罡监营金验中心、江苏国瑞液压机械有限公司。 本部分参虹起草单位：洛阳荆山液乐牛有三司、江苏淮安天意液压机械有限公司、洛阳东方动力
机械有限公司、台州亚日机械制造有限公司，
本部分主要起草人：王华、阮瑞勇、湾国新、王保国、郭会民、周斌、李复生、马亚骏。 本部分所代替标准的历次版本发布情说为：
JB/T9835.1—-1999。
II JB/T9835.1-2014
农用齿轮泵第1部分：技术条件
1范围
JB/T9835的本部分规定了农用齿轮泵的术语与定义、参量、符号和单位、基本参数和性能指标、 技术要求、试验方法、装配和外观检验方法、检验规则、标注、包装和贮存。
本部分适用于额定压力为12.5MPa25MPa的农用齿轮泵（以下简称齿轮泵）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2346一2003流体传动系统及元件公称压力系列 GB/T2347液压泵及马达公称排量系列 GB/T2353液压泵及马达的安装法兰和轴伸的尺寸系列及标注代号 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2878.1 液压传动连接带米制螺纹和○形圈密封的油口和螺柱端第1部分：汕口 GB/T7935—2005液压元件通用技术条件 GB/T14039—2002液压传动油液固体颗粒污染等级代号 GB/T17446流体传动系统及元件词汇 GB/T17483 液压泵空气传声噪声级测定规范 JB/T5673 农林拖拉机及机具涂漆通用技术要求 JB/T7282 拖拉机用油品种、规格的选用 JB/T7858 液压元件清洁度评定方法及液压元件清洁度指标 JB/T9832.2一1999农林拖拉机及机具漆膜附着性能测定方法压切法
3术语和定义
GB/T17446界定的以及下列术语和定义适用于本文件。
3.1
额定压力ratedpressure 在规定转速范围内连续运转，并能保证设计寿命的最高输出压力。
3.2
空载压力derivedpressure 不超过额定压力5%或0.5MPa的输出压力。
3.3
最高压力maximumpressure 允许短时运转的最高输出压力。
3.4
公称排量 nominal capacity
1 JB/T9835.12014
齿轮泵几何排量公称值。
3.5
额定转速 rated speed 在额定压力、规定进油条件下，能保证设计寿命的最高转速。
3.6
最低转速 minimum speed 保持输出稳定的额定压力所允许的转速最小值。
3.7
输入转矩 input torque 传递到齿轮泵驱动轴的转矩。
3.8
额定工况 rated conditions 在额定压力、额定转速条件下的运行工况输入功率 input power 作用于驱动轴的功率。
3.9
3.10
输出液压功率 effective hydraulic output power 由有效输出压力和流量计算南而得的液压功率。
3.11
容积效率 Evolumetric efficiency 有效输出流量与相应的空载输出流量的比值。
3.12
总效率 overall efficiency 输出液压功率与输入功率的比值。
参量、符号和单位
4.
本部分使用的参量、符号和单位应符合表1的规定。
表1# 参量、符号和单位
符号
参量名称压力排量流量转速转矩功率温度容积效率% 总效率%
单位 MPa或kPa mL/r L/min r/min N·m kW
P V 9
T P 8 nv n7.
℃
真空度
kPa
-
2 JB/T9835.1-2014
5基本参数和性能指标
5.1 基本参数
齿轮泵的基本参数应包括：
额定压力：额定转速：公称排量。
5.2性能指标
齿轮泵的主要技术性能指标应符合表2的规定。
表2 主要技术性能指标排量mL/r
技术指标 ≥90 ≥91 ≥92 ≥79 280 V81
序号
项容积效率
≤10 >10~50 >50 10 >10~25 v
1
%
总效率 %
2
6技术要求
6.1 一般要求 6.1.1 额定压力应符合GB/T2346—2003中D级、E级、F级或G级的规定。 6.1.2 公称排量应符合GB/T2347的规定。 6.1.3 额定转速应为：1500r/min，2000r/min，2500r/min，3000r/min，4000r/min 6.1.4 泵的安装法兰和尺寸应符合GB/T2353的规定。 6.1.5 泵进油口、出油口连接螺孔型式和尺寸应符合GB/T2878.1的规定。 6.2 性能要求 6.2.1 空载排量
齿轮泵的空载排量应为公称排量的95%～110%。 6.2.2自吸性能
齿轮泵的自吸能力应不低于16kPa真空度。 6.2.3容积效率和总效率
在额定工况下，油温为65℃时齿轮泵的容积效率和总效率应符合表2的规定。 6.2.4密封性能
密封性能要求如下： a）静密封：各静密封部位在任何工况下，应不渗油：
