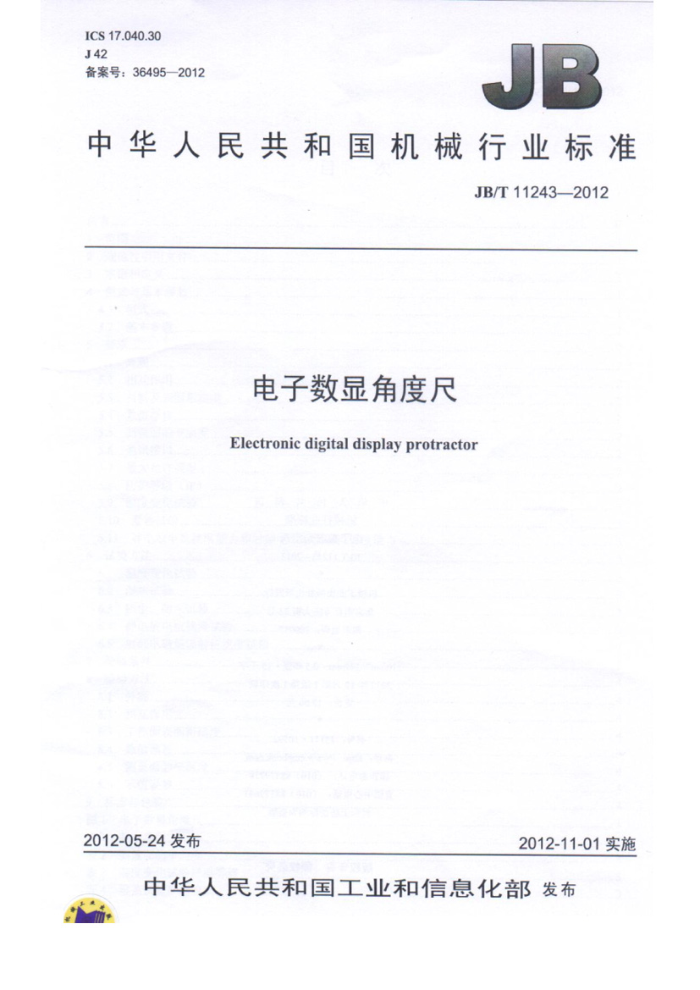

ICS17.040.30 J42 备案号：36495—2012
JB
中华人民共和国机械行业标准
JB/T11243—2012
电子数显角度尺 Electronicdigitaldisplayprotractor
2012-11-01实施
2012-05-24发布
中华人民共和国工业和信息化部发布 JB/T11243—2012
目 次
前言范围 2 规范性引用文件 3术语和定义.
1
型式与基本参数
4
4.1 型式... 4.2＇基本参数. 5要求. 5.1 外观. 5.2 相互作用 5.3 材料及表面粗糙度 5.4 数值漂移 5.5 测量面的平面度 5.6 通讯接口.. 5.7 最大允许误差.. 5.8 防护等级（IP） 5.9 温度变化试验、 5.10 湿热试验 5.11 静电放电抗扰度能力和射频电磁场辐射抗扰度能力试验方法 6.1 温度变化试验 6.2 湿热试验 6.3 防尘、防水试验 6.4 静电放电抗扰度试验 6.5 射频电磁场辐射抗扰度试验，
6
检验条件检验方法 8.1 外观 8.2 相互作用 8.3 工作面表面粗糙度 8.4 数值漂移、 8.5 测量面的平面度 8.6 示值误差标志与包装.. 图 1 电子数显角度尺表1 基本参数表2 测量面的平面度表3 温度变化试验严酷等级表4 湿热试验严酷等级、
7 8
9 JB/T11243—2012
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：广西壮族自治区计量检测研究院、 桂林市品瑞传感技术有限公司。 本标准参加起草单位：桂林市计量测试研究所。 本标准主要起草人：梁项、全学明、 金、黄桂
全贴
本标准为首次发布
II JB/T11243—2012
电子数显角度尺
1范围
本标准规定了电子数显角度尺的术语和定义、型式与基本参数、要求、试验方法、检验条件、检验方法、标志和包装等。
本标准适用于分辨力为0.05°和0.1°，测量范用为（0°～360°）的电子数显角度尺。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的叫用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T2423 2006 电工电子产品环境试验第2部分：试验方法 试验Cab：恒定湿热试验方法 GB/T242 .22 2002 电工电子产品环境试验第2部分：试验方法试验N：温度变化 GB420 20 08 外壳防护等级（IP代码 GB/T 7163 -2008 几何量测量器具术语 基本术语 GB/ 17626.2—2006 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T T17626.3—2006 电磁兼容 试验和测量技 射顿电磁场辐射抗扰度试验
3术语 告和定
GB/T17163界定的以及下列术语和定义适用于 文件。 电子数显角度尺 electronic digitaldisplayprotractor 利用直尺相对于基尺的旋转，测量两测量面间的夹角，并以数字显示技不显示角度值的测量器具。
3.1
4 型式与基本参数 4.1型式 4.1.1电子数显角度尺的型式如图1所示。图示仅供图解说明，不表示详细结构。
5
4
说明：
基尺：2— —直尺：3 显示器：4 功能按键：5、6 测量面：7- 锁紧装置。
图1 电子数显角度尺 JB/T11243—2012
4.1.2 电子数显角度尺宜带锁紧装置。 4.2 基本参数
电子数显角度尺的分辨力、测量范围和工作边长度见表1。
表1 基本参数
工作边长度L、L（推荐值）
分辨力
测量范围 0°~180° 0°~360°
mm
0.05°、0.1°
150，200,250，300，400，500
5要求 5.1外观 5.1.1电子数显角度尺表面不应有影响外观和使用性能的锈斑、碰伤、划痕、毛刺等缺陷；表面的涂层、镀层不应有脱落、起泡和明显影响外观的色泽不均匀等缺陷。 5.1.2显示屏应清洁、无划痕和无气泡，数字显示应清晰稳定，不应有缺字符、缺笔划等影响读数的现象。功能键标注的符号或图文应清晰且含义准确。 5.2 相互作用
电子数显角度尺的直尺相对基尺转动应平稳、灵活，无卡滞和松动现象，锁紧装置作用应可靠。功能键应灵活、可靠。 5.3 材料及表面粗糙度
直尺和基尺一般采用铝合金、碳素工具钢或不锈钢等材料制造，其工作面的表面粗糙度不应大于 Ra3.2 μm。 5.4数值漂移
数值漂移每小时不应大于1个分辨力值。 5.5 测量面的平面度
测量面的平面度不应大于表2的规定。
表2 2测量面的平面度
测量面的平面度
分辨力 0.05° 0.1°
μm 0.15L 0.30L
注：L为测量面的长度，单位为米（m）。 5.6 通讯接口 5.6.1制造商宜提供电子数显角度尺与其他设备之间的通讯电缆和通讯软件。 5.6.2 通讯电缆应能将电子数显角度尺的输出数据转换为RS-232、USB或其他通用的标准输出接口形式。 5.7 最大允许误差
各受检点的最大允许误差不超过土3个分辨力。 5.8 防护等级（IP)
电子数显角度尺应具有防尘、 防水能力，其防护等级不得低于GB4208一2008中IP40
2 JB/T11243—2012
5.9温度变化试验
电子数显角度尺的温度变化试验严酷等级按GB/T2423.22一2002的规定，见表3。
表3 温度变化试验严酷等级
-10℃ 50'℃ 5 (2~3)min
低温TA 高温TB 循环次数转换时间
5.10 湿热试验
电子数显角度尺的湿热试验严酷等级按GB/T2423.3一2006的规定，见表4。
表4 湿热试验严酷等级
温度相对湿度持续时间
(40±2)℃ (85±3) %
12 h
5.11 静电放电抗扰度能力和射频电磁场辐射抗扰度能力
电子数显角度尺的静电放电抗扰度能力和射频电磁辐射抗扰度能力均不应低于1级（按GB/T 17626.2—2006、GB/T17626.3—2006的规定）。 6试验方法 6.1 温度变化试验
将电子数显角度尺置于高低温试验箱中，温度从室温降到-10℃，保温1h后，再升高到50℃：从低温到高温的转换时间为3min以内，保温时间2h，恢复时间2h后按5.1、5.2、5.4、5.5、5.7进行检验。 6.2 湿热试验
将电子数显角度尺置于湿热试验箱中，在控制温度（40土2）℃、相对湿度（85土3）%的试验条件下，存放12h，恢复时间2h后，按5.1、5.2、5.4、5.5、5.7进行检验。 6.3防尘、防水试验
电子数显角度尺的防尘、防水试验应符合GB4208一2008的规定。 6.4 静电放电抗扰度试验
电子数显角度尺的静电放电抗干扰度试验应符合GB/T17626.2—2006的规定。对该电子数显角度尺金属部分选取2个点进行接触放电，绝缘部分选取2个点进行空气放电，放电电压均为2kV，每个点均用正负极性电压施加10次的单次放电。试验结束后按5.1、5.2、5.4、5.5、5.7进行检验。 6.5 射频电磁场辐射抗扰度试验
电子数显角度尺的抗电磁干扰试验应符合GB/T17626.3—2006的规定。用频率为1kHz的正弦波对场强为1V/m的信号进行80%的幅度调制，在频率范围为80MHz～1000MHz对电子数显角度尺的几个侧面分别在发射天线的垂直和水平极化状态下进行扫描试验。试验结束后按5.1、5.2、5.4、5.5、 5.7进行检验。
检验条件电子数显角度尺的各项性能检验应在20℃土5℃、相对湿度≤80%、无振动的检验室内进行。检验
7
前，被检电子数显角度尺及其检验器具置于室内平板上，等温时间≥2h。 JB/T11243—2012
8检验方法 8.1外观
目力观察。 8.2相互作用
手感检查。 8.3工作面表面粗糙度
用表面粗糙度比较样块目测比较：如有异议，用表面粗糙度测量仪进行测量。 8.4数值漂移
把电子数显角度尺直尺旋至任意角度，观察1h的示值变化。 8.5测量面的平面度
在0级检验平板上用塞尺或打表法进行测量。 8.6示值误差
在0级检验平板上用11块组专用角度样块或专用精密角度尺进行检验。专用角度样块与专用精密角度尺的最大充许误差均不超过±40”。
首先，对电子数显角度尺的零位和180°受检点进行检验。即将基尺与直尺旋转至0°，使两测量面紧贴在0级平板上置零，保持基尺不动，再转动直尺至另一测量面紧贴平板上检验180°受检点；将直尺旋转回零位并保持不动，转动基尺至测量面紧贴于平板上来检测另一侧测量面的180”受检点。
然后，再对电子数显角度尺的15°、30°、45°、60°、75°、90°、105°、120°、135°、150°、 165°各受检点进行检验。即采用11块组专用角度样块或专用精密角度尺的相应角度与电子数显角度尺的两测量面紧密接触进行测量。同理，检测180°～360°测量范围内各受检点的示值误差。在测量范围内各受检点的示值误差不应超过5.7的规定。 9标志与包装 9.1电子数显角度尺上应标志：
a）制造商名称或商标； b）分辨力： c）产品序号。
9.2电子数显角度尺的包装盒上应标志：
a）制造商名称或商标； b）产品名称； c）分辨力及测量范围。
9.3包装前应经过防锈处理并妥善包装，不得因包装不善而在运输过程中损坏产品。 9.4经检验符合本标准要求的，应附有产品合格证。产品合格证上应标有本标准的标准号、产品序号和生产日期。
