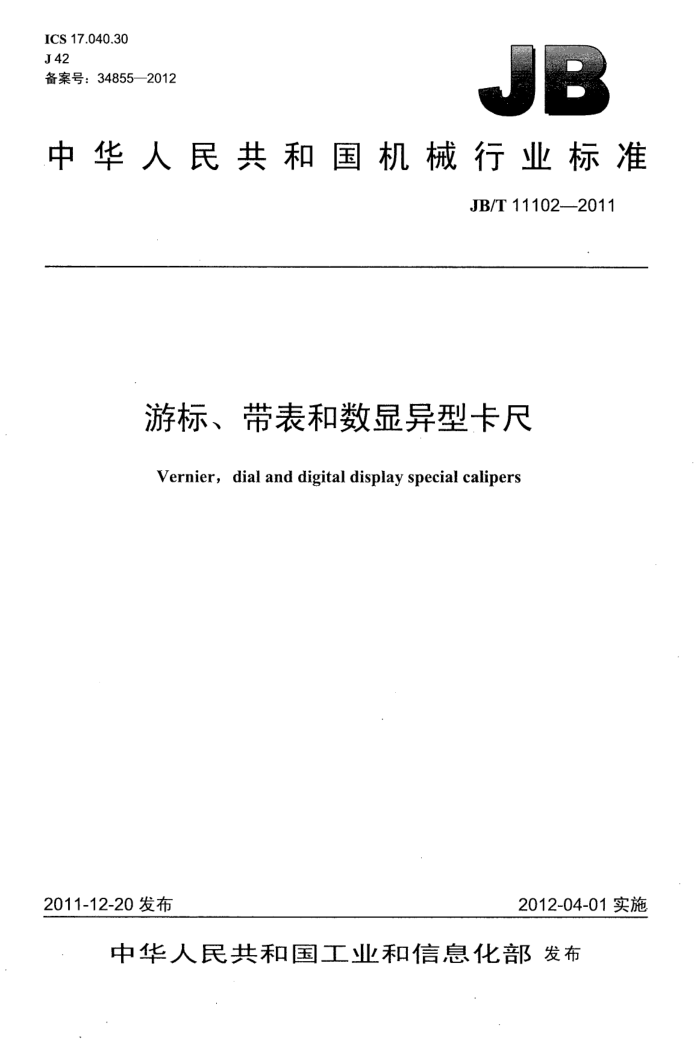

ICS 17.040.30 J 42 备案号：34855—2012
JB
中华人民共和国机械行业标准
JB/T 11102—2011
游标、带表和数显异型卡尺
Vernier, dial and digital display special calipers
2012-04-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 JB/T11102—20.11
目 次
前言，范围
III
1 2 3 术语和定义 4 5 要求
规范性引用文件.
型式与基本参数
5.1 外观.. 5.2 相互作用 5.3 材料和测量面硬度， 5.4 测量面的表面粗糙度 5.5 标尺标记.. 5.6 指示装置各部分相对位置 5.7 零值误差.. 5.8 电子数显器的性能， 5.9 通讯接口... 5.10 外壳防护等级（IP） 5.11 抗静电干扰能力和电磁干扰能力 5.12 外测量面的平面度、平行度及合并间隙 5.13 内测量头（爪）合并宽度的极限偏差及内测量面的平行度 5.14 最大允许误差 5.15 重复性试验方法
6
6.1 温度变化试验 6.2 湿热试验 6.3 抗静电干扰试验 6.4抗电磁干扰试验 6.5防尘、防水试验. 7 检验条件，检验方法
8
8.1 外观.. 8.2 相互作用. .8.3 测量面硬度 8.4， 测量面的表面粗糙度 8.5 标尺标记 8.6 指示装置各部分相对位置 8.7° 零值误差 8.8 电子数显器的性能. 8.9 外测量面的平面度、平行度及合并间隙
2
2
- JB/T11102—2011
8.10内测量头（爪）合并宽度的实际偏差及内测量面的平 8.11示值误差. 8.12重复性 9标志与包装. 附录A（规范性附录）异型卡尺最大允许误差计算公式附录B（资料性附录）相互作用的定量检验方法， B.1移动力和移动力变化的检验 B.2晃动量的检验附录C（规范性附录）平面度的检验方法附录D（资料性附录）异型卡尺示值检验推荐量块尺寸图1内测异型卡尺图2外测异型卡尺.... 图3异型卡尺的指示装置示意图.. 图C.1·：外测量面平面度的检验示意图
X
C
11 11 12 13
12
II JB/T11102—2011
前 言
本标准的附录A和附录C为规范性附录，附录B和附录D为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：靖江量具有限公司、桂林量具刃具有限责任公司、桂林广陆数字测控股份有
限公司。
本标准参加起草单位：广西壮族自治区计量检测研究院。 本标准主要起草人：杨东顺、赵伟荣、董中新、张长水。 本标准为首次发布。 请注意本标准的某些内容有可能涉及专利。本标准的发布机构不应承担识别这些专利的责任。
III JB/T11102—2011
游标、带表和数显异型卡尺
1范围
本标准规定了游标、带表和数显异型卡尺的术语和定义、型式与基本参数、要求、检验方法、标志与包装等。
本标准适用于分度值/分辨力为0.01mm、0.02mm、0.05mm和0.10mm，测量范围上限至 1000mm的游标、带表和数显异型卡尺（以下统称“异型卡尺”）。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验（IEC 60068-2-78:2001，IDT)
GB/T2423.22一2002电工电子产品环境试验第22部分：试验方法试验N：温度变化（IEC 60068-2-14:1984，IDT)
GB4208—2008外壳防护等级（IP代码）（IEC60529:2001，IDT） GB/T17163--2008几何量测量器具术语基本术语 GB/T17164一2008几何量测量器具术语产品术语 GB/T17626.2--2006电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-2:2001，
IDT)
GB/T17626.3--2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4-3 2002，IDT) 3术语和定义
GB/T17163、GB/T17164中确立的以及下列术语和定义适用于本标准。
3.1
异型卡尺specialcalipers 根据特定功能需要，将卡尺量瓜制成特殊型式的一种测量器具，
3.1.1
游标异型卡尺vernierspecialcaliper 利用游标原理对两同名测量面相对移动分隔的距离进行读数的一种异型卡尺。
3.1.2
带表异型卡尺dialspecialcaliper 利用机械传动系统，将两同名测量面相对移动转变为指示表指针的回转运动，并借助尺身标尺和指
示表对两同名测量面相对移动所分隔的距离进行读数的一种异型卡尺。 3.1.3
数显异型卡尺digitaldisplayspecial caliper 利用电子测量、数字显示原理，对两同名测量面相对移动分隔的距离进行读数的一种异型卡尺。
1 JB/T11102—2011
4型式与基本参数 4.1异型卡尺的型式如图1、图2所示。图示仅作图解说明，不表示详细结构，实际中的结构可以是测量爪、各种形式测量面的不同组合。
内测量面
测量爪°
微动装置
尺身
t!
指示装置 制动螺钉
尺框
测量面（头）分平面形、刀口形、圆柱形、圆锥形、圆弧形等形式。 b本形式的测量爪分在尺身上方或下方或上、下方，均有三种形式。 °指示装置形式如图3所示。
图1内测异型卡尺
尺身 制动螺钉 指示装置 尺框微动装置
深度尺
安
深度测量面
外测量面
指示装置形式如图3所示。 b本形式分为带深度尺和不带深度尺两种；若带深度尺，测量范围上限不宜超过300mm。 测量面（头）分平面形、刀口形、圆柱形、单圆柱形、圆锥形、单圆锥形、圆弧形、蝶形等形式。
图2 外测异型卡尺
主标尺
游标尺
毫米读数部位 指针 圆标尺 主标尺
功能按钮
电子数显器
000.00
Ta
b)带表异型卡尺的指示装置图3异型卡尺的指示装置示意图
c)数显异型卡尺的指示装置
a)游标异型卡尺的指示装置
2 JB/T11102—2011
4.2 异型卡尺的测量范围及基本参数的推荐值见表1。
表1
单位为毫米
基本参数（推荐值） 1" (长爪) 25 测量范围上限
11a 25 40 50 65 100 130
b
100 150 200 300 500 1 000
8~80
注：b为内测量起始尺寸，具体尺寸允许根据客户需要确定。 a·当测量爪的伸出长度1大于表中推荐值时，其技术指标由供需双方技术协议确定。
5要求 5.1外观 5.1.1 异型卡尺表面不应有影响外观和使用性能的裂痕、划伤、碰伤、锈蚀、毛刺等缺陷。 5.1.2异型卡尺表面的镀、涂层不应有脱落和影响外观的色泽不均等缺陷。 5.1.3标尺标记不应有目力可见的断线、粗细不均及影响读数的其他缺陷。 5.1.4指示装置的表蒙、显示屏应透明、清洁，无划痕、气泡等影响读数的缺陷。 5.2相互作用
异型卡尺的尺框、微动装置沿尺身的移动应平稳、无卡滞和松动现象，用制动螺钉能将尺框准确、 可靠地紧固在尺身上。 5.3材料和测量面硬度
异型卡尺一般采用碳素钢、工具钢或不锈钢制造，测量面的硬度不应低于表2的规定。
表2
测量面名称内、外测量面其他测量面测量面的材料也可采用硬质合金或其他超硬材料。
材料a 碳素钢、工具钢
硬度
664HV（或58HRC) 551HV（或52.5HRC) 377HV（或40HRC)
不锈钢
碳素钢、工具钢、不锈钢
5.4 测量面的表面粗糙度
异型卡尺测量面的表面粗糙度Ra不应大于表3的规定。
表3
单位为微米
测量面名称外测量面内测量面其他测量面
表面粗糙度Ra
0.4 0.4 0.8
3 JB/T11102—2011
5.5标尺标记 5.5.1游标异型卡尺的主标尺和游标尺的标记宽度及其标记宽度差应符合表4的规定。
表4 标记宽度
单位为毫米
分度值
标记宽度差 ≤
0.02 0.03 0.05
0.02 0.05 0.10
0.08~0.18
5.5.2 带表异型卡尺主标尺的标记宽度及其标记宽度差，圆标尺的标记宽度及标尺间距应符合表5的规定；指针末端的宽度应与圆标尺的标记宽度一致。
表5
单位为毫米
标记宽度差
标尺间距·
标尺名称主标尺圆标尺
标记宽度 0.10~0.25 0.10~0.20
0.05
0.8
5.6指示装置各部分相对位置 5.6.1游标异型卡尺的游标尺标记表面棱边至主标尺标记表面的距离不应大于0.30mm。 5.6.2带表异型卡尺的指针末端应盖住圆标尺上短标尺标记长度的30%80%，指针末端与圆标尺标记表面间的间隙不应大于表6的规定。
表6
单位为毫米
分度值 0.01、0.02
指针末端与圆标尺标记表面间的间隙
0.7 1.0
0.05
5.7零值误差 5.7.1·游标异型卡尺的零位限位部位手感接触或内测量头（爪）调整至测量下限尺寸时游标尺上的 “零”、“尾”标尺标记与主标尺相应标尺标记应相互重合，其重合度不应超过表7的规定。
表 7
单位为毫米
“尾”标尺标记重合度
“零”标尺标记重合度
分度值 0.02 0.05 0.10 5.7.2带表异型卡尺的零位限位部位手感接触或内测量头（爪）调整至测量下限尺寸时，指针应指向圆标尺上的“零”标尺标记，并处于正上方12点钟方位，左右偏位不应大于1个标尺分度；此时，毫米读数部位至主标尺“零”标记（或测量范围起始值标记）的距离不应超过标记宽度，压线不应超过标记宽度的1/2。 5.8电子数显器的性能 5.8.1数字显示应清晰、完整、无闪跳现象，响应速度不应小于1m/s。
游标尺（可调）
游标尺（不可调）
游标尺（不可调）
游标尺（可调）
±0.015 ±0.025 ±0.035
± 0.01 ± 0.02 ± 0.03
±0.005 ±0.010
±0.010
±0.015
4 ICS 17.040.30 J 42 备案号：34855—2012
