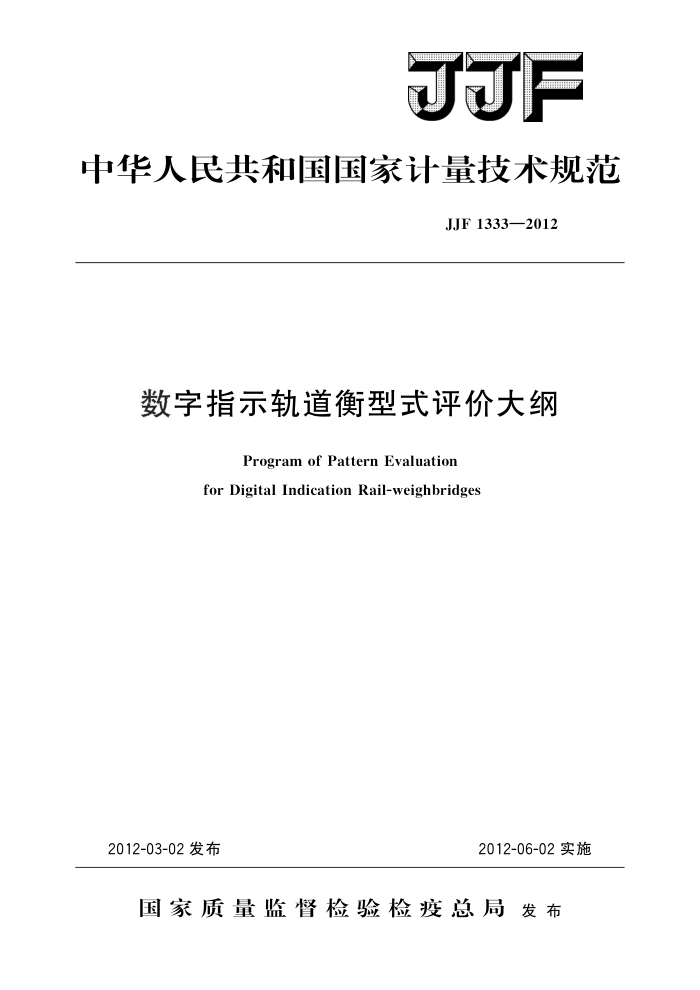

JJF
中华人民共和国国家计量技术规范
JJF1333—2012
数字指示轨道衡型式评价大纲
Program of Pattern Evaluation for Digital Indication Rail-weighbridges
2012-06-02实施
2012-03-02发布
国家质量监督检验检疫总局发布 JJF1333—2012
数字指示轨道衡型式评价大纲
JJF 1333—2012
Program of Pattern Evaluation for
Digital Indication Rail-weighbridges
归口单位：全国衡器计量技术委员会
主要起草单位：国家轨道衡计量站
济南金钟电子衡器股份有限公司
参加起草单位：国家轨道衡计量站上海分站
铁道部标准计量研究所
本大纲委托全国衡器计量技术委员会负责解释 JJF1333—2012
本大纲主要起草人：
何小菊（国家轨道衡计量站）沈立人（济南金钟电子衡器股份有限公司）安爱民 （国家轨道衡计量站）李世林（国家轨道衡计量站）
参加起草人：
罗建敏（国家轨道衡计量站上海分站）
李学宝（铁道部标准计量研究所）王 平（铁道部标准计量研究所） JJF1333—2012
目
录
(ⅢI) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (4) (5) (5) (6) (6) (6) (6) (6) (7) (7) I
引言
范围· 2引用文件. 3术语·. 31数字指示轨道衡 32多承载器数字指示轨道衡： 33长期稳定性试验· 4 概述： 5 法制管理要求 ... 51计量单位. 52准确度等级 53 计量法制标志和计量器具标识· 54外部结构设计要求 55试验样机.· 6 计量要求 6 1 准确度等级 62 检定分度值 6 3 最大允许误差 6 4 称量结果间的允许误差 6 5 多指示装置 66 试验标准器， 6 7 鉴别力 6 8 称量性能· 6 9 由影响量和时间引起的变化 691 温度 692 供电电压 693 示值随时间的变化·. 6 10 型式评价试验和检查 6 11 长期稳定性 7 通用技术要求. 71结构的一般要求.. 72称量结果的指示· 73置零装置和零点跟踪装置 74除皮装置 75不同承载器间的选择（或切换）装置
+.
. JJF1333—2012
(7) (8) (8) (8) (8) (9) (9) (9) (9) (9) (9) (10) (11) (11) (12) (12) (12) (14) (14) (15) (15) (16) (16) (17) (17) (18) (18) (18) (18) (19) (20) (35)
7 6 功能要求 7.7 影响因子和干扰试验 7 8 软件控制装置· 7 9 称重指示器 7 10 称重传感器 7 11 承载器 7 12 基础 7 13 线路 7 14 钢轨 8 型式评价项目一览表· 8 1 观察及核查项目· 8 2 试验项目.. 9试验项目的条件和试验方法 ·. 91 试验条件. 9 2 承载器检查 9 3 基础、线路、钢轨的检查· 9 4 置零装置和零点跟踪装置. 9 5 重复性试验 9 6 偏载试验· 9 7 多指示装置 98 鉴别力试验· 9 9 称量性能· 9 10 示值随时间的变化 9 11 除皮装置 9 12 不同承载器间的选择（切换）试验 9 13 影响因子和干扰试验 9 14 长期稳定性试验 9 15 软件控制装置的审查和试验 9 16 兼容性核查 10 型式评价结果的处理附录A数字指示轨道衡型式评价原始记录格式附录B 型式评价报告格式
II JJF1333—2012
引言
JJF1333一2012《数字指示轨道衡型式评价大纲》是按照JJF1016一2009《计量器具型式评价大纲编写导则》的要求，根据JJG781《数字指示轨道衡》和GB/T15561 《静态电子轨道衡》而编写的，并参照了OIMLR761：2006《非自动衡器 第1部分计量和技术要求》中的相关条款。
I JJF1333—2012
数字指示轨道衡型式评价大纲
1范围
本大纲适用于符合JJG781《数字指示轨道衡》和GB/T15561《静态电子轨道衡》 要求、标准轨距的数字指示轨道衡（以下简称轨道衡）的型式评价，其他非标准轨距轨道衡可参照采用。 2引用文件
JJG99码 JJG567检衡车 JJG669一2003称重传感器 JJG781数字指示轨道衡 JJF1181—2007衡器计量名词术语及定义 GB/T2887一2000电子计算机场地通用规范 GB/T7724—2008电子称重仪表 GB/T15561静态电子轨道衡 OIMLR76l：20o6非自动衡器第1部分计量和技术要求（Non-automatic
weighing instruments Part l: Metrological and technical requirement)
上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用本大纲。然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲
3术语
引用文件确立的术语和定义适用于本大纲。
31数字指示轨道衡digitalindicationrailweighbridges
一种在铁路线上使用的装有电子装置具有数字指示功能，用于称量静止状态铁路货
车的大型衡器（也称为静态电子轨道衡）。 32多承载器数字指示轨道衡multiHoaddigitalindicationrailweighbridges
由主承载器和多个副承载器组成的轨道衡。主承载器可作为单承载器轨道衡使用，主承载器和副承载器组合后可作为多承载器轨道衡使用。 33长期稳定性试验longtermstabilitytest
在规定的使用周期内，轨道衡维持其性能特征的能力。 注：型式评价的长期稳定性试验为一个检定周期内的试验。
4概述
轨道衡用于称量铁路货车装载的货物，由基础、称重传感器、承载器、称重指示器
1 JJF1333—2012
等装置组成，称重指示器将称重传感器输出的车辆载荷信号进行处理，自动转换为质量值，从而得出静止状态中的车辆质量。
5法制管理要求
51计量单位
轨道衡使用的计量单位是：千克（kg）、吨（t）。 52准确度等级
准确度等级和相应的符号见表1。
表1准确度等级和符号
符号 ? ?
准确度等级中准确度级普通准确度级
53计量法制标志和计量器具标识
轨道衡标识应设置在称重指示器和承载器易于观察的部位。应具有一定尺寸、形状，使用稳定耐久的材料制作，内容应采用国家规定的图形或符号，清晰易读且安装牢固。 531计量法制标志
a）制造计量器具许可证的标志和编号（受试轨道衡应留出相应位置）； b）计量器具型式批准标志和编号（受试轨道衡可留出相应位置，本项不是强制性
规定）；
c）产品的合格证、印（此项可与受试轨道衡本体分开设置）。
532计量器具标识
a）轨道衡的生产厂名； b）轨道衡的名称：数字指示轨道衡；规格（型号）：GCS100-X（X为产品不同
规格代号）（其他型号和名称不在本大纲试验范围之内）；
c）准确度等级； d）检定分度值e; e）最大秤量； f）最小秤量； g）出厂编号； h）承载器长度； i）最高通过速度； i）供电电压（如果需要）； k）交流电源频率（如果需要）； 1）温度范围（如果需要）。 如果轨道衡有特殊用途，可增加附加的计量器具标识。
2
