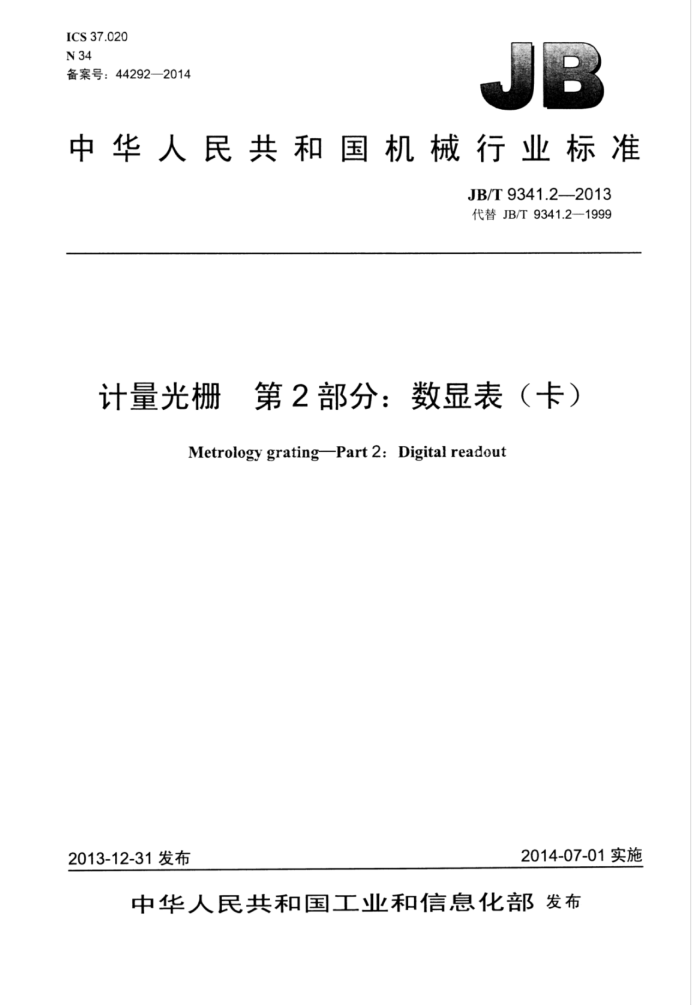

ICS37.020 N34 备案号：44292—2014
中华人民共和国机械行业标准
JB/T9341.2-2013 代替JB/T9341.2—1999
计量光栅 第2部分：数显表（卡）
Metrology grating-Part 2: Digital readout
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T9341.2-2013
目 次
前言 1范围.. 2规范性引用文件. 3术语和定义 4分类及基本参数 5要求..
5.1 主要技术指标. 5.2 计数性能 5.3 外观 5.4 数显表的防护等级（IP） 5.5 数显表电气安全性能 5.6 数显表的抗干扰性 5.7 运输环境条件 6试验方法.. 6.1 试验条件.. 6.2 细分准确度. 6.3 示值稳定性.. 6.4 响应速度， 6.5 计数性能 6.6 外观. 6.7 数显表的防护性能... 6.8 电气安全性能... 6.9 数显表的抗干扰性
6.10 运输环境条件... 7检验规则
7.1 检验分类. 7.2 出厂检验（即交货检验） 7.3 型式检验.. 8标志、包装、运输和贮存 8..标志 8.2 包装. 8.3 运输. 8.4 贮存 JB/T9341.2—2013
前言
JB/T9341《计量光栅》分为四个部分：
第1部分：计量光栅术语；一第2部分：计量光栅数显表（卡）；一第3部分：计量光栅玻璃光栅尺技术要求；
第4部分：计量光栅玻璃光栅盘技术要求。 本部分为JB/T9341的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T9341.2—1999《计量光栅数显表试验方法》，与JB/T9341.2—1999相比主要
技术变化如下：
标准更名为“计量光栅数显表（卡）”；补充了规范性引用文件、术语和定义、分类与基本参数、要求、标志、包装、运输和贮存：一适用范围中增加了“数显卡”；一修改了抗干扰性、电气安全性能的试验方法：一增加了防护等级的要求：一将原标准的“工作速度”“不确定度”项目名称修改为“响应速度”和“细分准确度”，其试验
方法也做了相应修改：取消了“标准偏差测量”项目；将附录A，B写入正文，内容也做了相应修改。
本部分由中国机械工业联合会提出。 本部分由全国光学和光子学标准化技术委员会（SAC/TC103）归口。 本部分起草单位：贵阳新天光电科技有限公司、上海理工大学、贵州省光学测量工程技术研究中心
苏州一光仪器有限公司、宁波永新光学股份有限公司、南京江南永新光学有限公司、南京东利来光电实业有限公司、宁波市教学仪器有限公司、宁波华光精密仪器有限公司、梧州奥卡光学仪器公司、宁波舜宇仪器有限公司，广州粤显光学仪器有限责任公司、麦克奥迪实业集团有限公司、重庆光电仪器有限公司。
本部分主要起草人：徐元玲，冯琼辉，胡清，范荣萍，曾丽珠，李晞，杨广烈，王国瑞，徐利明
张景华、胡森虎、李弥高、肖倩、夏硕。
本部分所代替标准的历次版本发布情况为：
JB/T9341.2-1999.
II JB/T9341.2—2013
计量光栅第2部分：数显表（卡）
1范围
JB/T9341的本部分规定了光学计量仪器使用的光栅数字显示表（卡）的分类、基本参数、要求、 试验方法、检验规则、标志、包装、运输和存。
本部分适用于以计量光栅作为信号源的数字显示仪表（以下简称：数显表）和以计量光栅作为信号源、并与计算机配合使用的数字显示卡（以下简称：数显卡）。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829周期检测计数抽样程序及表（适用于对生产过程稳定性的检查） GB/T4208—2008外壳防护等级（IP代码） GB/T13384机电产品包装通用技术条件 GB/T25480 仪器仪表运输、处存基本环境条件及试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
分辨力 resolution 也称量化步距。指在数显表（卡）与光栅测量系统联通后，能引起数显表（卡）显示数字变化的指
示光栅相对于主光栅的最小位移量。 3.2
细分数 subdivision factor 利用光学和电子学的方法将光栅信号的一个周期分割的等分数，其数值等于光栅栅距与分辨力的
商。 3.3
响应速度 f response speed 数显表（卡）能正常显示数值时，光栅读数头相对于光栅尺或光栅盘（环）的最大移动速度
4分类及基本参数
数显表（卡）的分类和基本参数见表1。
1 JB/T9341.2-2013
表1
序号 1 2
项目显示维数显示范围
长度数显表（卡）
角度数显表（卡）
混合式数显表 2、3、4
1、2、3
1
长度不限：角度：土360°
长度 μm 角度
10.5、0.2、0.1
10.5.0.2-0.1
分辨力
3
0.01°0.0010.0001 0.01°、0.001°-0.0 001°
或1″～0.1" 1、2、4~5、10、20~4 096
或1″～~0.1"
4 3 6 7
细分数
为光栅读数头提供电压
+5V或±5V(DC)
输入信号制式必备功能
~1Vp电压信号或～11μApp电流信号或TTL矩形波信号
数值显示，数值清零，计数+、一方向设置
栅线数设置、细分数设置、零窗信号输入、触发式测头信号输入，寻边器信号输入、脚踏开关信号输入、数据接口输出、信息打印输出、公-英制转换、坐标点采集及存储、几何元素构建、坐标系构建、特征值提取、误差补偿、统计运算、计算器
附加功能”
8
所列附加功能，可根据用户需求部分或全部提供。
5要求
5.1 主要技术指标
光栅数显表（卡）的主要技术指标应符合表2的规定。混合式数显表的长度显示和角度显示的技术指标与表中长度数显表和角度数显表的技术指标相同。
表2
长度数显表（卡）分辨力 μm 0.5
角度数显表（卡）
序号
项 目
单位
分辨率4
1 2
0.2 0.4
0.1 0.2
细分准确度不低于示值稳定性≤
1 2
2.4 ±A 200 元·Da
μm μm mm/s r/s
1
±1 ± 0.5 ± 0.2 ±0.1 500
长度角度
400
300
200
响应速度≥
3
D为光栅盘（环）直径，单位为毫米（mm）。 5.2 计数性能
数显表（卡）的显示范围应达到产品说明书给定的范围，在显示范围内计数无漏数和冒数现象。 5.3外观 5.3.1 数显表机壳不应有磕碰伤和显著的颜色不均匀：零件表面不应有毛刺；外部零件锐边应倒棱；零件接合处应齐整：零部件连接可靠，无松动现象。 5.3.2数显表显示窗应清洁、透明、无划痕、气泡等影响读数的缺陷。 2 JB/T9341.2—2013
5.3.3数字显示应清晰、完整、无闪跳现象，字高不宜小于10mm。 5.3.4各功能键应灵敏、手感明显、可靠，标注符号或图文应清晰且含义准确、易懂。 5.3.5电器插座与机壳连接应牢固，插头拔、插应顺畅，标注符号或图文应清晰且含义准确、易懂。 5.4 数显表的防护等级（IP）
数显表应具有防尘、防水能力，其防护等级不低于GB/T4208一2008规定的IP40。 5.5 数显表电气安全性能 5.5.1耐压
在试验电压升至表3所示的规定值时保持时问5S，无击穿和飞弧现象。交流、直流试验方式可任选其一，能通过二者之一即可。一般情况选择交流试验；如果为了避免容性电流。可选择直流试验。
表3
采用直流试验时
采用交流试验时
仪器电源工作电压U
试验电压（交流）
仪器电源工作电压U
试验电压（直流）
V 1 000 1 500
V
V 100 V 1 250 2150
100 5.5.2泄漏电流
数显表在正常工作条件下的泄漏电流不应大于1mA。 5.5.3接地阻抗
带有电源输入插座的数显表，在插座中的保护接地点与数显表所有可能触及金属部件之间的接地阻抗不大于0.12
带有不可拆卸电源线的数显表，电源线插头中的保护接地脚与数显表所有可触及金属部件之间的接地阻抗不大于0.2Q。 5.6数显表的抗干扰性
在正常工作条件下，在2s时间内应能承受下列规定幅度的电源干扰：
-对称千扰（相线L和中性线N之间）幅度（1000土150）V；不对称干扰（相线L或中性线N和地线G之间）幅度（1000土150）V；地线干扰（地线G和大地之问）幅度（500土75）V。
施加干扰时，系统应能正常工作，并且数字显示跳字不超过一个数字分辨力。 5.7运输环境条件
仪器在运输包装条件下的环境模拟试验应按GB/T25480的规定。其中选用：高温55℃，低温-40℃，交变湿热试验相对湿度95%，自由跌落4次，跌落高度按包装件质量选定。
6试验方法
6.1试验条件 6.1.1数显表（卡）进行试验时，室温应为（20土3）℃，相对湿度不大于80%
3 JB.TS341.2—2013
6.1.2供电电源交流电压（220土22）V。 6.1.3应在接通电源30min之后进行试验。 6.2细分准确度 6.2.1试验工具
由计算机或单片机控制的计数信号发生器，该发生器应满足下列要求： a）计数信号能由人工控制，以步距为单位，按累加或递减方式，一步一步地输入数显表（卡）： b）能实时显示计数信号的输入步数与步距的乘积： c）计数信号步距应均匀并能被设定为等于被检数显表（卡）的分辨力。
6.2.2试验程序
将计数信号发生器的步距设定为等于被检数显表（卡）的分辨率，并将其输出端与数显表（卡）的信号输入端连接；将双方显示值清零。用手点击信号输入按键，按累加方式使信号一步一步地输入被检数显表（卡），分别记下计数信号发生器和被检数显表（卡）示值，两数之差为该点细分误差；当点击按键次数达到被检数显表（卡）的细分数时，停止操作，所有各点细分误差中的最大值与最小值的代数差即为细分准确度。 6.3示值稳定性 6.31试验工具
同6.2.1 6.3.2试验程序
将计数信号发生器的步距设定为等于被检数显表（卡）的分辨力，并将其输出端与数显表（卡）的信号输入端连接：点击信号输入按键，使数显表（卡）示值为任意值。记下当前示值，然后每隔10min，记录一次示值。2h内的示值最大变化即为示值稳定性。 6.4响应速度 6.4.1试验工具
检验仪器时，试验工具如下： a）速度可调的直线或圆周运动机构： b）与被检数显表（卡）信号参数相匹配的长光栅或圆光栅测量系统。
6.4.2试验程序
将长或圆光栅的光栅尺或光栅盘（环）与运动机构的运动部分连接，将它们的读数头与机构的非运动部分连接；将读数头的电缆与被检数显表（卡）连接；将运动机构的运动速度设定在表2规定的数值上：启动运动机构，使之正、反两个方向运动，观察被检数显表（卡）能否正常工作。 6.5计数性能
试验工具和试验程序同6.4，但所用的长光栅长度应大于或等于被检数显表（卡）的显示范围。 6.6外观
以目测和手感进行试验。
4 JB/T9341.2—2013
6.7数显表的防护性能
数显表的防尘、防水试验按GB/T4208一2008的规定进行。 6.8电气安全性能 6.8.1耐压 6.8.1.1试验工具
具有耐压检测功能的测试仪，其测试电压AC/DC范围为（0～3）kV，变压器容量500VA。 6.8.1.2试验程序
在确认测试仪电源已断开的情况下，将测试仪的高压输出线与仪器电源输入端的相线L和中性线N 连接；将测试仪的另一测试线与仪器电源线的地线G连接，如图1所示。然后接通测试仪电源并将测试仪“电压调节”旋钮调整至OV。按下“启动”按钮，向电压增大方向缓慢旋动“电压调节”旋钮，在5s内逐渐升至表3所规定的电压值，保持5s（也可用定时开关），再将“电压调节”旋钮向电压减小方向旋至“0”位置，然后按下“复位”按钮，切断输出电压。
具有耐压检测功能的测试仪
受试仪器
仪器电源线
图1
6.8.2泄漏电流 6.8.2.1试验工具
具有泄漏电流检测功能的测试仪，其测试电压范围为交流（110～260）V，漏电流测试范围为（0～ 5）mA，测量总阻为1.5kQ，试验变压器容量为500VA。 6.8.2.2试验程序
按下测试仪“预置”开关，进入“预置”状态。将“测量总阻”置于1.5kQ档，然后按下“测量” 开关，进入“测量”状态。在确认测试仪电压表指示为“0”，且测试红灯不亮的情况下，将受试仪器电源线插头插入测试仪面板上的“泄漏电流测试”插座，如图2所示。打开受试仪器电源开关，按下测试仪“启动”按钮，向电压增大方向缓慢旋动“电压调节”旋钮至输入电压达到受试仪器最高额定电压的 110%，保持1min（也可用定时开关），读取测试仪电流表显示的泄漏电流值。
具有泄漏电流检测功能的测试仪
受试仪器
仪器电源线
图2
