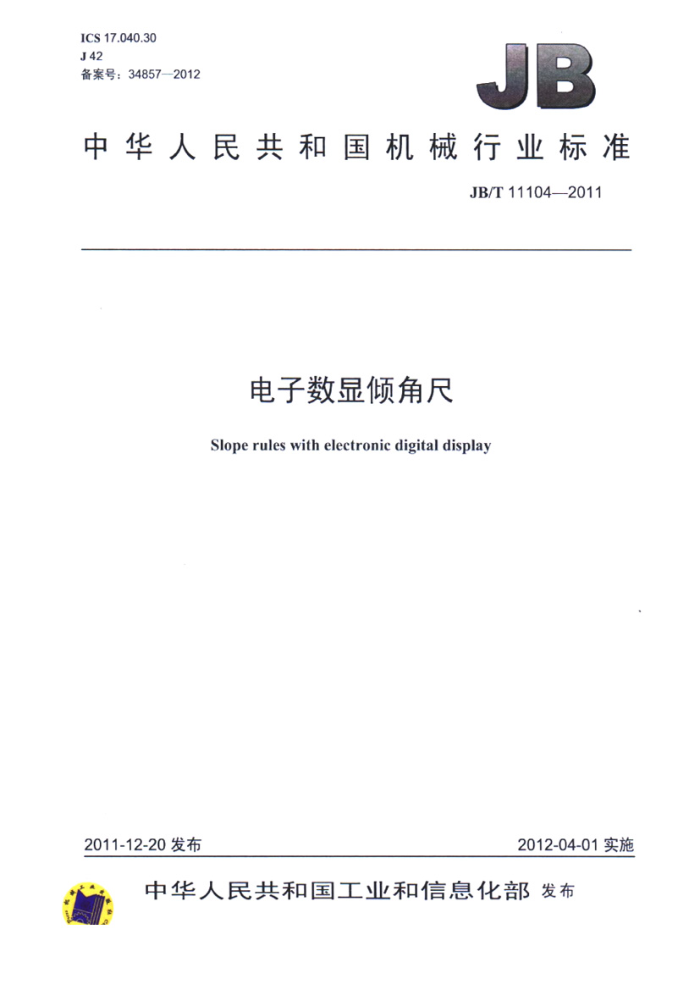

ICS17.040.30 J42 备案号：34857—2012
JB
中华人民共和国机械行业标准
JB/T11104—2011
电子数显倾角尺
Sloperules withelectronicdigital display
2012-04-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 JB/T11104—2011
目 次
前言范围
III
1 2 规范性引用文件， 3 术语和定义 4 型式与基本参数.
4.型式... 4.2基本参数... 5要求... 5.1外观 5.27 水准泡， 5.3 电子数显装置 5.4 工作面表面粗糙度 5.5 工作面平稳度 5.6 各工作面的零位误差 5.7 磁铁磁力 5.8 数值漂移. 5.9 允许误差， 5.10 示值变动性 5.11 读数稳定时间. 5.12 防护等级（IP) 5.13 工作环境， 5.14 抗静电干扰能力和抗电磁干扰能力 6试验方法. 6.1 温度变化试验 6.2 湿热试验 6.3 防尘、防水试验 6.4 抗静电干扰试验 6.5 抗电磁干扰试验. 检验条件..
1 8 检验方法..
8.1 外观.. 8.2水准泡 8.3 电子数显装置 8.4 工作面表面粗糙度 8.5 工作面平稳度 8.6 各工作面的零位误差 8.7 磁铁磁力， 8.8 允许误差， JB/T11104—2011
8.9 示值变动性 8.10 读数稳定时间 9 标志与包装. 图1 型 条式电子数显倾角尺图2 IⅡI型 矩形电子数显倾角尺图3 Ⅲ型 方盒电子数显倾角尺，图4 倾角尺示值误差检验安装示意图
2 JB/T11104—2011
前言
本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：广西壮族自治区计量检测研究院。 本标准参加起草单位：桂林迪吉特电子有限公司、桂林市晶瑞传感技术有限公司、江苏省计量科学
研究院。
本标准主要起草人：梁琦、全学明、李小莉、李广金、王晓飞、全贻智。 本标准为首次发布。 JB/T11104—2011
电子数显倾角尺
1范围
本标准规定了电子数显倾角尺的术语和定义、型式与基本参数、要求、检验条件、检验方法、试验方法、标志和包装等。
本标准适用于分辨力为0.1°和0.05，测量范围为（0° 360°）、（0°~180°，180°～0°）、（0°~ 90°，90°～0°，0°～90°，90°0°）的电子数显倾角尺（以下简称“倾角尺”）。 2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的可用文件，其随后所有的修改单（不包括期误的内容）或修订版均不适用于本标准。然而，鼓励根据不标准达成协议的各方研究是否使用这些 文件的最新版本
适用子本标准
GB/T 1146 1989 水准泡 GB/T24 23.37 2006 工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验（IEC
60068-2-782001 IDT)
GB/T2423.22 2002 电工电子 产品环境试验 第2部 3分：试验方法 试验N：温度变化（IEC60068- 2-14:1984, IDT
-
GB4208- 2008 外壳防护等级 （IP代码） (IEC60529:2001 IDT) GB/T17163 -2008几可量测量器具术语 基本术 GB/T17626. 2006 电磁兼容 试验和测量技 静电放电抗扰度试验（EC 61000-4-2:2001,
IDT)
GB/T17626.3- 2006 2002，IDT 3 术语和定义
射频电磁场辐射抗扰度试验（IEC61000-4-3：
GB/T17163中确立的以及下列术语和定义适用于本标
3.1
电子数显倾角尺sloperuleswithelectronicdigitaldisplay 具有一个或多个测量面，以数字显示测量被测量面相对水平面倾角的测量器具。
3.2
示值变动性variationofindication 在测量条件不作任何改变的情况下，对同一被测的量进行多次重复测量读数，其结果的最大差异。
3.3
读数稳定时间readingstabilizationtime-span 改变倾角后，显示屏数字跳动至数字稳定所需时间。
3.4
工作面平稳度 steadydegreeofworkingsurface 倾角尺工作面置于检验平板上，在其上表面施加一定压力时，示值的变化量。 JB/T11104—2011
4型式与基本参数 4.1型式
倾角尺的型式如图1～图3所示。图示仅作图解说明，不表示详细结构。
显示屏
水准池
水准池
区口
3/
功能键
工作面
图1 I型 条式电子数显倾角尺
（侧工作面）
旱示屏
(上工作面)
（侧工作面）
卤卤卤 V 功能键
底工作面
注：是否具有侧工作面和上工作面视产品具体结构。
图2 Ⅱ型 矩形电子数显倾角尺
(侧工作面) (上工作面) 显示屏
曼示屏
（侧工作面）
Q9Q9 功能健
底工作面
工作面 功能健
注：是否具有侧工作面和上工作面视产品具体结构。
图3 Ⅲ型 方盒电子数显倾角尺
4.2 基本参数
倾角尺基本参数见表1。 JB/T11104—2011
表1
作面尺寸
倾角尺 分辨力 I 型
显示范围 (0°~360°),
工
L:300mm，400mm, 500mm, .*-1000mm,1200mm LXH:100mmX50mm, 150mm×50mm LXH:50mmX50mm， 80mmX80mm
II型 0.05°, (0* ~180°，180*
~0°),
0.1°
(0°～90°，90°~0° 0°~90°，90°~0°）
III型
注：表中工作面尺寸为推荐尺寸。 5要求 5.1外观
倾角尺表面不应有锈斑、划痕、毛刺等缺陷，镀、涂层表面不应有脱落、起泡和明显影响外观的色泽不均匀等缺陷。 5.2水准泡 5.2.1水准泡应符合GB/T1146的规定。 5.2.2水准泡的分度值不大于30° 5.2.3水准泡零位误差不应超过1/4分度。 5.3电子数显装置 5.3.1功能键
倾角尺的功能键应灵活、可靠，标注的符号或图文应清晰且含义准确。 5.3.2数字显示屏
倾角尺的数字显示应清晰、完整，无闪跳现象。 5.3.3通讯接口
倾角尺宜设置通讯接口。 5.4工作面表面粗糙度
倾角尺工作面可由铝合金、镀锌板或钢制造，经切削加工的钢制倾角尺，其工作面的表面粗糙度应不大于Ra1.6μm。 5.5工作面平稳度
倾角尺工作面置于1级检验平板上，在其上表面施加2N压力，示值变化应不超过1个分辨力。 5.6各工作面的零位误差
不超过1个分辨力。 5.7 磁铁磁力
III型倾角尺工作面上可镶永久磁铁，最小磁力不小于白重，最大磁力不大于5.9N。 5.8数值漂移
不应大于1个分辨力。 5.9允许误差
不应超过土2个分辨力。 5.10示值变动性
不应大于1个分辨力。 5.11 读数稳定时间
不应大于3S。 5.12 防护等级（IP)
倾角尺外壳应具有防尘、防水能力，其防护等级不得低于IP40（见GB4208一2008）。 JB/T11104—2011
5.13工作环境
倾角尺应能在环境温度0℃～40℃、相对湿度不大于80%的条件下，进行正常工作。 5.14抗静电干扰能力和抗电磁干扰能力
倾角尺的抗静电干扰能力和抗电磁干扰能力均不应低于1级（见GB/T17626.2一2006、GB/T 17626.3—2006)。 6试验方法 6.1 温度变化试验
倾角尺的温度变化试验应符合GB2423.22一2002的规定。 6.2 湿热试验
倾角尺的湿热试验应符合GB/T2423.3一2006的规定。 6.3防尘、防水试验
倾角尺的防尘、防水试验应符合GB4208一2008的规定。 6.4抗静电干扰试验
倾角尺的抗静电干扰试验应符合GB/T17626.2一2006的规定。 6.5抗电磁干扰试验
倾角尺的抗电磁干扰试验应符合GB/T17626.32006的规定。 7 检验条件
倾角尺的各项性能检验应在温度为20℃土5℃，温度变化不大于1℃/h，相对湿度不大于80%的检验室内进行。受检前，倾角尺和检验器具应在检验室内等温2h以上。 8检验方法 8.1外观
目力观察。 8.2水准泡 8.2.1在分度值不大于1'的分度头上检验水准泡的分度值。 8.2.2水准泡零位误差在1级检验平板上进行检验。将倾角尺置于大致水平的1级检验平板上，读出水准泡气泡的偏移量，再将倾斜尺掉转180°方位放置，读出水准泡气泡的偏移量，两次读数差的1/2 即为水准泡的“零位”误差。 8.3电子数显装置 8.3.1功能键和数字显示情况应同时检查。 8.3.2将倾角尺放在1级平板上，观察其1h的示值变化，其变化量即为数值漂移。有自动断电功能的倾角尺不进行此项检验。 8.4工作面表面粗糙度
倾角尺工作面的表面粗糙度用表面粗糙度比较样块目测比较；如有异议，用表面粗糙度测量仪检验。 8.5工作面平稳度
把倾角尺放置在1级检验平板上，在上表面两端和四角处分别施加约2N的压力时，其示值变化不超过1个分辨力。各工作面的平稳度都应按上述方法进行检验。 8.6 各工作面的零位误差
用分度值不大于0.04mm/m的框式水平仪将1级检验平板调至水平，把倾角尺底工作面置于平板上，再掉转180°方位放置进行零位自校：再重复上述两方位放置，两次读数均不大于1个分辨力。然后倾角尺侧工作面（或上工作面）往框式水平仪相应工作面上贴靠，其读数值与标称值之差不大于1
