JJF

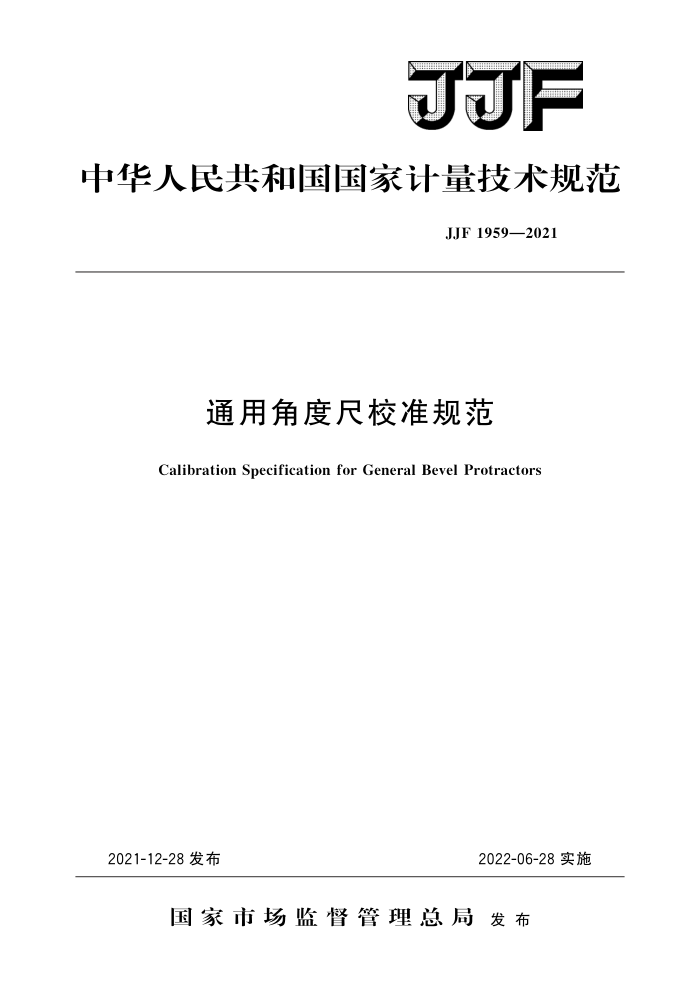

中华人民共和国国家计量技术规范
JJF1959—2021
通用角度尺校准规范
Calibration Specification for General Bevel Protractors
2021-12-28发布
2022-06-28实施
国家市场监督管理总局发布 JJF1959—2021
通用角度尺校准规范 Calibration Specificationfor General Bevel Protractors
JJF 1959—2021 代替JJG33—2002
归口单位：全国几何量长度计量技术委员会
主要起草单位：北京市计量检测科学研究院
重庆市计量质量检测研究院
参加起草单位：常州检验检测标准认证研究院
本规范委托全国几何量长度计量技术委员会负责解释 JJF1959—2021
本规范主要起草人：
崔蕊 (北京市计量检测科学研究院) 张漫山（北京市计量检测科学研究院）张博 (北京市计量检测科学研究院) 蒋聪（重庆市计量质量检测研究院）全贻智
参加起草人：
周骏（常州检验检测标准认证研究院） JJF1959—2021
目 录
引言
(IⅡ) (1) (1) (1) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (5) (6) (8)
范围· 2 引用文件· 3 概述..
1
计量特性· 校准条件
4
5
5.1环境条件 5.2测量标准及其他设备 6校准项目和校准方法· 6.1直尺和基尺测量面的平行度.. 6.2 直角尺外角的垂直度… 6.3 重复性 6.4 示值误差· 7 校准结果表达·
复校时间间隔· 附录A 数显式角度尺示值误差测量结果不确定度评定（示例）附录B校准证书内页格式
8 JJF1959—2021
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》 和JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规范编制工作的基础性系列规范。
本规范在制定中参考了GB/T6315一2008《游标、带表和数显万能角度尺》、 JB/T11243一2012《电子数显角度尺》中有关数显万能角度尺和电子数显角度尺的相关项目和方法。
本规范是对JJG33一2002《万能角度尺》的修订。 本规范主要变化如下：
扩大了规范的适用范围，增加了数显式角度尺相关项目；取消了“外观和相互作用”项目；取消了“刻线宽度及宽度差”项目；取消了“刻度面棱边至主尺刻度面的距离或指针与表刻度面的距离”项目；取消了“测量面的平面度”项目；取消了“带表万能角度尺零位正确性”项目：修订了“示值误差”校准项目和校准方法；增加了数显式角度尺“直尺和基尺测量面平行度”校准项目和校准方法；增加了“重复性”校准项目；增加了示值误差测量结果不确定度评定示例。
本规范的历次版本发布情况：
JJG33—2002; -JJG33—1979。
II JJF1959—2021
通用角度尺校准规范
1 范围
本规范适用于游标式、带表式和数显式角度尺的校准。
2 引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则 GB/T6315一2008游标、带表和数显万能角度尺凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
通用角度尺是利用两测量面相对转动所分隔的角度进行读数的角度测量器具。按读数方式不同分为游标式、带表式和数显式，游标式角度尺主要结构形式如图1所示，带表式角度尺如图2所示，数显式角度尺典型结构如图3所示。
通用角度尺广泛应用于机械加工、汽车制造、建筑装修、钻探等相关行业的角度测量。
1
2 -
4
50
（b）IⅡI型游标式角度尺 1一游标；2放大镜；3—微动轮： 4一卡块；5一主尺；6一直尺；7一基尺；
（a）I型游标式角度尺
1一直角尺；2一游标尺；3一制动块； 4一扇形板；5—卡块；6一主尺； 7—测量面；8—直尺；9—测量面
8一附加尺；9一测量面
图1游标式角度尺
1 JJF1959—2021
1一主尺；2一指针；3一表盘；4一卡块；5一基尺：6一直尺：7一附加尺；8一测量面
图2带表式角度尺
2 3
（a）I型数显角度尺
1一功能键；2一数显器；3一锁紧键；4一基尺；5一直尺；6一附加尺；7一测量面
3
5
b
（b）ⅡI型数显角度尺
1一基尺：2一直尺：3一显示器；4一功能按键；5、6一测量面
图3数显式角度尺
2 JJF1959—2021
2
6
3
5
（c）ⅢI型数显角度尺
1一基尺；2一直尺；3一显示器；4一功能按键；5、6一测量面
05
（d）IV型数显角度尺
1一基尺；2一直尺；3一显示器；4一功能按键；5、6一测量面；7一锁紧装置
图3（续）
计量特性
A
4. 1 直尺和基尺测量面的平行度（不适用于I型游标式角度尺、数显式角度尺） 4.2 直角尺外角的垂直度（一般适用于I型游标式角度尺） 4. 3 重复性 4. 4 示值误差 5 校准条件 5. 1 环境条件
环境温度一般控制在（20士5）℃，相对湿度不大于80%，平衡温度不小于1h。 5. 2 测量标准及其他设备
所使用测量标准及其他设备见表1。
3
