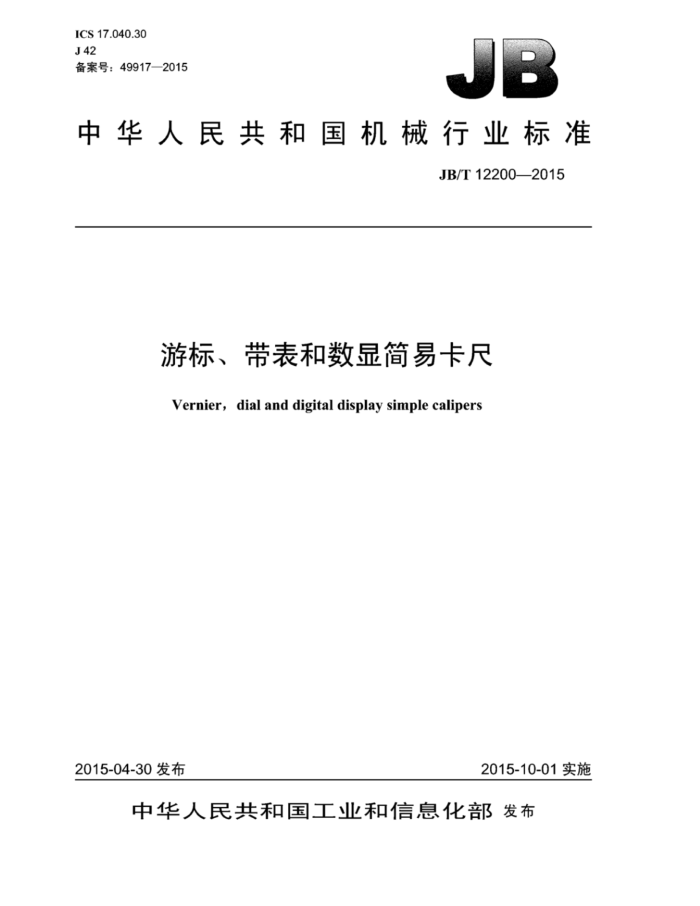

ICS 17.040.30 J 42 备案号：49917—2015
B
中华人民共和国机械行业标准
JB/T12200—2015
游标、带表和数显简易卡尺
Vernier,dial and digital display simple calipers
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T12200—2015
目 次
前言， 1范围 2 规范性引用文件.. 3术语和定义.
I
型式与基本参数...
4
4.1 型式. 4.2简易卡尺结构基本参数的遵循原则 5要求. 5.1 外观. 5.2 各部分相互作用.. 5.3 测量爪伸出长度差 5.4 材料... 5.5 电子数显器的性能. 5.6 外测量爪测量面平面度 5.7 外测量面合并间隙与平行度 5.8 最大允许误差. 5.9 重复性， 6 检查条件..
检查方法， 7.1 外观. 7.2 相互作用 7.3 两测量爪伸出长度差 7.4 电子数显器的性能 7.5 外测量爪测量面平面度 7.6 外测量爪测量面合并间隙与平行度 7.7 示值误差 7.8 重复性.. 8 标志与包装
7
图1 简易卡尺图2 简易卡尺的指示装置 JB/T12200—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：桂林广陆数字测控股份有限公司。 本标准参加起草单位：桂林市计量测试研究所、成都工具研究所有限公司、桂林迪吉特电子有限公司。 本标准主要起草人：董中新、闫列雪、苏春佑、林伟光、姜志刚、李莉、林坚。 本标准为首次发布。
I JB/T12200—2015
游标、带表和数显简易卡尺
1范围
本标准规定了游标、带表和数显简易卡尺的术语和定义、型式与基本参数、要求、检查条件、检查方法、标志与包装等。
本标准适用于分辨力/分度值为0.01mm、0.1mm，测量范围上限至300mm的游标、带表和数显简易卡尺（以下简称简易卡尺）。
本标准规定的简易卡尺专用于在教学、家用、果蔬及林业等非工业领域。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T17163一2008几何量测量器具术语基本术语
3术语和定义
GB/T17163一2008界定的以及下列术语和定义适用于本文件。
3.1
游标简易卡尺 verniersimplecaliper 制造简易、成本低廉、精度适中，利用游标原理对两同名测量面相对移动所分隔的距离进行读数的
测量器具。 3.2
数显简易卡尺digitaldisplaysimplecaliper 制造简易、成本低廉、精度适中，利用电子测量、数字显示原理对两同名测量面相对移动所分隔的
距离进行读数的测量器具。 3.3
带表简易卡尺 dial simplecaliper 制造简易、成本低廉、精度适中，通过机械传动系统，将两同名测量面相对移动转变为指示表指针
的回转运动，并借助尺身标尺和指示表对两同名测量面相对移动所分隔的距离进行读数的测量器具。
4 型式与基本参数
4.1 型式
简易卡尺的型式如图1所示。图示仅供图解说明，不表示详细结构， 4.2简易卡尺结构基本参数的遵循原则
简易卡尺的测量范围及基本参数推荐值见表1。
1 JB/T12200—2015
说明：
内测量面：
深度尺：深度测量面：一尺框：外测量爪；
1
-
2- 一尺身；
7
一内测量爪；指示装置：一止动螺钉：
& 9 10- 一外测量面。
4
5- -
-
注：指示装置型式见图2。
图1 1简易卡尺
000.0
-
a）游标简易卡尺指示装置说明：
b）带表简易卡尺指示装置
c）数显简易卡尺指示装置
圆标尺：带表主标尺：功能按键：电子数显器。
-游标主标尺： 2- 游标尺；
1
5
6 7
毫米读数部分：指针：
3- 4
3-
图2简易卡尺的指示装置
表1 外测量爪伸出长度11
单位为毫米
测量范围 0~75 0~100 0~150 0~200 0~300
内测量爪伸出长度12
25 30 40 50 65
10 14 16 18 22
2 JB/T12200—2015
5要求
5.1外观 5.1.1 简易卡尺表面不得有影响使用性能的裂痕、划痕、飞边等外部缺陷。 5.1.2 简易卡尺表面的镀、涂层不应有脱落和色泽不均等影响外观的缺陷。 5.1.3 标尺标记不应有影响读数的缺陷。 5.1.4 指示装置的表蒙、显示屏应透明、清洁，无明显划痕、气泡等影响读数的缺陷。 5.2 各部分相互作用 5.2.1 游标、带表简易卡尺：尺框应能沿尺身平稳移动，无卡滞现象。 5.2.2 数显简易卡尺：尺框应能沿尺身平稳移动，无卡滞和松动现象，各按钮应灵活、可靠。 5.3 测量爪伸出长度差
外测量爪伸出长度差、内测量爪伸出长度差不应大于0.3mm。 5.4材料
简易卡尺一般采用铝合金、工程塑料等材料制造，也可采用其他性能相近材料制造。 5.5 电子数显器的性能 5.5.1 数字显示应清晰、完整、无闪跳现象；字高不应低于4.5mm；响应速度不应小于1m/s. 5.5.21 功能键应灵活、可靠，标注符号或图文应清晰且含义准确。 5.5.3 数字漂移不应大于1个分辨力值，工作电流不应大于40μA。 5.5.4 电子数显器应能在环境温度为0℃～40℃、相对湿度不大于80%的条件下进行正常工作。 5.6外测量爪测量面平面度
简易卡尺外测量爪测量面平面度误差不应大于0.02mm。 5.7 外测量面合并间隙与平行度
两外测量爪测量面合并的最大间隙与两外测量爪测量面在测量范围内任何位置的平行度公差应符合表 2的规定。
表2
单位为毫米
测量范围 ≤200 >200~300
两外测量面合并的最大间隙
两外测量面的平行度公差
0.04 0.06
0.1 0.1
5.8最大允许误差
无论尺框紧固与否，简易卡尺外测量的最大允许误差和内测量25mm及深度、台阶测量20mm时的最大允许误差均不超过表3的规定 5.9重复性
带表、数显简易卡尺的重复性，分度值/分辨力为0.01mm的不应大于0.03mm，分度值/分辨力为 0.1mm的不应大于0.1mm。
3 JB/T12200—2015
表3
单位为毫米
最大允许误差分度值/分辨力
测量范围
0.01 ±0.08 ± 0.2 ± 0.1 ± 0.1
0.1 ± 0.2 ± 0.3 ± 0.2 ± 0.2
≤200 >200~300 内测量25
深度、台阶测量20
6 检查条件
6.1 检查前，应将被检简易卡尺及量块等检查用设备同时置于铸铁平板或木桌上，其平衡温度时间为 1 h。 6.2 简易卡尺检查时，室内温度应为25℃土5℃，相对湿度不应大于80%。 7 检查方法 7.1 外观
目力观察。 7.2 相互作用
目测和手感检查。 7.3 两测量爪伸出长度差
目测或借助塞尺比较检查。 7.4电子数显器的性能 7.4.1数字显示情况、响应速度及功能键的作用三项性能宜同时检查。用手动速度模拟， 移动尺框后观察数字显示是否正常，功能键的作用是否灵活、可靠。 7.4.2 2工作电流用万用表或专用芯片检验仪检查。 7.4.3数字漂移采用试验方法进行检验，拉动尺框并使其停止在任意位置上，放置在水平面上，观察显示数值在1h内的变化。 7.5 外测量爪测量面平面度
借助塞尺比较检查。 7.6 外测量爪测量面合并间隙与平行度 7.6.1 两外测量面合并间隙的检查方法是目测观察或借助塞尺检查。 7.6.2 外测量面的平行度检验宜与外测量示值检验合并进行（见7.7.1）。 7.7示值误差 7.7.1 外测量示值误差
用一组3级量块分别置于两外测量面根部和端部两位置检查。量块工作面的长边和卡尺外测量面长
4 JB/T12200—2015
边应垂直，无论尺框紧固与否，使简易卡尺外测量面和量块工作面相接触并能正常滑动。每个检测点测得的简易卡尺读数值与量块标称值的代数差即为简易卡尺的示值误差。各检测点的示值误差均不应超过表3规定的最大允许误差。
在测量范围内任意位置处，两外测量面根部和端部两位置示值误差的代数差的绝对值即为其平行度
误差，其值不应超过表2的规定。
表4为推荐的量块尺寸。
表4
单位为毫米
推荐的量块尺寸系列 10,30,50,80,100,150,200 30,50,80，100,150,200,300
测量范围 0~200 >200~300
7.7.2 内测量示值误差
用尺寸为25mm的环规检查。将简易卡尺内测量爪伸入环规内孔，移动尺框，使两内测量爪与环规手感接触，所测得的读数值与环规标称值的代数差即为简易卡尺内测量示值误差，其值不应超过表3 的规定。 7.7.3 3深度、台阶测量的示值误差
用两块3级精度的20mm量块置于一级平板上，将简易卡尺尺身尾端深度测量面（或尺框前端台阶测量面）与量块测量面接触，然后推出深度尺深度测量面（或尺身前端台阶测量面）与平板接触。测得值与量块标称值的代数差即为深度、台阶测量的示值误差。其值不应超过表3的规定。 7.8重复性
带表、数显简易卡尺应重复五次移动尺框使两外测量面手感接触，其五次测得值间的最大差异即为重复性。
注：此处重复性检查结果的数据处理不采用分散性表述，仅取示值变化的特性表述。
8标志与包装
8.1简易卡尺上至少应标志：
a）制造厂名称或商标； b）分辨力/分度值； c）产品序号。
8.2简易卡尺的包装盒上至少应标志：
a）制造厂名称或商标； b）产品名称： c）分辨力/分度值及测量范围。
8.3简易卡尺在包装前应经过防锈处理并要善包装，不得因包装不善而在运输过程中损坏产品， 8.4简易卡尺经检查符合本标准要求的应附有产品合格证，产品合格证上应标有本标准的标准编号，产品序号和出厂日期。
