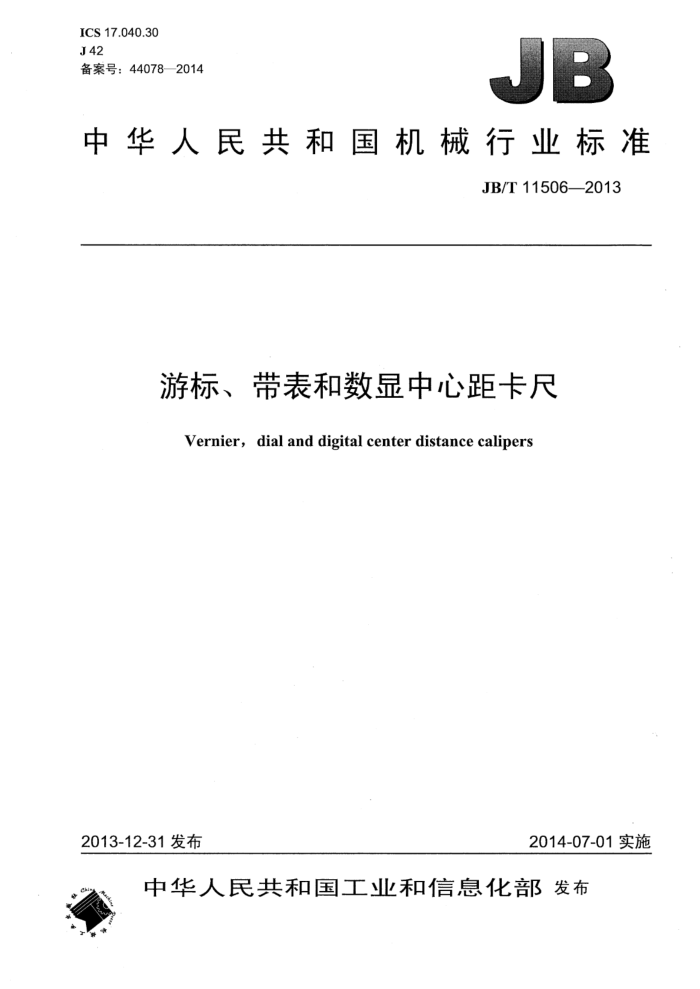

ICS 17.040.30 J 42 备案号：44078—2014
JB
中华人民共和国机械行业标准
JB/T11506—2013
游标、带表和数显中心距卡尺
Vernier, dial and digital center distance calipers
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T115062013
目 次
前言， 1范围. 2规范性引用文件 3术语和定义.. 4型式与基本参数
T
要求... 试验方法. 检查条件... 检查方法.. 标志与包装
5 6 2
8 9
附录A（规范性附录）中心距标准样块的尺寸及要求附录B（资料性附录）相互作用的定量检查方法附录C（资料性附录）中心距卡尺最终测量值的数据处理. 图1 I型中心距卡尺（圆柱测头）图2 Ⅱ型中心距卡尺（圆锥测头）图3中心距卡尺指示装置示意图. 图4测量范围上限较大的中心距卡尺检查示意图图 C.1 初始值设定为测量范围标定初始值时的示值检查读数示意图（圆柱测头）图C.2 初始值设定为“零”值时的示值检查读数示意图（圆柱测头）图C.3 初始值设定为测量范围标定初始值时的示值检查读数示意图（圆锥测头）图C.4 初始值设定为 ”值时的示值检查读数示意图（圆锥测头）
11 12 13
.9 13 13 14 14
零
- JB/T11506—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位；桂林量具刃具有限责任公司。 本标准参加起草单位：桂林广陆数字测控股份有限公司、广西壮族自治区计量检测研究院、桂林市
计量测试研究所。
本标准主要起草人：赵伟荣、陈学仁、董中新、张长水、郭力。 本标准为首次发布。
II JB/T11506—2013
游标、带表和数显中心距卡尺
1范围
本标准规定了游标中心距卡尺、带表中心距卡尺和数显中心距卡尺的术语和定义、型式与基本参数、 要求、试验方法、检查条件、检查方法、标志与包装等。
本标准适用于分度值/分辨力为0.01mm、0.02mm、0.05mm和0.10mm，测量范围自（5~150）mm 至（30～2000）mm的游标中心距卡尺、带表中心距卡尺和数显中心距卡尺（以下统称“中心距卡尺”）。
2规范性引用文件
下列文件对于本文中的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.22--2012环境试验第2部分：试验方法试验N：温度变化 GB42082008外壳防护等级（IP代码） GB/T17163-—2008几何量测量器具术语基本术语 GB/T17164—2008几何量测量器具术语产品术语 GB/T17626.2一2006电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3—2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T21389—2008游标、带表和数显卡尺
3术语和定义
GB/T17163、GB/T17164界定的以及下列术语和定义适用于本文件。
3.1
游标中心距卡尺verniercenterdistancecalipers 利用游标读数原理对两圆锥（或圆柱）测头中心线相对移动分隔的距离进行读数的测量器具。
3.2
带表中心距卡尺dialcenterdistancecalipers 利用机械传动系统，将两圆锥（或圆柱）测头中心线相对移动转变为指示表指针的回转运动，并借
助尺身上的标尺和指示表对两圆锥（或圆柱）测头中心线相对移动分隔的距离进行读数的测量器具。 3.3
数显中心距卡尺digitaldisplaycenterdistancecalipers 利用电子测量、数字显示原理，对两圆锥（或圆柱）测头中心线相对移动分隔的距离进行读数的测
量器具。 3.4
响应速度responsespeed 数显中心距卡尺能正常显示数值时，尺框相对于尺身的最大移动速度。
1 JB/T11506—2013
3.5
最大允许误差（MPE） maximumpermissible error 由技术规范、规则等对中心距卡尺规定的误差极限值。 注：允许误差的极限值不能小于数字级差（分辨力或分度值)。
4型式与基本参数
4.1型式 4.1.1中心距卡尺
中心距卡尺的型式如图1、图2所示。图示仅供图解说明，不表示详细结构。
印
基准面（线）
说明：
圆柱测头：2- 紧固压块：3 尺框：4 制动螺钉：5 指示装置：6 -微动装置；7 一尺身。
图1 I型中心距卡尺（圆柱测头）
基准面（线）
56
说明：
一伸缩圆锥测头；2 圆锥测头：3- 一尺框；4- 微动装置：5- -尺身：6- 一指示装置：
读数部位；9- 伸缩标尺。
一制动螺钉；
o
图2Ⅱ型中心距卡尺（圆锥测头）
2 JB/T11506—2013
4.1.2其他各类多功能组合卡尺
对于其他各类多功能组合的非标卡尺，只要其测量头的结构型式及测量功能满足3.1、3.2、3.3的定义，则该项功能均可归属为中心距测量功能，并应按本标准相应条款对该项功能进行要求。 4.1.3指示装置
中心距卡尺的指示装置型式如图3所示。
b1
c!
c2
A
n
a2
000.00
hnn
rim
R
E
ulu
a）游标中心距卡尺指示装置说明： al- 主标尺：
b）带表中心距卡尺指示装置
c）数显中心距卡尺指示装置
b2- 一指针；
b3—圆标尺；
a2- 游标尺； cl- 功能按钮； c2 一电子数显器。
b1— 毫米读数部位；
-
b4- 一主标尺：
图3中心距卡尺指示装置示意图
4.1.4 微动装置
测量范围上限大于200mm的中心距卡尺宜具有微动装置。 4.2中心距卡尺结构基本参数 4.2.1尺身
按GB/T21389—2008中4.3.1的规定。 4.2.2 2测头 4.2.2.1 测头的最大伸出长度L及伸缩测头的最大延伸长度L’不应大于表1中的推荐值，
表1
单位为毫米
测头最大延伸长度L'b
圆柱测头测量面长度h
测量范围 5~150 5~200 5~300 10~150 10~200 10~300 20~150 20~200 20~300
测头最大伸出长度L
35 40 45 35 40 50
≤15
10 40 50.
≤50
50
50 JB/T11506—2013
表1 (续)
测量范围 20~500 20~1000 20~1500 30~2000
测头最大伸出长度L"
测头最大延伸长度Lb
圆柱测头测量面长度h
60 70 110
60 70 90
注：表中各字母所代表的基本参数如图1、图2所示。 当测头最大伸出长度L大于表中推荐值时，其最大允许误差由供需双方技术协议确定。 当测头最大延伸长度L大于表中推荐值时，其最大允许误差由供需双方技术协议确定。
4.2.2.2测头上宜设置有校对“初始值”的基准面或线（见图1、图2）或在中心距卡尺上设置有“初始值”校对装置。 4.2.3测量范围及基本参数
中心距卡尺的测量范围及基本参数的推荐值见表1。
5要求
5.1外观
按GB/T21389-2008中5.1的规定。 5.2相互作用 5.2.1 按GB/T21389—2008中5.2的规定。 5.2.2当松开伸缩标尺杆上的制动螺钉时，伸缩测头在自重作用下不应下滑。 5.3测头伸出长度差
中心距卡尺两基准面（线）合并时，两测头伸出长度L的差不应大于0.2mm。此时，伸缩测头的读数部位应指在伸缩标尺的“零”标尺标记处，其压线不应大于1/2个标尺标记宽度，离线不应大于1 个标尺标记宽度。 5.4 材料和测量面硬度
中心距卡尺一般采用碳钢、工具钢或不锈钢制造，测头、基准面（线）的硬度不应低于表2的规定。
表2 材 料碳钢、工具钢
测量面名称
硬 度 664HV (或58HRC) 551HV（或52.5HRC) 551HV（或52.5HRC)
测头基准面（线）
不锈钢
碳钢、工具钢、不锈钢
：测头材料也可采用硬质合金或其他超硬材料制造。
5.5测量面及基准面（线）的表面粗糙度
中心距卡尺的测量面、基准面（线）的表面粗糙度Ra不应大于0.4um。
4 JB/T11506—2013
5.6标尺标记
按GB/T21389-2008中5.6的规定（该条文中的游标卡尺、带表卡尺分别对应本标准中的游标中心距卡尺、带表中心距卡尺）。 5.7指示装置各部分相对位置
按GB/T21389一2008中5.7的规定（该条文中的游标卡尺、带表卡尺分别对应本标准中的游标中心距卡尺、带表中心距卡尺）。 5.8初始对线误差
按GB/T21389一2008中5.8的规定（该条文中的游标卡尺、带表卡尺分别对应本标准中的游标中心距卡尺、带表中心距卡尺）。 5.9电子数显器的性能
按GB/T21389—2008中5.8的规定。 5.10初始值
两测头基准面（线）手感接触时，两测头轴心线间距离应等于中心距卡尺测量范围的初始值。其允许误差为0.01mm。此时，指示装置的指示宜为初始值的名义值（或宜可设置为初始值的名义值）。 5.11通讯接口
按GB/T21389—2008中5.10的规定。 5.12防护等级（IP）
数显中心距卡尺的防护能力不应低于IP40（见GB4208一2008）。 5.13抗静电干扰能力和电磁干扰能力
数显中心距卡尺的抗静电干扰能力和电磁干扰能力均不应低于1级（见GB/T17626.2-2006、GB/T 17626.3—2006)。 5.14抗温度变化及抗湿热能力
数显中心距卡尺应具有抗温度变化及抗湿热的能力，其在表3规定的严酷等级下应能正常工作。
表3
温度变化严酷等级低温TA：0℃ 高温TB：40℃
恒定湿热试验严酷等级温度：（30±2）℃ 相对湿度：（80±3）%
循环数：5 转换时间：（2~3）min
持续时间：12h
5.15 5基准面（线）的合并间隙及平面度
中心距卡尺两基准面（线）手感接触时的合并间隙，若为面接触不应透光，若为线接触不应透白光。 基准面的平面度不应大于0.005mm。
5
