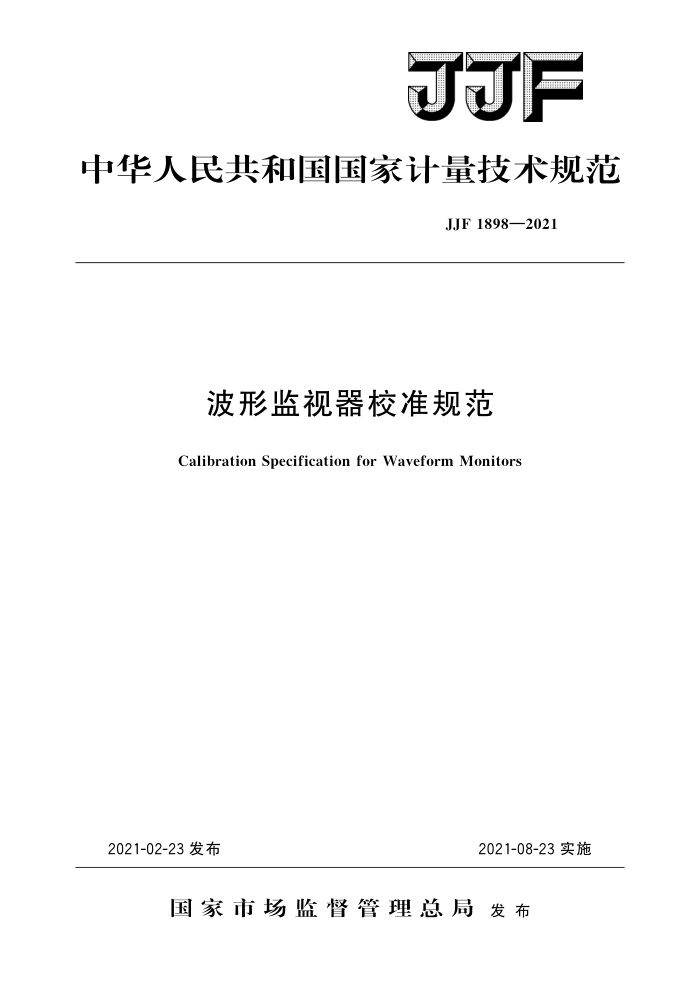

JJF
中华人民共和国国家计量技术规范
JJF1898—2021
波形监视器校准规范
Calibration Specification for Waveform Monitors
2021-02-23发布
2021-08-23实施
国家市场监督管理总局发布 JJF1898—2021
波形监视器校准规范 Calibration Specification for
JJF 1898—2021 代替JJG120 0—1990
Waveform Monitors
归口单位：全国无线电计量技术委员会
主要起草单位：中国电子科技集团公司第三研究所参加起草单位：中国计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1898—2021
本规范主要起草人：
刘雷 (中国电子科技集团公司第三研究所) 韩东 （中国电子科技集团公司第三研究所) 吴昭春（中国计量科学研究院）
参加起草人：
蒋治国（中国电子科技集团公司第三研究所）刘争（中国计量科学研究院） JJF1898—2021
目 录
(I) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (4) (4) (4) (5) (6) (6) (7) (8) (9) (10) (10) (10) (11) (12) (12) (13) (17) (21) I
引言 1 范围·· 2 概述 3计量特性· 3.1方波校准信号· 3.2 电压满刻度. 3.3 增益调整范围· 3.4 输人/输出增益比 3.5 幅频特性 3.6 滤波器特性·· 3.7 线性波形失真 3.8 非线性波形失真 3.9 扫描时间误差… 3.10 回波损耗 3.11 SDI眼图测量 4校准条件. 4.1环境条件 4. 2 测量标准及其他设备· 5 校准项目和校准方法.. 5.1 外观及工作正常性检查·· 5. 2 方波校准信号 5.3 电压满刻度.. 5. 4 增益调整范围 5.5 输人/输出增益比 5.6 幅频特性· 5.7 亮度滤波器特性和低通滤波器特性 5.8 色度滤波器特性（插人损耗和滤波器带宽） 5.9 线性波形失真和非线性波形失真： 5.10 扫描时间误差 5.11 回波损耗 5.12 SDI眼图测量 6 校准结果表达 7 复校时间间隔附录A原始记录格式附录B 校准证书内页格式附录C 主要项目校准不确定度评定示例
..:
.
+ JJF1898—2021
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》编写。
本规范在JJG120一1990《波形监视器》基础上进行修订，并代替JJG120一1990。 与JJG120一1990相比，除编辑性修改外，主要技术变化如下：
规范了校准项目；删除了位移线性误差、辅助视频输入与视频输人A的增益比、共模抑制比、
直流恢复功能、辅助视频输人幅频特性、微分滤波器特性、场时间波形失真、短时间波形失真、过冲失真、扫描线性等检查检定项目；
修正了方波校准信号、电压满刻度、增益调整范围、输入/输出增益比、幅频
特性、线性波形失真、非线性波形失真、扫描时间误差、回波损耗校准项目；
一增加了分量串行接口（SDI）的眼图幅度、眼图抖动校准项目；增加了不确定度的评定示例本规范的历次版本发布情况为：
JJG120—1990。
II JJF1898—2021
波形监视器校准规范
1范围
本规范适用于PAL制模拟视频信号及带有SDI（serialdigitalinterface）信号测量功能的波形监视器的校准，其他制式的波形监视器的校准可参照执行。
2概述
波形监视器是用于监视电视传输质量和进行视频信号技术指标测量的仪器。波形监视器分为模拟波形监视器和数字波形监视器，模拟波形监视器类似电视示波器，用于模拟复合视频（CVBS）信号的波形显示和测量；数字波形监视器用于数字分量串行接口（SDI）信号的波形显示和测量。
3计量特性 3.1方波校准信号 3.1.1频率
100kHz，相对最大允许误差：士0.1%。 3.1.2幅度
1.0V，相对最大允许误差：土1%。 3.2电压满刻度
1V，0.5V，0.2V，相对最大允许误差：土1%。 3.3增益调整范围
0.5~1.4。 3.4输人/输出增益比
输入通道对辅助视频输出的增益比：0.99～1.01；输入通道对图像监视输出的增益比：0.98～1.02。
3.5幅频特性
-2%~2%(50kHz≤f≤6MHz); -5%~2% (6MHz 3.6滤波器特性 3.6.1亮度滤波器
1MHz处衰减≤3dB 色度副载波频率（4.43MHz）处衰减≥32dB。
3.6.2低通滤波器
500kHz以上衰减≥14dB。 3.6.3色度滤波器 3.6.3.1色度滤波器插人损耗
1 JJF1898—2021
±1%。 3.6.3.2色度滤波器（一3dB）带宽
下边带：（3.9～4.1）MHz；上边带：（4.7～4.9）MHz。
3.7线性波形失真 3.7.12T正弦平方波失真（K，）：≤1%。 3.7.22T正弦平方波与条脉冲幅度之比（Kpb）：≤1%。 3.7.3行时间波形失真（K，）：≤1%。 3.8非线性波形失真 3.8.1亮度非线性：≤1%。 3.8.2微分增益（DG)：≤1%。 3.8.3微分相位（DP）：≤1°。 3.9扫描时间误差
±1%。 3.10回波损耗
≥30 dB. 3.11SDI眼图测量 3.11.1眼图幅度
测量范围：（560~920）mV；相对最大允许误差：士5%。
3.11.2眼图抖动
测量范围：（0~15）ns；最大允许误差：士（0.2ns十10%测量值）。 注：以上技术指标不作合格性判别，仅提供参考。
4校准条件 4.1环境条件 4.1.1环境温度：（23士5）℃。 4.1.2相对湿度：≤80%。 4.1.3电源要求：（220±11）V，（50±1）Hz。 4.1.4周围无影响校准系统正常工作的电磁场干扰和机械振动。 4.2测量标准及其他设备 4.2.1电视信号发生器
可输出全电视信号、标准彩条信号、复合同步信号、阶梯波叠加副载波信号、
CCIR17行测试信号、CCIR18行测试信号、CCIR330行测试信号、SDI测试信号。2T 正弦平方波失真（K）：≤0.5%；2T正弦平方波与条脉冲幅度之比（K）：≤0.5%；行时间波形失真（K，）：≤0.5%。亮度非线性：≤0.5%；微分增益（DG）：≤0.5%；微分相位（DP）：≤0.5°。SDI眼图：幅度输出范围为（120～920）mV，相对最大允 2 JJF1898—2021
许误差为士2%；SDI眼图抖动：输出范围为（0～1.5）nS，最大允许误差为±0.25ns。 4.2.2视频分析仪
亮度电平测量范围：（0~1000）mV，最大允许误差：士（1mV十0.5%测量值）； K系数一K（K2T）测量范围：（0～10）%，最大允许误差：土0.5%； K系数一K测量范围：（0～10）%，最大允许误差：士0.5%；行时间失真Kb测量范围：（0～10）%，最大允许误差：士0.5%；亮度非线性测量范围：（0～10）%，最大允许误差：土0.5%；微分增益（DG）测量范围：（一10～10）%，最大允许误差：士0.5%；微分相位（DP）测量范围：一10°～10°，最大允许误差：士0.5°。
4.2.3方波信号发生器
方波幅度输出范围：（0.05～5）V，分辨力0.001V，相对最大允许误差：土0.3% （100kHz频率点）；
方波频率输出范围：50kHz～20MHz，分辨力0.1kHz，相对最大允许误差： ±0.2%。 4.2.4正弦波信号发生器
正弦波幅度（峰峰值）输出范围：0.2V5V，分辨力0.001V；正弦波频率输出范围：20kHz～20MHz，分辨力0.1kHz；输出阻抗：502。
4.2.5功率计
频率范围：50kHz～10MHz 功率测量范围：（一30～20）dBm；功率测量不确定度：0.05dB，k=2；分辨力：0.01dB。
4.2.6频率计
频率测量范围：100Hz～1MHz，最大允许误差：士10-6。 4.2.7矢量网络分析仪
频率范围：（1～10）MHz；回波损耗测量范围：（0～60）dB；回波损耗测量最大允许误差：士1.5dB。
4.2.8网络分析仪反射测量校准件
阻抗：75Q；频率范围：（110）MHz；开路器相角不确定度：3°k=2；短路器相角不确定度：3°，k=2；负载反射系数模值不确定度：0.01，k=2。
4.2.9752终端负载
阻抗：752，相对最大允许误差：士0.5%。
3
