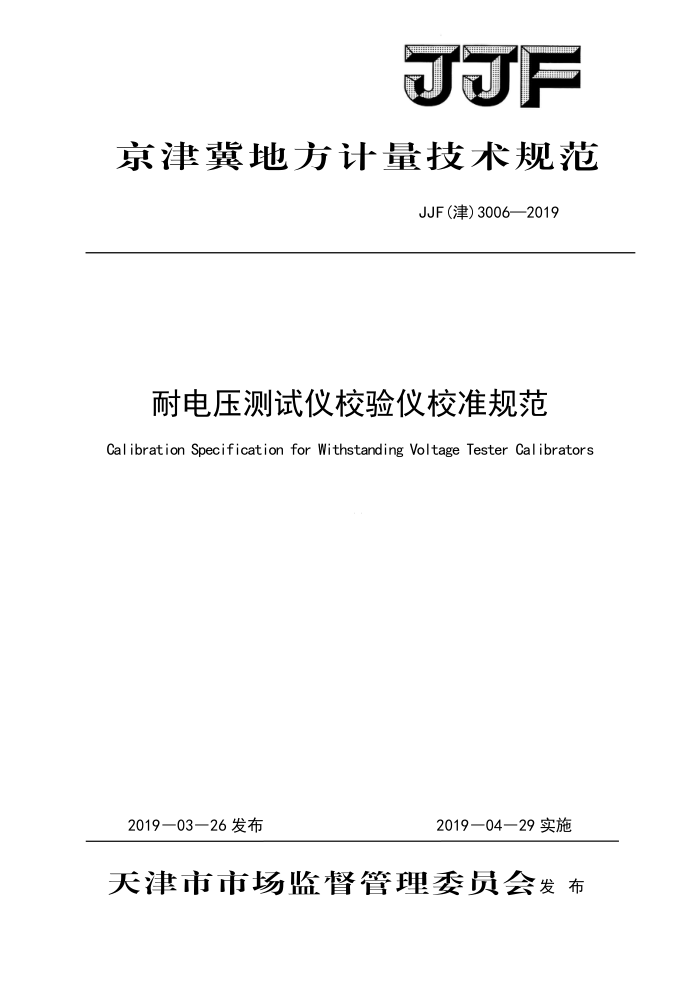

JF
京津翼地方计量技术规范
JJF（津）3006—2019
耐电压测试仪校验仪校准规范 Calibration Specification for Withstanding Voltage Tester Calibrators
2019一03一26发布
201904一29实施
天津市市场监督管理委员会发布 JJF（津)3006—2019
耐电压测试仪校验仪
JJF（津）3006-2019
校准规范
Cal ibration Specification for withstanding
Voltage Tester Calibrators
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
河北省计量监督检测研究院
北京市计量检测科学研究院
本规范委托天津市计量监督检测科学研究院负责解释 JJF（津)3006—2019
本规范主要起草人：
赵新明付江楠印志军张磊 (北京市计量检测科学研究院）
（天津市计量监督检测科学研究院）
（天津市计量监督检测科学研究院
（河北省计量监督检测研究院）
参加起草人：
姬更新郭景涛孙冰 （天津市计量监督检测科学研究院）蔡姝 （天津市计量监督检测科学研究院
（天津市计量监督检测科学研究院）
(天津市计量监督检测科学研究院） JJF（津）3006—2019
目 录
引言 1 范围· 2 引用文件 3 术语和计量单位： 3. 1 失真度 3.2 纹波系数· 3.3 电压持续（保持）时间· 4 概述 5 计量特性… 5. 1 示值误差 5.2 最大允许误差 6. 校准条件 6. 1 环境条件及设施· 6.2 测量标准 7 校准项目和校准方法. 7. 1 校准项目· 7.2 校准方法 7.2. 1 外观及通电检查.· 7.2.2 电压示值误差· 7.2.3 电流示值误差· 7.2.4 电压持续（保持）时间示值误差·…·· 7.2.5 交流电压的失真度示值误差· 7.2.6 直流电压的纹波系数示值误差· 8 校准结果表达· 9 复校时间间隔
(II) (1） -(1) ..(1) (1) .(1) .(1) (1) .(1) :(1) (1) (2) .·(2) (2) ....(2) .(2) (2) ...(2) ..(3)
.
(4）
++++++(5)
(5) ·(6) ....(6)
(7)
I JJF（津）3006—2019
附录A··· 附录B.. 附录C 附录.
....(8) +(10)
.(11) .*(14)
II JJF（津）3006—2019
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》编制。
本规范为首次发布
III JJF（津）3006—2019
耐电压测试仪校验仪校准规范
1范围
本规范适用于具有交直流电压、交直流电流、电压持续（保持）时间、交流电压的失真度、直流电压的纹波系数等测量功能，最高测量电压不高于20kV的耐电压测试仪校验仪（以下简称“校验仪”）的校准。
2引用文件
本规范引用了下列文件： GB/T32192-2015耐电压测试仪 JJG795-2016耐电压测试仪凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1失真度
非线性失真的失真度为全部谐波能量与基波能量之比的平方根值。 当负载为纯阻时，可用全部谐波电压的有效值与基波电压的有效值之比的百分数来
定义。 3.2纹波系数
脉动量纹波含量的均方根值（有效值）与直流分量的绝对值之比。
3.3电压持续（保持）时间
输出电压在稳定阶段所经历的时间，不包括电压上升和下降的时间。
4概述
校验仪是用于对耐电压测试仪进行检定或校准的校验装置，可测量耐电压测试仪的交直流输出电压、交直流电流、输出电压的持续（保持）时间、交流输出电压的失真度和直流输出电压的纹波系数等参数。
1 JJF（津）3006—2019
校验仪主要由交直流高压电压表、交直流电流表、计时器、失真度测量单元和纹波测量单元等部分组成。 5计量特性 5.1示值误差
校验仪的交直流电压、电流、电压持续（保持）时间、失真度、纹波系数的示值误差均用公式（1）表示，相对示值误差用公式（2）表示：
(1)
A-P-R
4- 一 示值误差： P- 被校校验仪的显示值； P一一对应输人量的参考值（标准值）。
(2)
相对示值误差
Y
5.2最大允许误差
表1 校验仪最大允许误差
最大允许误差
参数名称电压电流
± 0. 2% ±0. 2%
±0. 5% ±0.5%
±19 ± 1%
电压持续（保持）时间交流电压的失真度直流电压的纹波系数
>20 s；±1%，≤20s; ±0.2
土1%（绝对误土1%（绝对误差
注：具体计量特性，请参照被校校验仪的技术校准条件
上述指标不适用于合格性判别，仅供参考。
6
6.1 环境条件及设施 6.1.1 参考条件及其允许偏差见表2。
表2 参考条件及其允许偏差
影响量环境温度相对湿度电源电压电源频率
参考值或范围
允许偏差 ±5℃
20 ℃ ≤75% 220 V 50 Hz
±10% ± 5%
2
