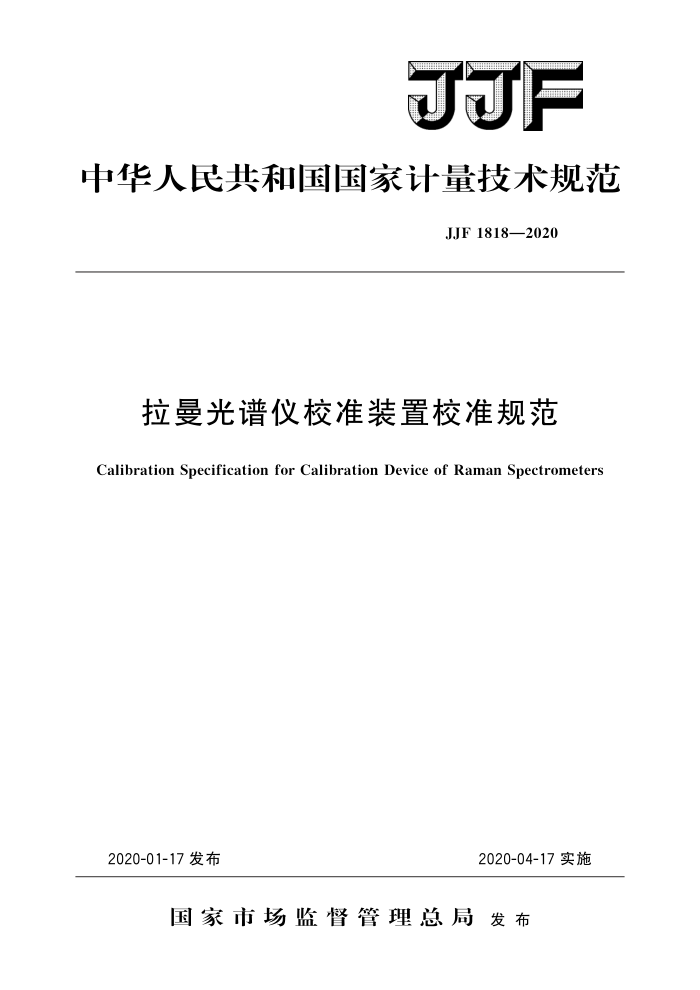

JJF
中华人民共和国国家计量技术规范
JJF 1818—2020
拉曼光谱仪校准装置校准规范
Calibration Specification for Calibration Device of Raman Spectrometers
2020-01-17发布
2020-04-17实施
国家市场监督管理总局发布 JJF1818—2020
拉曼光谱仪校准装置
校准规范 Calibration Specification for
JJF 1818—2020
Calibration Device of Raman Spectrometer
归口单位：全国医学计量技术委员会
主要起草单位：中国计量科学研究院
参加起草单位：黑龙江省计量检定测试院
江西省计量测试研究院贵州省计量测试院
本规范委托全国医学计量技术委员会负责解释 JJF1818—2020
本规范主要起草人：
定 翔（中国计量科学研究院）汤秀华（黑龙江省计量检定测试院）衷梦芹 (江西省计量测试研究院)
参加起草人：
李姜超 （中国计量科学研究院）张吉焱（中国计量科学研究院）周选超 （贵州省计量测试院） JJF1818—2020
目 录
引言
(IⅡ) (1) (1 ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (5) (7)
范围· 2 引用文件· 3
1
术语和计量单位.· 概述·
4 5 计量特性
5.1标准硅片拉曼频移 5.2标准玻璃相对强度 6校准条件 6.1环境条件. 6.2测量标准及其他设备 7校准项目和校准方法··· 7.1外观检查 7.2拉曼频移. 7.3 相对强度. 8校准结果表达. 8.1校准记录·· 8.2校准结果的处理· 9复校时间间隔附录A拉曼光谱仪校准装置校准原始记录（推荐）格式样式附录B校准证书内页（推荐）格式样式附录C 测量不确定度评定示例
- JJF1818—2020
引言
本规范的编写以JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011 《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》为基础和依据，并主要参考了JJF1544一2015《拉曼光谱仪校准规范》和ASTME1683-02（2014） 《扫描拉曼光谱仪性能测试标准操作规范》 (Standard Practice for Testing the PerformanceofScanningRamanSpectrometers）的规定
本规范为首次发布。
II JJF1818—2020
拉曼光谱仪校准装置校准规范
1范围
本规范适用于拉曼光谱仪校准装置的校准。
2 引用文件
本规范引用了下列文件： JJF1544一2015拉曼光谱仪校准规范 ASTME1683-02（2014）扫描拉曼光谱仪性能测试标准操作规范（Standard
PracticeforTesting thePerformanceof ScanningRamanSpectrometers)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
JJF1544一2015《拉曼光谱仪校准规范》中规定的及以下术语和定义适用于本规范。 3.1拉曼频移Ramanshift
拉曼散射光相对于激发光的频率变化，简称“频移”，单位为cm-1。 3.2相对强度relativeintensity
拉曼散射强度相对于最大强度值的归一化结果。
4概述
拉曼光谱仪校准装置由标准硅片、标准玻璃和原子谱线灯组成标准硅片在520cm-1附近的拉曼峰，用于校准拉曼光谱仪的频移示值误差。标准
玻璃为掺杂有金属氧化物的玻璃，在激光激发下可产生稳定连续的光谱信号，用于校准拉曼光谱仪的相对强度。原子谱线灯发出的原子谱线是自然基准，用于校准拉曼光谱仪的光谱分辨力、频移重复性等参数。
5计量特性 5.1标准硅片拉曼频移
520cm-1附近拉曼峰中心频移的扩展不确定度U≤0.5cm-1（k=2）。 5.2标准玻璃相对强度
相对强度的扩展不确定度U≤5%（k=2）。 注：以上指标不作为合格性判断标准，仅提供参考。
1 JJF1818—2020
6校准条件
6.1环境条件 6.1.1环境温度：（15～25）℃。 6.1.2相对湿度：≤60%。 6.2测量标准及其他设备
拉曼光谱校准装置，具体技术指标要求如下： a）激光器配置：至少包含一个氮氛激光器； b）拉曼频移：（110～4000）cm-1，U≤1.0cm-1（k=2）「其中520cm-1处U≤
0.2cm-1（k=2）|;
c）相对强度：1%～100%，U≤3%（k=2）。 7 校准项目和校准方法 7.1 外观检查
通过目视检查，确认拉曼光谱仪校准装置的标准硅片和标准玻璃外观完好，表面无明显划痕或缺陷。 7.2拉曼频移
选择氨氛激光器作为拉曼光谱校准装置的激光光源，测量标准硅片的一阶拉曼峰
（520cm-1附近），重复测量6次并记录该峰位的频移值，取其平均值作为频移测量实际值：
(1)
6
式中：拉曼频移测量结果平均值；
V i—测量次数，i=1，2，…，6；
V：—拉曼频移测量值。 7.3相对强度
用拉曼光谱校准装置测量标准玻璃光谱信号的相对强度，按照相对强度最大值处进行归一化：
I()=I'()/Imax
(2)
式中： I(v)
相对强度归一化值；拉曼频移；相对强度测量值；相对强度测量值的最大值。
I'(v) I 'max 重复测量6次，取平均值：
I(v) 6
I() :
(3)
2 JJF1818—2020
式中： I (v) 相对强度平均值；
测量次数，i=1，2，，6;
i I,()— 第i次测量的相对强度归一化值按照相对强度平均值最大值处进行归一化，作为相对强度测量实际值：
I(v)=I(v)/Imx
(4)
式中： I.（）—光谱相对强度实际值； Imx——光谱相对强度平均值的最大值。
8校准结果表达
8.1 校准记录
校准记录推荐格式参见附录A。
8.2校准结果的处理
校准证书内页推荐格式参见附录B，校准证书应至少包括以下内容： a）标题：“校准证书”； b）实验室名称和地址； c）进行校准的地点（如果与实验室的地址不同）： d）校准证书的唯一性标识（如编号），每页及总页数的标识： e）客户的名称和地址； f）被校仪器的描述和明确标识（如型号、产品编号等）： g）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的
可接收日期：
h）如果与校准结果的有效性应用有关时，应对被校样品的抽样程序进行说明； i）校准所依据的技术规范的标识，包括名称及代号； i）本次校准所用测量标准的溯源性及有效性说明； k）校准环境的描述； 1）校准结果及其测量不确定度的说明； m）对校准规范的偏离的说明； n）校准证书或校准报告签发人的签名、职务或等效标识； o）校准结果仅对被校对象有效的声明； p）未经实验室书面批准，不得部分复制证书的声明。 复校时间间隔
9
复校时间间隔由用户根据仪器使用情况、使用者、仪器本身质量等因素自行决定
3
