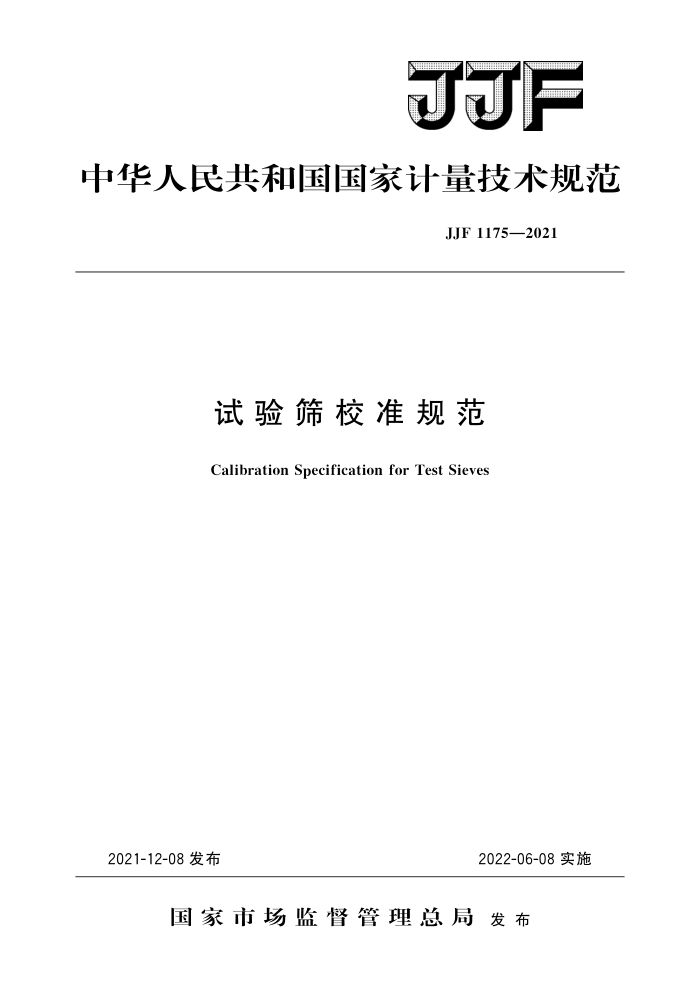

JJF
中华人民共和国国家计量技术规范
JJF1175—2021
试验筛校准规范
Calibration Specification for Test Sieves
2021-12-08发布
2022-06-08实施
国家市场监督管理总局发布 JJF1175—2021
试验筛校准规范 Calibration Specification for Test Sieves
JJF 1175—2021 代替JJF1175—2007
归口单位：全国几何量工程参量计量技术委员会
主要起草单位：黑龙江省计量检定测试研究院
中机生产力促进中心浙江省计量科学研究院
参加起草单位：新乡巴山航空材料有限公司
辽宁省计量科学研究院
福建省计量科学研究院
本规范委托全国几何量工程参量计量技术委员会负责解释 JJF1175—2021
本规范主要起草人：
张海波（黑龙江省计量检定测试研究院）韩正阳（黑龙江省计量检定测试研究院）侯长革（中机生产力促进中心）叶欣 (浙江省计量科学研究院)
参加起草人：
白潜洋（新乡巴山航空材料有限公司）刘娜（辽宁省计量科学研究院）王朝阳（福建省计量科学研究院） JJF1175—2021
目 录
引言范围·
(IⅡ) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (4) (5) (11) (14) (16)
1
2引用文件 3 概述··
计量特性 4.1金属丝编织网试验筛筛孔尺寸.. 4.2金属穿孔板试验筛筛孔尺寸... 5校准用设备和环境条件： 6校准项目和校准方法· 6.1金属丝编织网试验筛筛孔尺寸. 6.2金属穿孔板试验筛筛孔尺寸..
N
校准结果表达· 复校时间间隔·
7
8
附录A试验筛计量特性指标附录 B 金属丝编织网试验筛筛孔尺寸测量结果的不确定度评定附录 C 金属穿孔板试验筛筛孔尺寸测量结果的不确定度评定附录 D 校准证书内容 JJF1175—2021
引言
本规范以JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》为基础和依据进行修订。
与JJF1175一2007《试验筛校准规范》相比，除编辑性修改外，主要技术变化如下：
增加了引言；删除了“筛孔尺寸在最大尺寸（w十X）和中间尺寸（w十Z）之间的筛孔数
量”校准项目；
删除了“基本尺寸确定”校准项目；修改了“筛孔最大尺寸”和“筛孔平均尺寸”的校准方法；修改了“金属丝编织网试验筛筛孔尺寸测量结果的不确定度评定”；将试验筛计量特性移至附录A中；删除了“金属丝编织网试验筛筛孔尺寸偏差中的中间偏差”技术要求；增加了“金属丝编织网试验筛筛孔尺寸最大标准偏差”技术要求。
本规范的历次版本发布情况为：
JJF1175—2007。
II JJF1175—2021
试验筛校准规范
1范围
本规范适用于筛孔尺寸为（0.020～125）mm的金属丝编织网试验筛和筛孔尺寸为（1～125）mm的金属穿孔板试验筛的校准。
2引用文件
本规范引用了下列文件： GB/T5329一2003试验筛与筛分试验术语 GB/T6003.1一2012试验筛技术要求和检验第1部分：金属丝编织网试验筛 GB/T6003.2一2012试验筛技术要求和检验第2部分：金属穿孔板试验筛 GB/T6005一2008试验筛金属丝编织网、穿孔板和电成型薄板 反筛孔的基本
尺寸
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3概述
试验筛主要用于对颗粒物料做粒度分析和筛分试验。金属丝编织网试验筛如图1所示、金属穿孔板试验筛如图2所示。试验筛筛孔的排列如图3、图4和图5所示。
图1金属丝编织网试验筛示意图
1一金属丝网；2一主体部分；3一基座；4一2和3组成筛框
图2金属穿孔板试验筛示意图
1一金属穿孔板；2一主体部分；3一基座：4一2和3组成筛框
1 JJF1175—2021
图3金属丝编织网试验筛编织形式和筛孔尺寸示意图
一筛孔尺寸：d一金属丝直径
03
+
图4金属穿孔板试验筛示意图
图5金属穿孔板试验筛示意图
圆孔排列形式和孔径尺寸
方孔排列形式和筛孔尺寸
gw一孔径
一筛孔尺寸
4计量特性 4.1金属丝编织网试验筛筛孔尺寸 4.1.1任意筛孔最大尺寸 4.1.2筛孔平均尺寸 4.1.3金属丝直径 4.2 金属穿孔板试验筛筛孔尺寸
校准用设备和环境条件
5
校准用设备和环境条件见表1。
2 JJF1175—2021
表1校准用设备和环境条件
试验筛类型及规格 0.020mm≤w≤0.040mm
温度 20℃±1℃
推荐使用设备
影像测量仪MPE：士0.7μm
金属丝 0.040mm 影像测量仪MPE：±3μm 游标、带表或数显卡尺分度值（分辨力）不超过0.02mm
20℃±2℃
编织网 0.25mm 4mm 20℃±10℃
万能工具显微镜MPE：士（1μm十10-5L）
1mm≤w<4mm
20℃±2℃
金属穿孔板试验筛
影像测量仪MPE：土3μm 游标、带表或数显卡尺
20℃±10℃
4mm≤w≤125mm
分度值（分辨力）不超过0.02mm
注：也可采用满足测量不确定度要求的其他测量设备进行校准。
校准项目和校准方法
62
被校准的试验筛应有固定清晰的铭牌。金属丝编织网的丝网上不应有明显的编织缺陷、折痕、杂质、破损和松弛。金属穿孔板筛孔不得有明显影响计量特性的缺陷。 6.1金属丝编织网试验筛筛孔尺寸
确保包括离筛框边缘最近的筛孔在内的所有筛孔都有相等的可能性获得测量。筛孔
尺寸小于4mm的用非接触测量法：筛孔尺寸不小于4mm的可用接触测量法。测量时在筛孔经线或纬线方向上的筛孔边缘（即金属丝直径的边缘）中心部位（见图3）取点。对不多于20个筛孔的试验筛，应测量所有的筛孔；对多于20个筛孔的试验筛，应按以下步骤进行。 6.1.1筛孔最大尺寸
在整个筛面上，抽查20个尺寸明显偏大的筛孔进行测量，以测得的筛孔最大尺寸
作为校准结果。 6.1.2筛孔平均尺寸和金属丝直径
至少选择两个具有代表性的取样部位，每个部位分别在经线和纬线方向上选取
10个连续筛孔，然后沿经线和纬线方向连续测量，同时测得10个筛孔尺寸和10个金属丝直径。分别计算出两个取样部位的所有经线方向筛孔的平均值和所有纬线方向筛孔的平均值，所得的这两个平均值即为筛孔平均尺寸校准结果，所有金属丝直径的平均值为金属丝直径校准结果。 6.2金属穿孔板试验筛筛孔尺寸
在金属穿孔板上，沿不同的两条直线方向选定需要测量的筛孔，两条直线所呈角度规定如下：对于圆孔应为90°或60°、对于方孔应为90°，每个方向上至少测量5个筛孔，如果筛孔数量未到到此要求，则测量所有筛孔。
按图4或图5所示，测量所选圆孔的直径或方孔中间位置处的宽度尺寸，取所有测
3
