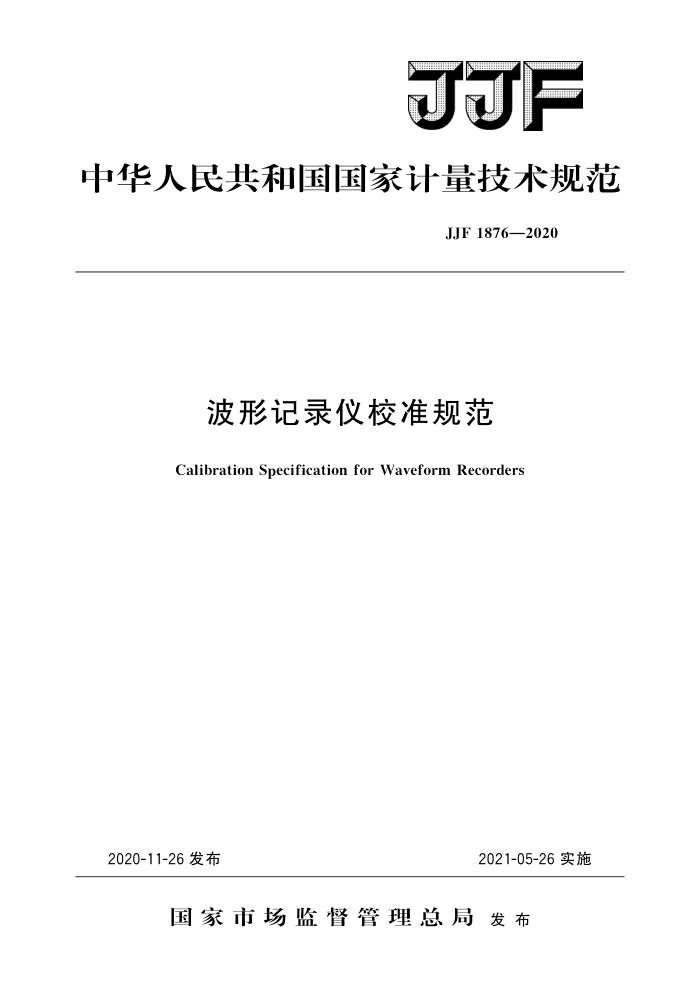

JJF
中华人民共和国国家计量技术规范
JJF 1876—2020
波形记录仪校准规范
Calibration Specification for Waveform Recorders
2020-11-26发布
2021-05-26实施
国家市场监督管理总局发布 JJF1876—2020
波形记录仪校准规范 Calibration Specification for
JJF 1876—2020
WaveformRecorders
归口单位：全国无线电计量技术委员会主要起草单位：广东省计量科学研究院
广东省计量科学研究院东莞计量院
参加起草单位：辽宁省计量科学研究院
日置（上海）商贸有限公司
本规范委托全国无线电计量技术委员会负责解释 JJF1876—2020
本规范主要起草人：
常志方（广东省计量科学研究院）张楠（广东省计量科学研究院东莞计量院）刘文刚（广东省计量科学研究院）
参加起草人：
陈益胜（广东省计量科学研究院）
黎永涛（广东省计量科学研究院东莞计量院）郝松（辽宁省计量科学研究院）李瑞峰［日置（上海）商贸有限公司 JJF1876—2020
目 录
引言 1
(IⅡ) (1) (1 ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (4) (4) (5) (5) (5) (6) (6) (7) (8) (10) (12)
范围· 2 引用文件· 3 概述
计量特性. 4. 1 直流电压. 4. 2 交流电压 4.3 时基· 4. 4 频带宽度 4.5 输人电阻· 4.6 直流增益· 4.7 记录时间长度 5 校准条件 5.1环境条件 5.2 测量标准及其他设备 6 校准项目和校准方法.. 6.1外观及工作正常性检查· 6.2 直流电压· 6.3 交流电压 6.4 时基 6.5 频带宽度· 6.6 输人电阻…· 6.7 直流增益.· 6.8 记录时间长度. 个 校准结果表达
4
复校时间间隔附录A 原始记录格式附录 B 校准证书内页格式附录 C 不确定度评定示例
8
1 JJF1876—2020
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》编写。
本规范参考了JJF1057《数字存储示波器校准规范》、 GB/T15289《数字存储示波器通用规范》以及IEEEStd1057《数字式波形记录仪IEEE标准》。
本规范为首次发布。
II JJF1876—2020
波形记录仪校准规范
1范围
本规范适用于电压幅度量程5mV～1000V、频率范围DC～2MHz的电压测量式波形记录仪的校准。
2 引用文件
本规范引用了下列文件： JJF1057数字存储示波器校准规范 GB/T15289数字存储示波器通用规范 IEEEStd1057数字式波形记录仪IEEE标准（IEEEStandardforDigitizing
Waveform Recorders)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3概述
波形记录仪，是以电压量测量并记录电气参数的综合性仪表，其类型可分为模拟式波形记录仪和数字式波形记录仪。模拟式波形记录仪是以模拟记录笔在记录纸上记录测量得到的数据。数字式波形记录仪是将测量得到的波形数据存储于记录仪中，在测量和记录完成后，可调出所记录波形及数据。波形记录仪广泛应用于电力、电子、交通安全监控、环境监测等行业领域。
4计量特性 4.1直流电压
测量范围：±（5mV~1000V）；最大允许误差：±（0.25%FS1%FS）。
4.2交流电压
测量范围：5mV1000V（峰-峰值）；最大允许误差：士（0.5%FS～3%FS）。
4.3时基
最大允许误差：±1×10-6。 4.4频带宽度
频率范围：≤2MHz（一3dB）。 4.5输人电阻
范围：50Q~100MQ；
1 JJF1876—2020
最大允许误差：土1%。 4.6直流增益
最大允许误差：士（0.25%～1%）。 4.7记录时间长度
最大允许误差：土1×10-6（数字式波形记录仪）；土3%（模拟式波形记录仪）。 注：以上技术指标不作合格性判别，仅提供参考。
5校准条件 5.1环境条件
环境温度：（23士5）℃；相对湿度：≤80%；电源要求：（220士11）V，（50士1）Hz；周围无影响仪器正常工作的机械振动和电磁干扰。
5.2测量标准及其他设备 5.2.1标准直流电压源
电压范围：士（1mV1000V）；最大允许误差：士（0.02%～0.1%）。
5.2.2标准正弦交流电压源
电压范围：1mV~1000V；最大允许误差：士（0.1%～1%）；频率范围：50Hz～10kHz；最大失真：≤1%。
5.2.3任意波形发生器
频率范围：1uHz～5MHz; 最大允许误差：±1×10-7；输出功率电平范围：（一50～十20）dBm；幅度平坦度：优于士0.3dB。
5.2.4电阻测量仪
电阻测量范围：10Q～300MQ；最大允许误差：0.2%。
5.2.5502匹配负载
频率范围：DC～5MHz; 最大允许误差：士1%。
6 校准项目和校准方法
校准项目见表1校准项目表
2 JJF1876—2020
表1校准项目表
序号 1 2 3 4 5 6 7 8 6.1外观及工作正常性检查 6.1.1被校准波形记录仪应无影响正常工作及读数的机械损伤，功能标识清晰，各开关、按钮工作正常，旋钮转动灵活。供电接口应标识出所需电压以及频率范围。 6.1.2被校准波形记录仪接通电源后，仪器应能正常工作，各功能切换正常，各类触发功能正常。 6.1.3被校准波形记录仪及校准用测量标准应按规定时间预热（一般为30min）。 6.1.4将检查结果记录于附录A的A.1中。 6.2直流电压 6.2.1仪器连接如图1所示。
数字式波形记录仪校准项目外观及工作正常性检查
模拟式波形记录仪校准项目外观及工作正常性检查
直流电压交流电压时基频带宽度输入电阻直流增益记录时间长度
直流电压交流电压
频带宽度输入电阻
记录时间长度
标准直流电压源
波形记录仪
①输入
输出
图1直流电压校准连接图
6.2.2被校仪器为数字式波形记录仪时，设置直流电压测量功能，被校准通道直流偏置设为零。根据量程，设置标准直流电压源输出正电压，使被校准波形记录仪波形显示低于屏幕最顶端1格，从被校准波形记录仪上读出直流电压指示值U，+，记录于A.2 中。设置标准直流电压源输出负电压，使被校准波形记录仪波形显示高于屏幕最底端 1格，从被校准波形记录仪上读出直流电压指示值U1-，记录于A.2中。
被校仪器为模拟式波形记录仪时，在无电压输入状态下，调节记录笔，使其位于记录纸电压测量轴中心刻度位置，走纸速度设为合适值。根据量程，调节标准直流电压源输出正电压，使记录波形与记录纸满刻度顶端下一整格处刻度对齐，读出此时的标准直流电压源电压值U，记录于A.2中。再调节标准直流电压源输出负电压，使记录波形与记录纸满刻度的底端上一整格处刻度对齐，读出此时的标准直流电压源电压值 Us-，记录于A.2中 6.2.3在波形记录仪的不同量程，重复6.2.2。
3
