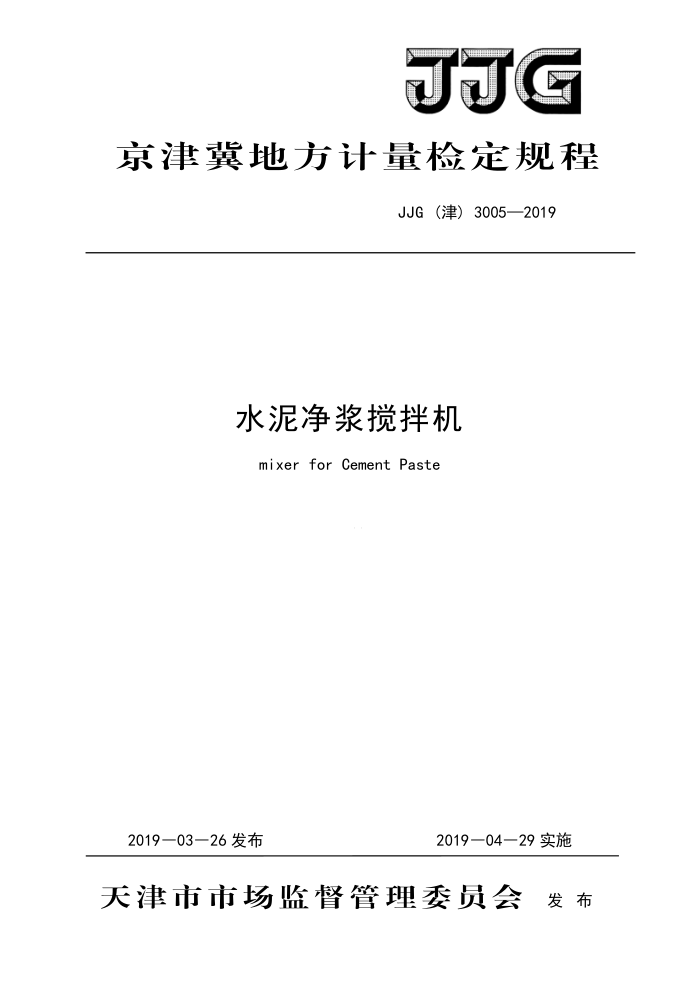

JJG
京津冀地方计量检定规程
JJG（津）3005—2019
水泥净浆搅拌机
mixer for Cement Paste
2019—04—29实施
2019—03一26发布
天津市市场监督管理委员会发布 JJG（津）3005—2019
水泥净浆搅拌机
JJG（津）3005-2019 代替JJG（津）004—2008
mixer forCementPaste
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
河北省计量监督检测院
北京市计量检测科学研究院
本规程委托天津市计量监督检测科学研究院负责解释 JJG（津）3005—2019
本规程主要起草人：
王鹏 （天津市计量监督检测科学研究院）王小终 (河北省计量监督检测院）闫瑞 （北京市计量检测科学研究院）
参加起草人：
张 涛 （天津市计量监督检测科学研究院）贾启坤 （天津市计量监督检测科学研究院）高 坤 （天津市计量监督检测科学研究院）郑 辉 (天津市计量监督检测科学研究院）张 博 （北京市计量检测科学研究院）赵 强 （北京市计量检测科学研究院）韩 超 （北京市计量检测科学研究院）汪宁溪 (北京市计量检测科学研究院） JJG（津）3005—2019
目 录
引言 1 范围· 2 引用文件· 3 概述
(II) (1） -(1) ..(1)
计量性能要求 4. 1 搅拌叶片转速 4.2 自动控制程序搅拌时间 4.3 搅拌锅深度 4. 4 搅拌锅内径 4. 5 搅拌锅壁厚 4.6 搅拌叶片总宽· 4. 7 搅拌叶片总长 4.8 搅拌叶片与锅底、锅壁的间隙：
(1) ..(1) .(1) (1) .(1) :(1) (1) .(2) .(2) (2) ..(2) .(2) -(3) ....(3) ...(4)
通用技术要求 6 计量器具控制· 6. 1 检定条件…· 6.2 检定项目· 6.3 检定方法· 6.4 检定结果的处理· 6.5 检定周期· 附录A 检定记录格式. 附录B 检定证书背面格式：附录C检定结果通知书背面格式
5
(4) +......(5)
(6) (7)
I JJG（津）3005—2019
引言
本规程依据JJF1002-2010《国家计量检定规程编写规则》给出的规则和格式编制。 本规程编写参照了GB/T1346-2011《水泥标准稠度用水量、凝结时间、安定性检验
方法》、JC/T729-2005《水泥净浆搅拌机》等最新国家和行业标准。
本规程代替JJG（津）004-2008《水泥净浆搅拌机》地方检定规程，与JJG（津）
004-2008《水泥净浆搅拌机》相比，主要变化如下：
1.按照JJF1002-2010《国家计量检定规程编写规则》引言为必备内容的要求，增加了引言部分内容。
2.不再检测锅底曲率半径等边缘几何参数，更加贴合行业标准和实际工作。
II JJG（津）3005—2019
水泥净浆搅拌机检定规程
1范围
本规程适用于新制造、使用中和修理后的水泥净浆搅拌机（简称搅拌机）的首次检定、后续检定和使用中检查。 2 引用文件
本规程引用下列文件： GB/T1346《水泥标准稠度用水量、凝结时间、安定性检验方法》
JC/T729《水泥净浆搅拌机》 凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件
，其最新版 （包括所有的修改单）适用于本规程 3 概述
水泥净浆搅拌机主要由搅拌锅、搅拌叶片、 传动机构和控制系统组成，搅拌叶片在搅拌锅内做旋转方向相反的公转和自转， 并可在竖直方向调节。 搅拌锅可以升降，传动机构保证搅拌叶片按规定的方向和速度运转， 控制系统具有按程序自动控制与手动控制两种功能。 4 计量性能要求 4. 1 搅拌叶片转速
搅拌叶片转速要求见表1.
表1搅拌机搅拌叶片转速要求一览
搅拌叶片搅拌速度
转速度（r/m
自转速度（r/min）
1 r
62±5 125±10
慢速快速
140±5 285±10
4.2自动控制程序搅拌时间：慢速（120土3）S，停转（15土1）S，快速（120土3）s。 4.3 搅拌锅深度：139mm±2mm。 4.4搅拌锅内径：160mm±1mm。 4.5搅拌锅壁厚：大于等于0.8mm。 4.6搅拌叶片总宽：111.0mm~112.5mm。 JJG（津）3005—2019
4.7搅拌叶片总长：165mm±1mm。 4.8搅拌叶片与锅底、锅壁的间隙：2mm±1mm。 5 通用技术要求 5.1外观要求 5.1.1产品应带有铭牌（标明型号、规格、出厂编号、制造厂商、生产日期）及说明书。 5.1.2外形结构完好，无影响正常结构的机械损伤，整机没有锈蚀，其开关按键等操作灵活可靠，标志清晰明确 5.2其他技术要求 5.2.1 机头醒目位置有搅拌叶片公转方向的标志。搅拌叶片自转方向为顺时针，公转方向为逆时针， 搅拌机的旋转方向应与标注方向相一致。 5.2.2# 搅拌机的运转的声音应正常，锅与叶片应平稳，不应有明显的晃动现象，电器控制安全， 灵敏可靠。 5.2.3# 搅拌 机的电气部分应当绝缘良好， 整机绝缘电阻≥2MQ。 6 计量器具控制
检定条件 6.1.1 检定时的环境条件 6.1.1.1 温度 6.1.1.2 搅拌机应保持清洁，周围无腐蚀性气体。 6.1.1.3 电源电压的波动不超过土10%。 6.1.2 检定设备 6.1.2.1 转速测量仪表：准确度优于0.5级 6.1.2.2 秒表：准确度优于0.1s。 6.1.2.3 深度尺：量程200mm，分度值0.02mm。 6.1.2.4 游标卡尺：量程200mm，分度值0.02mm。 6.1.2.5 钢丝：直径为Φ1mm和Φ3mm。 6.1.2.6 内径千分尺：分度值不大于0.02mm。 6.1.2.7 测厚卡规：分度值不大于0.02mm。 6.1.2.8 兆欧表额定直流电压500V，准确度不低于2.5级 2
6. 1
10~ 25
相对湿展
