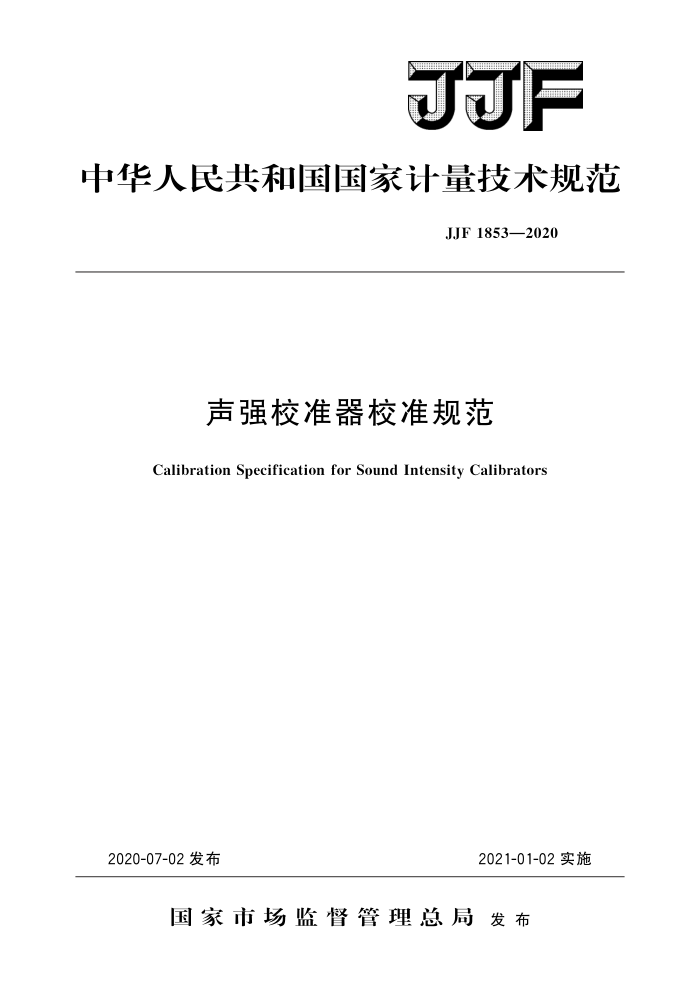

JJF
中华人民共和国国家计量技术规范
JJF1853—2020
声强校准器校准规范
Calibration Specification for Sound Intensity Calibrators
2020-07-02发布
2021-01-02实施
国家市场监督管理总局发布 JJF1853—2020
声强校准器校准规范 Calibration Specification for Sound
JJF 1853—2020
Intensity Calibrators
归口单位：全国声学计量技术委员会起草单位：北京航天计量测试技术研究所
中国计量科学研究院湖南声仪测控科技有限公司北京长城计量测试技术研究所上海珩昕信息科技有限公司
本规范委托全国声学计量技术委员会负责解释 JJF1853—2020
本规范起草人：
闫 磊 (北京航天计量测试技术研究所) 白 天（北京航天计量测试技术研究所）牛 锋（中国计量科学研究院）刘湘衡（湖南声仪测控科技有限公司）杨晓伟 （北京航天计量测试技术研究所）张炳毅（北京长城计量测试技术研究所）王欢（上海昕信息科技有限公司） JJF1853—2020
目 录
引言
(IⅡ) (1) (1) (1) (1) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (8) (8) (8) (8) (9) (9) (10) (12) (15)
范围· 2 引用文件 3术语和计量单位· 3.1 术语和定义 3.2 量和单位 4 概述 5 计量特性· 5.1 声压级… 5. 2 声强级·· 5.3 频率 5. 4 总谐波失真 5. 5 剩余声强测量装置的幅相一致性 6校准条件。 6.1 环境条件 6.2 测量标准器及其他设备 7校准项目和校准方法 7. 1 校准项目 7. 2 校准方法 8校准结果表达 8.17 校准记录· 8.2 校准数据处理· 8.3 校准证书.. 8.4校准结果的测量不确定度…. 9复校时间间隔..· 附录A 校准记录的内容和格式附录B校准证书的内容和格式附录C测量不确定度评定示例
1
1 JJF1853—2020
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。本规范在制定中参考了GB/T17561一1998《声强测量仪 用声压传声器对测量》、JJG176一2005《声校准器》、JJG992一2004《声强测量仪》中规定的测量方法
本规范为首次发布。
II JJF1853—2020
声强校准器校准规范
1范围
本规范适用于校准p-p探头声强测量仪用声强校准器的校准。 2 引用文件
本规范引用了下列文件： JJG176—2005声校准器 JJG607—2003声频信号发生器 JJG992一2004声强测量仪 JJF1001一2011通用计量术语及定义 JJF1034声学计量名词术语及定义 JJF1059.1一2012测量不确定度的评定与表示 GB/T2900.86一2009电工术语声学和电声学 GB/T3102.7一1993声学的量和单位 GB/T3947一1996声学名词术语 GB/T17561一1998声强测量仪用声压传声器对测量 GB/T20441.4一2006测量传声器工作标准传声器规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语和定义
JJF1001一2011、JJF1034和GB/T3947一1996界定的及以下术语和定义适用于本规范。 3.1.1声强探头soundintensityprobe
输出信号能被处理以获得特定方向的声强成分的换能器系统。 ［GB/T17561—1998，定义3.1]
3.1.2p-p探头p-pprobe
由两个相距一已知固定距离的传声器组成的探头。两传声器测量声压：其平均值被
认为是探头参考点的声压，而声压微分可用来推导声质点速度分量。
［GB/T17561—1998，定义3.2] 注：P-p探头也称双传声器探头（two-microphoneprobe）。
3.1.3p-p探头通道间相位差phase differencebetween probe channelsfora p-pprobe
在输入相同时，p-P探头各通道间相位响应的差，包括传声器前置放大器和电缆（如果它们是探头的组成部分）。
1 JJF1853—2020
［GB/T17561—1998，定义3.6 注：P-P探头通道间相位差是频率的函数。
3.1.4P-p探头中传声器标称间距 nominal separation of microphonesinap-pprobe
在一个仪器中用来直接计算声强的固定的间距值。在特定频率范围内，它是两个传声器有效间距的平均值。
［GB/T17561—1998，定义3.7]
3.1.5声强处理机soundintensityprocessor
与指定探头连用以测定声强的装置。处理机以声强和声压或声强级和声压级的形式在1/1倍频程带或1/3倍频程带显示结果。
［GB/T17561—1998，定义3.8]
3.1.6剩［残」余声强residualintensity
当处理机两通道输人相同的电信号时，或当与处理机相连探头的换能器输人相同的声压时，由于测量通道间的相位差产生的无功声强。
「GB/T17561—1998，定义3.10
3.1.7声压-剩［残］余声强指数pressure-residualintensityindex
当处理机两通道输人相同的粉红噪声电信号时或当与处理机相连探头的换能器输人相同的粉红噪声声信号时，在1/1倍频程带或1/3倍频程带内，指示的声压级与指示的剩余声强级的差值（按空气密度为1.2048kg/m计算）。
［GB/T17561—1998，定义3.11] 注：此指数仅用于需要独立地指示声压级的场合。
3.1.8剩［残」余声强测量装置residualintensitytestingdevice
使用相同的声压同时施加于p-P探头的传声器，在某频带内和在一个或多个声压级上能直接计算声压一剩余声强指数的装置。
「GB/T17561—1998，定义3.19 3.2量和单位
GB/T3102.7一1993规定的量和单位适用于本规范。
4概述
声强校准器是一种用于校准p-p探头声强测量仪的仪器，一般包含声源、声压和声强校准耦合器、剩余声强测量装置，声强校准耦合器内部包含声阻抗耦合元件，将耦合腔内部分隔为两个腔室，使两腔室内的声压信号产生一个固定的相位差。校准时将P-P 探头传声器置于密闭耦合器中，声强校准器可模拟在P-P探头传声器标称间距条件下沿声强探头的轴向（或径向）传播的单频和宽频声强信号。
声强校准器主要有以下三种用途： a）声强校准； b）声压校准； c）声压-剩余声强指数测量。
2 JJF1853—2020
5计量特性
5.1声压级
声强校准器在密闭耦合腔内产生的声压级一般不小于90dB（基准声压为20uPa），与制造商提供的规定声压级之差一般不超过士0.4dB。 5.2声强级
在传声器标称间距条件下，声强校准器在密闭耦合腔内产生的模拟声强级与制造商提供的规定声强级之差一般不超过士0.5dB。 5.3频率
声强校准器产生的正弦声信号频率一般在160Hz～1250Hz频率范围内，产生的声信号频率与制造商提供的规定频率之差（以百分比表示）一般不超过士1.7%。 5.4总谐波失真
在声强校准器的各规定频率点上，其最大总谐波失真一般不超过3.0%。 5.5剩余声强测量装置的幅相一致性
声强校准器若包含剩余声强测试装置，测试装置发生的粉红噪声（或白噪声）信号一般在45Hz～7.1kHz的频率范围之内。
在45Hz～1000Hz的频率范围内，测试装置向两只传声器提供的声信号的声压级差一般在士0.10dB之内，其相位差的绝对值一般不大于0.10°
注：由于校准无需作出合格与否的判定，因此第5章中给出的技术要求仅供参考。
6校准条件 6.1环境条件
声强校准器应在以下环境条件下进行校准：
空气温度：20℃~26℃；一相对湿度：25%～90%； —静压：80kPa～105kPa。 一校准时背景噪声应低于被校声强校准器相应规定声压级50dB
6.2测量标准器及其他设备
a）参考传声器至少两只符合GB/T20441.4一2006要求的声压型工作标准传声器（WSP）。 b）前置放大器至少两只前置放大器，在20Hz～20kHz频率范围内，总谐波失真不大于0.1%，
A计权本机噪声不大于10uV。
c）适调放大器至少包含两个测量放大通道，在20Hz～20kHz频率范围内，总谐波失真不应大
于0.1%。
d）多通道声分析仪
3
