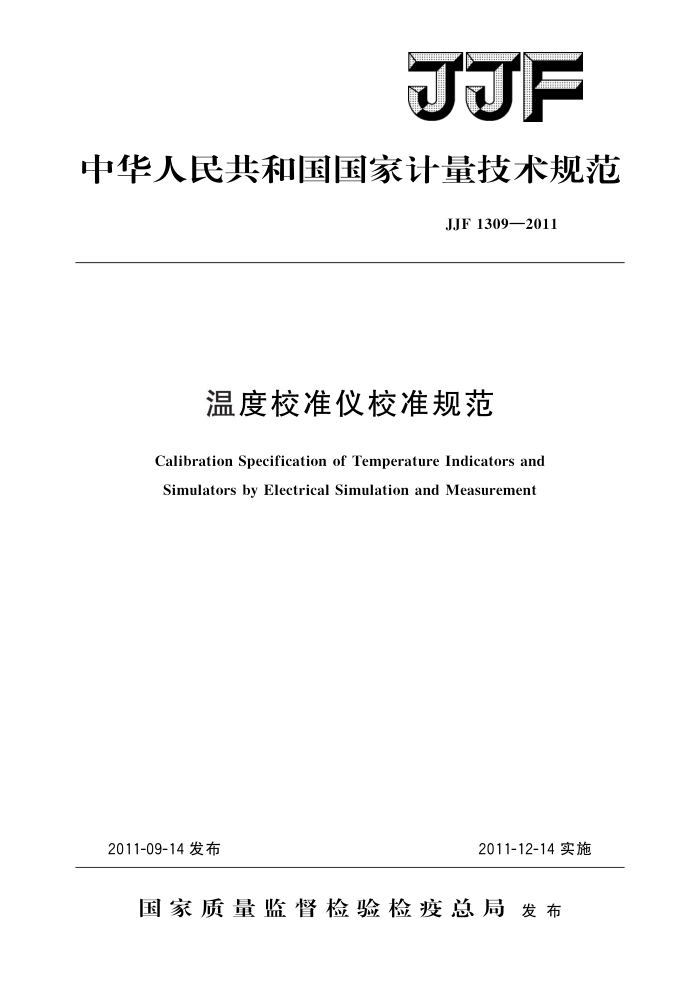

中华人民共和国国家计量技术规范
JJF1309—2011
温度校准仪校准规范
Calibration Specification of Temperature Indicators and Simulators by Electrical Simulation and Measurement
2011-09-14发布
2011-12-14实施
国家质量监督检验检疫总局发布 JJF1309—2011
温度校准仪校准规范 Calibration Specification of Temperature Indicatorsand SimulatorsbyElectrical
JJF 1309—2011
Simulation and Measurement
本规范经国家质量监督检验检疫总局于2011年9月14日批准，并自
2011年12月14日起施行。
归口单位：全国温度计量技术委员会主要起草单位：上海市计量测试技术研究院参加起草单位：中国测试技术研究院
大连市计量检定测试所北京康斯特仪表科技股份有限公司山东省计量科学研究院河北省计量监督检测院
本规范委托全国温度计量技术委员会负责解释 JJF 1309—2011
本规范主要起草人：
朱家良（上海市计量测试技术研究院）凌彦萃（上海市计量测试技术研究院）
参加起草人：
陈桂生（中国测试技术研究院）李颖（大连市计量检定测试所）刘宝琦（北京康斯特仪表科技股份有限公司）孙淑兰（山东省计量科学研究院）刘红彦（河北省计量监督检测院） JJF1309—2011
目 录
1 范围 2 引用文件.. 3
(1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (7) (7) (8) (9) (13) (15) (18) (21) (23)
概述· 计量特性
A
4. 1 示值误差· 4. 2 输出误差· 4.3 模拟热电阻的激励电流有效范围 4. 4 温度输出的最小步进值 5校准条件.. 5.1标准器及其他设备 5.2环境条件.. 5.3 电源 6 校准项目和校准方法 6.1 校准项目·. 6.2 校准方法· 6.3 数据处理原则·· 7 校准结果的表达·.
复校时间间隔附录A 补偿导线的校准方法附录B 温度校准仪校准原始记录格式附录 C 温度校准仪示值误差测量结果的不确定度评定附录 D 温度校准仪输出误差测量结果的不确定度评定附录E 热电阻的微分电阻和热电偶的塞贝克系数附录F 校准证书内页格式
8 JJF1309—2011
温度校准仪校准规范
1范围
本规范适用于温度校准仪的校准。温度校准仪可以配接热电阻或热电偶以测量温
度，也可以模拟热电阻、热电偶或过程信号的输出以校准温度二次仪表，
温度校准仪（以下简称校准仪）可以是多功能校准仪中的一部分。
2 引用文件
本规范引用下列文件： JJG617一1996数字温度指示调节仪 GB/T16839.2一1997热电偶第2部分：允差 JB/T8622一1997工业铂热电阻技术条件及分度表 JB/T8623一1997工业铜热电阻技术条件及分度表凡是注日期的引用文件，仅注日期的版本适用本规范，凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3概述
校准仪具有测量和输出两种功能，属于温度测量仪表中的多功能计量器具。校准仪可以测量和模拟热电阻的类型通常有Pt100，Pt500，Pt1000，Cu50，Cu100等；测量和模拟热电偶的类型通常有B、S、R、K、N、E、J、T等；模拟过程信号输出的直流电流为4mA~20mA或直流电压为1V~5V等。
校准仪设置在测量状态时，可以与热电阻或热电偶连接以测量温度，相当于一台数字温度指示仪。校准仪在连接热电偶测量温度时，通常具有内置参考端温度自动补偿功能，可以不用外接冷端补偿器直接与热电偶连接。有些校准仪能手动切换补偿功能
校准仪设置在输出状态时，可以模拟各种热电阻、热电偶和温度变送器输出相应的标准电信号以校准温度二次仪表。通常以数字键盘的形式设定模拟的温度值，也可以用最小步进方式增加或递减温度以适用于模拟式温度二次仪表的校准。校准仪在模拟热电偶输出时，通常也具有参考端温度自动补偿功能，使模拟热电偶的输出呈参考端温度为输出端子处温度的电势。有些校准仪能手动切换补偿功能。
模拟热电阻和热电偶时，温度与电阻的对应关系以及温度与电势的对应关系均遵循 GB/T16839.2—1997，JB/T8622—1997，JB/T8623—1997标准要求。
4计量特性
4.1示值误差
校准仪设置在测量状态时，作为数字温度指示仪使用，其示值与输入标准值的差为校准仪的示值误差。示值的最大允许误差通常不超过士（0.01～0.6）℃。
1 JJF1309—2011
4.2输出误差
校准仪设置在输出状态时，作为各种模拟热电阻或模拟热电偶使用，输出的模拟温度与设置的温度值之差为输出误差。输出的最大允许误差通常不超过士（0.03～ 0.6）℃。模拟过程信号输出的最大允许误差通常不超过输出值的士0.02%。 4.3 模拟热电阻的激励电流有效范围
校准仪在模拟热电阻时符合输出误差要求的激励电流应具有一定范围，通常应在
0.1mA~4 mA。 4.4温度输出的最小步进值
校准仪设置在输出状态时，输出温度值的设置应有一定的最小步进值。最小步进值通常有1℃、0.1℃等。
注：以上指标不适用于合格性判别，供参考。
5校准条件
5.1 标准器及其他设备
校准时所需的标准仪器及配套设备按被校校准仪的类型可从表1中参考选择。选用的原则为：校准时由标准仪器及配套设备引人的扩展不确定度U（k=2），相对于被校校准仪的最大允差应尽可能小，以满足校准工作的要求。
表1标准仪器及配套设备
序号
仪器设备名称
技术要求
用途模拟热电偶的输出，为校准仪在测量状态时提供热电偶的 大于100Q 输人测量模拟热电阻的输出和激励电流范围
备注
0.001级~0.05级直流电压： (0~100)mV
直流低电势电位差计或标准直流电压源
输出阻抗不
1
2
电桥
0.001级及以上
模拟热电阻的输出，为校准仪在测量状态时提供热电阻的输入
直流电阻箱
0.01级，0.02级
3
补偿导线应与校准时 校准具有热电偶参的热电偶分度号相配， 考端温度自动补偿功并经校准具有15℃～ 能的校准仪时用的专 25℃的修正值
补偿导线的校准方法见附录A
补偿导线
用连线
0℃恒温器可用冰点槽代替
0℃恒温器的温度偏差不超过士0.05℃
5
0℃恒温器
2 JJF1309—2011
表1(续) 技术要求
序号
用途
备注
仪器设备名称
三线制连接时，三根导线电阻之差应尽可能小。在阻值无明确规定时，可在同一根铜导线上等长度（通常不超过 1m）截取三段作为连接导线 0.01级及以上直流电压： (0~100)mV (0~10)V 直流电流： (0~22）mA 电阻：10Q~3kQ
校准仪测量状态时，其输入端与直流电阻箱之间的连接导线
6
专用连接导线
测量校准仪的输人和输出
1
数字多用表
5.2环境条件
环境温度：15℃～25℃；相对湿度：<85%。 环境条件应同时满足标准器使用的相关要求注：如不能满足标准器使用的环境要求，在不确定度评定时应考虑增加标准器不确定度的可能。
5.3电源
校准时的工作电源应满足被校校准仪和标准器正常工作的相关要求，
6校准项目和校准方法
6.1校准项目
a）校准仪的校准项目：示值误差和输出误差， b）功能检查项目：模拟热电阻激励电流有效范围和温度输出的最小步进值。
6.2校准方法 6.2.1示值误差 6.2.1.1准备工作
（1）连接与设置按说明书要求将校准仪设置为测量状态，选择传感器的类型，按图1～图4将校准
仪与标准器连接。选择热电阻测量温度时，根据委托方的要求选用三线制或四线制进行；选择热电偶测量温度时，具有参考端温度自动补偿功能可选择的校准仪，应设置在有补偿状态，选择匹配的补偿导线，与校准仪输人端的连接应有良好的接触。
3 JJF1309—2011
专用连接导线
输 校准仪入 （测量状态）端 配热电阻
直流电阻箱
图 1 校准仪测量状态时配热电阻 【（三线制）的校准连接图
输 校准仪入 （测量状态）端 配热电阻
直流电阻箱
图 2 校准仪测量状态时配热电阻（四线制）的校准连接图
铜导线
+
+
输 校准仪入 （测量状态）端 配热电偶
标准直流电压源
图3 校准仪测量状态时配热电偶（无参考端温度自动补偿）的校准连接图
铜导线
补偿导线
输 校准仪入 （测量状态）端 配热电偶
4
标准直流电压源
0°C
0C恒温槽
图4校准仪测量状态时配热电偶（具有参考端温度自动补偿）的校准连接图（2）通电预热预热时间按制造厂说明书中的规定确定，一般不少于15min。具有参考端温度自
动补偿的校准仪的预热时间不少于30min。
（3）选择校准点校准点应按测量范围均匀分布，一般包括上限值、下限值和中间点附近在内不少于
5个点。允差不超过士0.02%的校准仪一般不少于7个校准点。
（4）调整零点通电预热后，具有零点调整功能的校准仪在必要时可进行零点调整，应按校准仪说
明书的方法操作。 6.2.1.2测量方法 4
