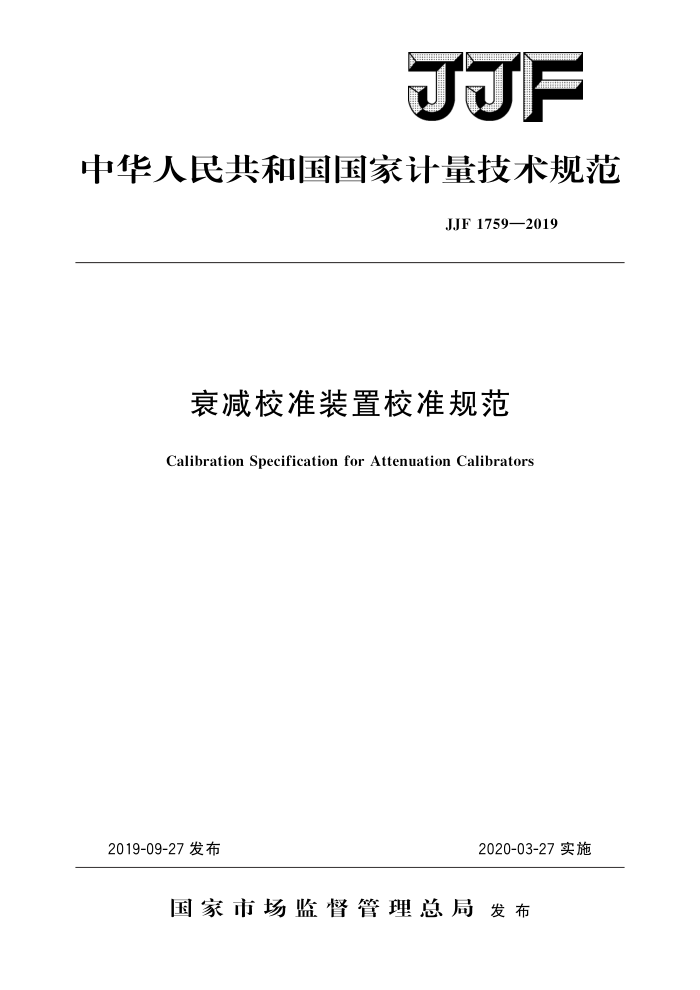

JJF
中华人民共和国国家计量技术规范
JJF1759—2019
衰减校准装置校准规范
Calibration Specification for Attenuation Calibrators
2019-09-27发布
2020-03-27实施
国家市场监督管理总局发布 JJF1759—2019
衰减校准装置校准规范
JJF 1759—2019 代替JJG424—1986
Calibration Specification for
Attenuation Calibrators
归口单位：全国无线电计量技术委员会
主要起草单位：中国航天科工集团二院203所参加起草单位：中国计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1759—2019
本规范主要起草人：
徐宝利（中国航天科工集团二院203所）张玥（中国航天科工集团二院203所）李放（中国航天科工集团二院203所）
参加起草人：
梁伟军（中国计量科学研究院）贾超 （中国计量科学研究院) JJF1759—2019
目 录
引言 1 范围· 2 概述· 3 计量特性 4 校准条件 5 校准项目和校准方法 5.1 校准项目 5. 2 校准方法·· 6 校准结果表达 7 复校时间间隔附录A原始记录格式附录B校准证书内页格式附录C主要项目校准结果的不确定度评定示例
(Ⅱ) (1) (1 ) (1) (1) (2) (2) (2) (2) (3) (4) (5) (6) JJF1759—2019
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》编写。本规范是对JJG424一1986《TO7（TO7A）型衰减校准装置检定规程》的修订，主要变化如下：
对原规程的适用范围进行了修订，由原仅适用于TO7（TO7A）、TO6、VM-3
改为适用于现在通用的衰减校准装置，规范的名称变更为《衰减校准装置校准规范》；
对原规程的频率范围进行了扩展；一对原规程中检定用标准仪器的范围进行了更改本规范的历次版本发布情况为：
JJG424—1986。
II JJF1759—2019
衰减校准装置校准规范
1范围
本规范适用于频率范围为100kHz～50GHz的衰减校准装置的校准。
2概述
衰减校准装置的种类很多，其测量原理主要使用替代方法和测量接收机法，从而实现衰减量的测量。衰减校准装置是无线电测量中的常用设备，用来测量各种类型的衰减器。
3计量特性
a）衰减量：0dB～100dB（100kHz～18GHz）；0dB～80dB（18GHz~ 50 GHz);
b）最大允许误差：±（0.02dB十0.002×A）（A：0dB～80dB）；±0.30dB (90dB),±0.40dB（100dB)。 4校准条件 4.1环境条件
a）环境温度：23℃士5℃； b）相对湿度：≤80%； c）电源要求：220V±11V，50Hz士1Hz; d）其他：周围无影响仪器正常工作的电磁干扰和机械振动。
4.2校准用设备 4.2.1标准衰减器
a）频率范围：100kHz～50GHz; b）衰减量：0dB～100dB（100kHz～18GHz），0dB～80dB（18GHz～
50 GHz);
c）不确定度：0.01dB～0.13dB（k=2）。 4.2.2信号发生器
a）频率范围：100kHz～50GHz; b）电平范围：一40dBm～十10dBm; 具有时基输人、输出功能。
4.2.3固定衰减器
a）频率范围：100kHz～50GHz; b）衰减量：6dB/10dB； c）电压驻波比：≤1.1（100kHz~18GHz)；≤1.2（18GHz～40GHz）；≤1.25
1 JJF1759—2019
(40GHz～50GHz)。
5校准项目和校准方法 5.1校准项目
a）外观及工作正常性检查； b）衰减量。
5.2校准方法 5.2.1外观及工作正常性检查
用目测法检查衰减校准装置的外观及附件，有无影响正常工作的机械损伤，供电电源标志是否明确并设置正确；附件是否齐全。
检查衰减校准装置通电后屏幕及指示灯显示是否正常，通电后自检通过，对衰减校准装置进行自校准。将检查结果记录在附录A中A.1。 5.2.2衰减量
a）按图1连接仪器，其中信号发生器和衰减校准装置采用共时基连接方式，仪器设备按要求预热。
共时基
信号发生器 固定衰减器 标准衰减器 固定衰减器 衰减校准装置
图1衰减量校准原理框图
b）校准频率应覆盖衰减校准装置频率范围的高、中、低端；或按出厂时校准所用频率进行校准；衰减量的校准应分别对应衰减器的挡位进行逐10dB校准。
c）将信号发生器的频率调整在测量频率f上：将标准衰减器设置在参考位置（OdB位置），调节信号发生器的输出功率电平（约为OdBm），使衰减校准装置工作在线性测量段（起始点一般指示为一20dBm～0dBm）。
d）设置衰减校准装置，将衰减测量显示置成OdB。 e）改变标准衰减器衰减值。待衰减校准装置的读数稳定后，将读数A记录在附录
A的表A.2中。
f）重复步骤e），对衰减校准装置进行不同衰减挡位校准。 g）重复c）～f)，对衰减校准装置进行逐频点校准。
6校准结果表达
衰减校准装置校准后，出具校准证书。校准证书至少应包括以下信息： a）标题：“校准证书”； b）实验室名称和地址； c）进行校准的地点（如果与实验室的地址不同）； d）证书的唯一性标识（如编号），每页及总页数的标识； e）客户的名称和地址；
2 JJF1759—2019
f）被校对象的描述和明确标识； g）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的
接收日期；
h）如果与校准结果的有效性和应用有关时，应对被校样品的抽样程序进行说明； i）校准所依据的技术规范的标识，包括名称及代号； i）本次校准所用测量标准的溯源性及有效性说明； k）校准环境的描述； 1）校准结果及其测量不确定度的说明； m）对校准规范的偏离的说明； n）校准证书签发人的签名、职务或等效标识； o）校准结果仅对被校对象有效的说明； p）未经实验室书面批准，不得部分复制证书的声明。 复校时间间隔
7
复校时间间隔由用户根据使用情况自行确定，推荐为1年。
3
