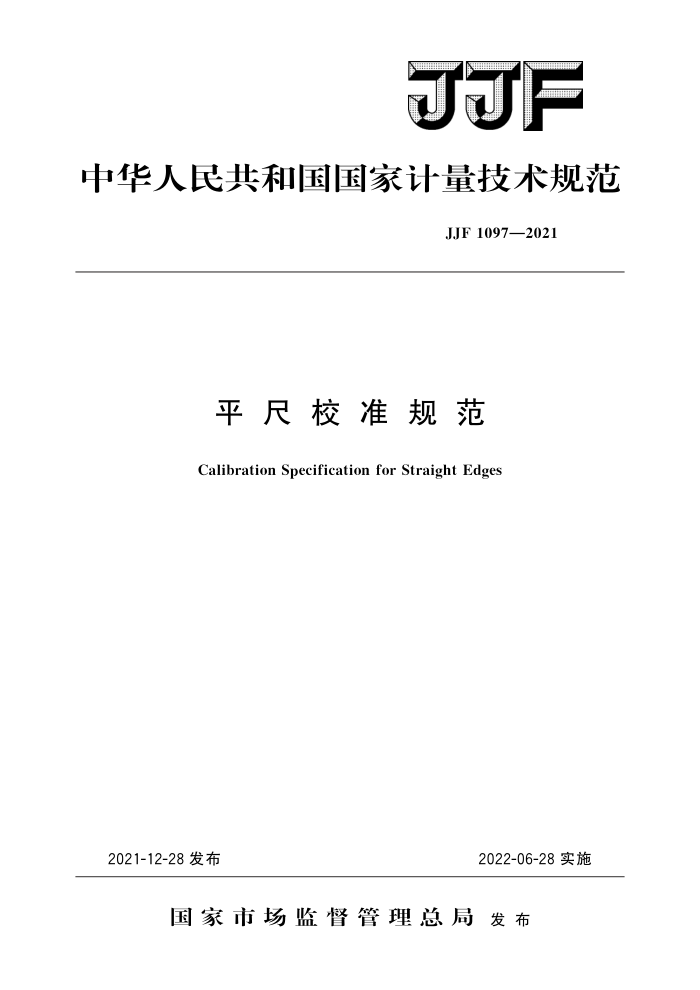

JJF
中华人民共和国国家计量技术规范
JJF 1097—2021
平尺校准规范
Calibration Specification for Straight Edges
2021-12-28发布
2022-06-28实施
国家市场监督管理总局发布 JJF1097—2021
平尺校准规范 Calibration Specificationfor
JJF 1097—2021 代替JJF1097—2003
Straight Edges
归口单位：全国几何量工程参量计量技术委员会
主要起草单位：北京市计量检测科学研究院
中国计量科学研究院北京交通大学
参加起草单位：工业和信息化部电子第五研究所
江苏省计量检测科学研究院
北京泛泰克斯仪器有限公司
本规范委托全国几何量工程参量计量技术委员会负责解释 JJF1097—2021
本规范主要起草人：
董志俊（北京市计量检测科学研究院）刘胜林（北京市计量检测科学研究院）杜华（中国计量科学研究院）孟令川 (北京交通大学)
参加起草人：
常青（工业和信息化部电子第五研究所）安婧婕（江苏省计量检测科学研究院）罗鸣 (北京泛泰克斯仪器有限公司) JJF1097—2021
目 录
引言范围·
(IⅡ) (1) (1) (1) (2) (2) (2) (2) (3) (4) (5) (5) (5) (5) (5) (6) (6) (7) (7) (7) (7) (8) (10) (13) (15)
1
2 引用文件. 3
概述计量特性
4 4. 1 表面粗糙度·
4.2 铸铁平尺工作面接触点面积比率和接触点数· 4.3 工作面直线度· 4. 4 平尺侧面对工作面的垂直度. 4.5 上工作面与下工作面（或支承面）的平行度： 5校准条件· 5. 1 环境条件 5.2 校准用计量器具. 6校准项目和校准方法· 6.1 表面粗糙度· 6.2 铸铁平尺工作面接触点面积比率和接触点数. 6.3 工作面的直线度· 6.4 侧面对工作面的垂直度 6.5 上工作面与下工作面（或支承面）的平行度
校准结果的处理 8 复校时间间隔· 附录A 平尺工作面直线度计算实例附录 B 平尺工作面直线度测量结果不确定度评定（电子水平仪）附录 C 平尺工作面直线度测量结果不确定度评定（激光准直测量系统）附录D 校准证书内容 ..
7
. JJF1097—2021
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本校准规范修订工作的基础性系列规范。
与JJF1097一2003《平尺校准规范》相比，除编辑性修改外主要技术变化如下：
测量设备中增加了激光准直测量系统；工作面直线度数据处理由“最小条件法”改为“工作面直线度数据处理采用两
端点法、最小二乘法或最小条件法（最小区域法）”，增加“按用户需要，可以在证书中注明数据处理方法”；
“用刀口尺和量块以光隙法校准”改为“用刀口形直尺和量块以光隙法或试塞
法校准”；
“上工作面与下工作面平行度”删除了“平板应高于平尺1级”，改为0级或
1级的检验平板；
将原正文中的“平尺工作面直线度校准实例”放在附录A“平尺工作面直线度
计算实例”中，并增加了两端点法、最小条件法和最小二乘法三种方法的实例对比；
修改了“平尺直线度校准结果测量不确定度评定实例”，根据所用电子水平仪
和激光准直测量系统分别列为附录B和附录C。
本规范的历次版本发布情况：
JJF1097—2003; JJG116—1983。
II JJF1097—2021
平尺校准规范
1 范围
本规范适用于铸铁、钢制及岩石平尺的校准，其他平尺的校准可参考本规范。
2 引用文件
本规范引用了下列文件： GB/T11336一2004直线度误差检测 GB/T24631.1一2009产品几何技术规范（GPS）直线度3 第1部分：词汇和参
数(ISO/TS12780-1：2003，IDT)
GB/T24760—2009铸铁平尺 GB/T24761—2009 钢平尺和岩石平尺凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用本规范。
3 概述
平尺是工作面为平面、用于测量工件表面直线度和平面度的量具。平尺的制造等级分为00级、0级、1级和2级。平尺一般有一个工作面或者上下两个工作面之分，其结构型式见图1、图2和图3。
T
（a）I字形
P
甲田甲
（b）ⅡI字形
（c）桥形
图1铸铁平尺的型式示意图
1
田田田图2钢平尺的型式示意图
X JJF1097—2021
图3岩石平尺的型式示意图
4计量特性 4.1表面粗糙度 4.1.1钢平尺工作面表面粗糙度不大于Ra0.20um，侧面表面粗糙度不大于Ra0.80um。 4.1.2岩石平尺工作面表面粗糙度不大于Ra0.40um，侧面表面粗糙度不大于Ra1.60um。 4.2铸铁平尺工作面接触点面积比率和接触点数
铸铁平尺工作面接触点面积比率和接触点数要求见表1。
表1铸铁平尺工作面接触点面积比率和接触点数
制造等级
校准项目
00
1
2
0
25mm×25mm单位面积
≥20%
≥16%
≥10%
内接触点面积比率 25mmX25mm单位面积
≥25
≥20
内接触点数
注： 1 距工作面边缘0.01L（最大为10mm）范围内接触点面积比率或接触点数不计，且任意点
都不得高于工作面。（其中L为平尺工作面长度） 2接触点数在任意25mmX25mm中接触点数之差应不大于5点，若有争议则以接触点面积
比率为评定依据。
4.3工作面直线度
工作面直线度要求见表2。
表2工作面直线度
制造等级
0级工作面直线度允差/μm 2. 2
1级
2级
规格/mm
00级
1. 3 1. 6 1. 8 2. 1 2. 5 3. 0
300 400 500 630 800 1000
4. 4 5. 0 6. 0 7. 0 8. 0 10.0
8.8 10.0 12.0 14.0 16.0 20.0
2. 6 3. 0 3. 5 4. 2 5. 0
2 JJF1097—2021
表2 工作面直线度（续）
制造等级
规格/mm
00级
0级工作面直线度允差/μm 6. 0
1级
2级
3. 6 4. 4 5. 4 6. 6 7. 8
12. 0 15. 0 18. 0 22.0 26.0 34.0 42. 0 52. 0 4. 0
24. 0 30.0 36.0 44. 0 52. 0 68.0 84.0 105.0 7. 0
1 250 1 600 2 000 2 500 3 000 4 000 5 000 6 300
7. 4 9. 0 11. 0 13. 0 17. 0 21.0
任意200mm
1. 1
1. 8
直线度允差计算公式：
00级： 0.6 μm +2. 4×10-6L 0级： 1 μm+4×10-6L 1级： 2 μm+8×10-6L 2级： 4μm+1.6×10-5L
(1) (2) (3) (4)
式中： L 平尺工作面长度。 注：距工作面边缘0.01L（最大为10mm）范围内直线度不计，且任意一点都不得高于工作面。
4. 4 平尺侧面对工作面的垂直度
平尺侧面对工作面垂直度要求见表3。
表 3 平尺侧面对工作面垂直度
制造等级
高度/mm >
00级
规格/mm
0级侧面对工作面垂直度允差/um
1级
2 级
75 75 75 80 80 100
6. 5 8. 0 9. 0 10. 5 12. 5 15. 0
300 400 500 630 800 1 000
11. 0 13. 0 15. 0 18. 0 21. 0 25. 0
22. 0 25.0 30.0 35.0 40. 0 50.0
44. 0 50. 0 60.0 70.0 80. 0 100.0
3
