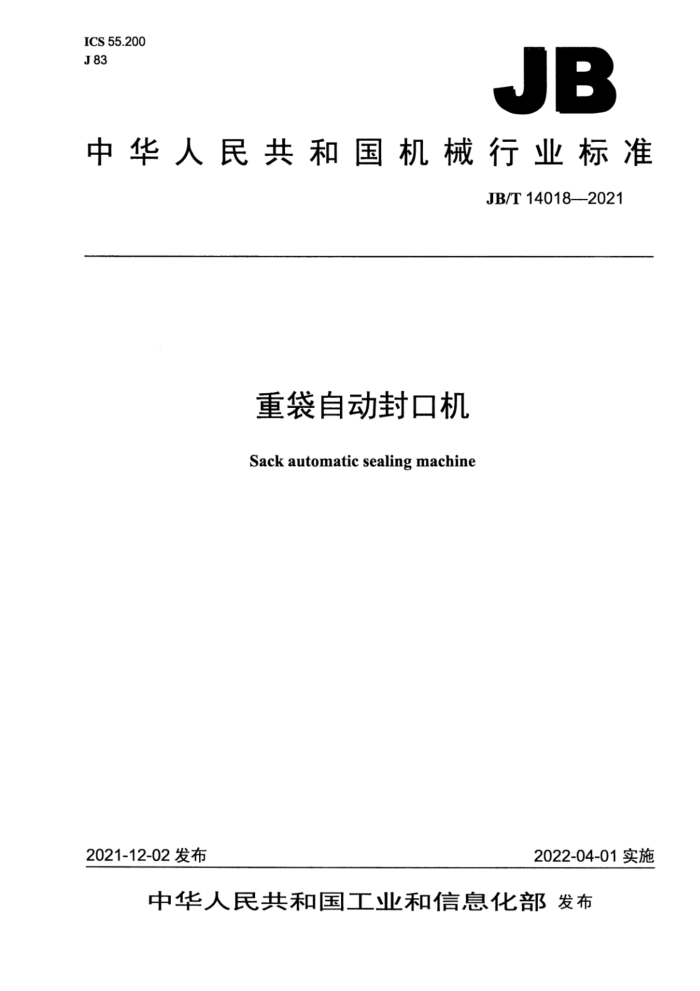

JB
中华人民共和国机械行业标准
JB/T14018--2021
重袋自动封口机
Sack automatic sealing machine
2021-12-02发布
2022-04-01实施 中华人民共和国
机械行业标准重袋自动封口机 JB/T 14018--2021
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-1.25印张·36千字
2022年4月第1版第1次印刷
定价：26.00元
*
书号：15111：16317 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版 目 次
前言 1范围 2规范性引用文件 3术语和定义 4型号、型式、基本参数与工作条件
4.1型号 4.2型式.. 4.3 基本参数... 4.4 工作条件 5技术要求
5.1 一般要求. 5.2 性能要求 5.3 电气安全要求 5.4 机械安全要求 5.5 卫生要求 5.6 外观质量和使用说明书要求 6试验方法 6.1 一般要求检查 6.2 性能试验. 6.3 电气安全试验. 6.4 其他安全检查 6.5 外观质量和使用说明书检查 7检验规则.
10 10 10
1
7.1 检验分类 7.2 出厂检验. 7.3 型式检验 8标志、包装、运输和贮存 8.1 标志. 8.2 包装... 8.3 运输和贮存附录A（资料性附录） 散口袋的类型及材料种类 A.1 敲口袋的类型 A.2 散口袋的材料种类
11 1
12 ..12
12 .. 12
图1FZR型图2FZSa型..
3 图5FZFb型图6FZFc型图7 FZZa型图8 FZZb型图9 FZCa型... 图10 FZCb型图11 重袋缝合自动封口机封口部位尺寸偏差图12 重袋折口包带自动封口机封口部位尺寸偏差。 图13 重袋两折侧封自动封口机封口部位尺寸偏差，图A.1 平口袋图A.2 M折袋图A.3 舌口袋
6
表1 热压封口强度，表2 重袋缝合自动封口机封口部位尺寸偏差要求. 表3重袋折口包带自动封口机封口部位尺寸偏差要求表4重袋两折侧封自动封口机封口部位尺寸偏差要求表5热压封口强度试验抽样方案表6检验项目
心
号
.11 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国包装机械标准化技术委员会（SAC/TC436）归口。 本标准负责起草单位：华联机械集团有限公司、合肥通用机械研究院有限公司、皮尔磁电子（常州）
有限公司。
本标准参加起草单位：合肥通用机电产品检测院有限公司、温州市机械工程学会、华峰集团有限公司、上海旺旺食品集团有限公司、雅士利国际集团有限公司、湖北新洋丰肥业股份有限公司、辉山乳业（中国）有限公司、哈尔滨商业大学、浙江科技学院、金正大生态工程集团股份有限公司、贝因美婴童食品股份有限公司。
本标准主要起草人：孙牧青、朱政明、纪蓉、蒋琪、陈润洁、黄之炯、董蓓华、陈伟、颜铭呈、薛瑞洪、黄洁明、柯君阳、石竹青、吴庆鸿、李振国、余明达、隋元秋、易文成、王金鹏、晏祖根、尤玉如、温义培张贵达。
本标准为首次发布。 重袋自动封口机
1范围
本标准规定了重袋自动封口机的术语和定义、型号、型式、基本参数与工作条件、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于将已充填10kg~50kg颗粒状、片状、粉状等物料的预制口袋进行封口的自动封口机，也适用于自动包装生产线上配套的自动封口机（以下均简称封口机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB2894安全标志及其使用导则 GB/T4208一2017外壳防护等级（IP代码） GB/T5226.1-2019机械电气安全机械电气设备第1部分：通用技术条件 GB/T7311包装机械分类与型号编制方法 GB/T7932 气动对系统及其元件的一般规则和安全要求 GB/T8196 机械安全防护装置固定式和活动式防护装置的设计与制造一般要求 GB/T9969 工业产品使用说明书总则 GB/T13277.1一2008压缩空气第1部分：污染物净化等级 GB/T13306标牌 GB/T13384机电产品包装通用技术条件 GB/T14253 轻工机械通用技术条件 GB/T15706机械安全设计通则风险评估与风险减小 GB/T16754机械安全急停功能设计原则 GB16798食品机械安全卫生 GB/T16855.1 机械安全控制系统安全相关部件第1部分：设计通则 GB/T17888（所有部分） 机械安全接近机械的固定设施 GB/T18831 机械安全与防护装置相关的联锁装置设计和选择原则 GB/T19891 机械安全机械设计的卫生要求 GB/T23821 机械安全 防止上下肢触及危险区的安全距离 JB/T7232 包装机械噪声声功率级的测定简易法 JB7233 包装机械安全要求
3术语和定义 3.1
重袋自动封口机sackautomaticsealingmachine 将已充填10kg～50kg颗粒状：片状、粉状等物料的预制敲口袋进行自动封口的设备。
3.2
口袋opentopsack 袋底预制成封闭状态，袋口开待封的包装袋。 注：散口袋的类型及材料种类参见附录A。
3.3
封口速度sealing speed 封口机稳定运行时，封口夹持链（带）的运行线速度，单位为米每分（m/min）。
3.4
包装件package 产品经过封口包装所形成的总体。
3.5
包装件合格率qualifiedpackageratio 封口机稳定运行时，合格包装件数量与包装件总数量的百分比。
4型号、型式、基本参数与工作条件
4.1型号
封口机的型号编制应按GB/T7311的规定。 FZ
热封加热块组数：用阿拉伯数字2、3、4、5·*·表示
额定封口速度，单位为米每分（m/min）
重袋自动热封机（R），适用于图1所示的封口形式舌口重袋折口自动热封机（S）：
Sa适用于图2所示的封口形式 Sb，适用于图3所示的封口形式
重袋缝合自动封口机（F）：
-Fa.适用于图4所示的封口形式一Fb，适用于图5所示的封口形式一Fc，适用于图6所示的封口形式重袋折口包带自动封口机（Z）：
-Za：适用于图7所示的封口形式 -Zb，适用于图8所示的封口形式
重袋两折侧封自动封口机（C）：
Ca，适用于图9所示的封口形式 Cb，适用于图10所示的封口形式 示例： FZZa-10-3表示额定封口速度为10m/min，具有3组热封加热块的重袋折口包带自动封口机。
热封处
塑料薄膜袋、塑料复合袋、铝塑复合袋、纸塑复合袋
舌口封合处
牛皮纸舌口袋
图2 FZSa型
图1 FZR型
缝合处热熔胶纸带
内衬塑料薄膜袋热封处
舌口封合处
一牛皮纸袋、纸塑复合袋、纸塑编复合袋
牛皮纸舌口袋
内衬塑料薄膜袋
图3FZSb型
图4FZFa型
一缝合处内村塑料薄膜袋热封处皱纹纸带一牛皮纸袋、组合袋，内衬塑料薄膜袋
一缝合处热熔胶纸带
内村塑料薄膜袋热封处
牛皮纸袋、复合袋
内衬塑料薄膜袋
图5 5FZFb型
图6FZFc型
内衬塑料薄膜袋热封处及背脊压痕处热熔胶纸带
热熔胶纸带
内衬塑料薄膜袋热封处
牛皮纸袋
牛皮纸袋
