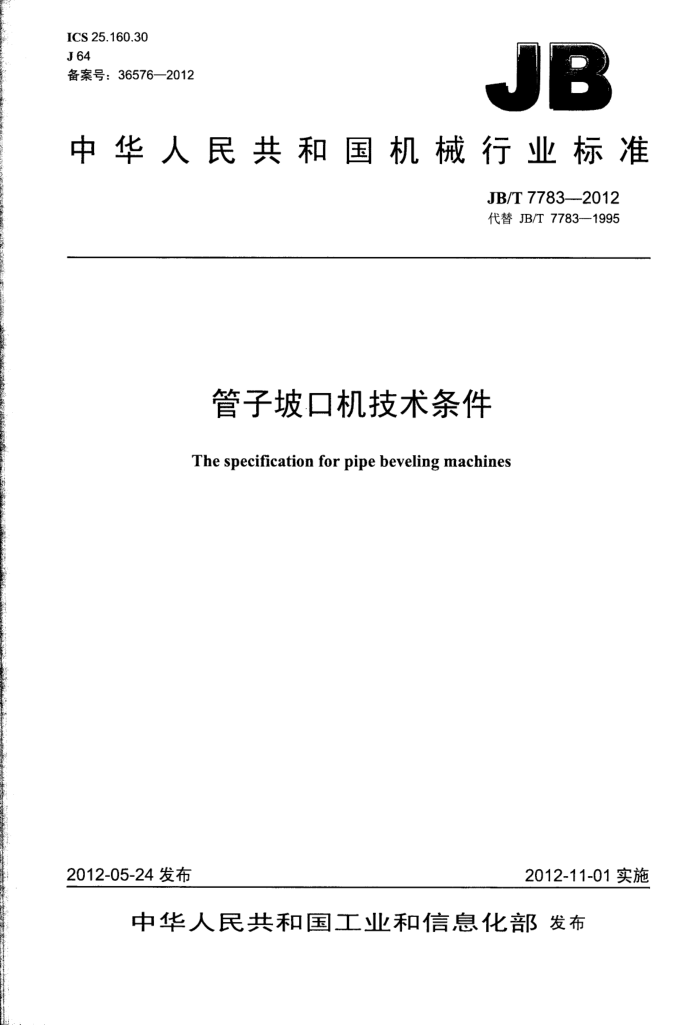

ICS 25.160.30 J 64 备案号：36576—2012
JB
中华人民共和国机械行业标准
JB/T 7783--2012 代替 JB/T 7783-—1995
管子坡口机技术条件
The specification for pipe beveling machines
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布 JB/T 7783---2012
目 次
前言， 1 范围. 2 规范性引用文件， 3　分类. 3.1按安装方式划分 3.2按驱动方式划分. 4 型号编制.. 5基本参数.. 6 使用条件. 6.1环境条件.. 6.2 适用能源条件 7　技术要求
1
..........
7.1 外观 7.2 空运转.. 7.3 胀紧装置... 7.4 进给装置... 7.5 坡口表面粗糙度 7.6 电动坡口机的附加要求 7.7 噪声.…. 7.8 坡口机的电气绝缘要求. 8检验方法， 8.1 般外观检验. 8.2 胀紧装置检验. 8.3 进给装置. 8.4 表面粗糙度检验. 8.5 电缆线长度测量 8.6 噪声测定 9检验规则. 9.1 型式检验.…. 9.2 例行检验. 表1 外部安装气动式管子坡口机基本参数表2外部安装电动式管子坡口机基本参数表3外部安装液压式管子坡口机基本参数表4内胀式电动管子坡口机基本参数... 表５内胀式气动管子坡口机基本参数..
........
.............
..........
2
..........
............
.........
.......
6
6
6
+......
+.....-....
6
.6
......
................
6
.+.....
l JB/T 7783—2012
前創言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T7783--1995《气动式管子坡口机技术条件》，与JB/T7783-1995相比主要技术变化
如下：
在适用范围中增加了液压式、电动式管子坡口机，并在标准中增加了相应的技术要求，增加了产品的规格; 增加了坡口机的型号编制方法； -增加了使用条件; 降低了噪声的限值; 一增加了电动坡口机（包括数控）的附加要求； -取消了易损件的寿命指标；
一 一
一
—取消了标志、包装、运输与贮存要求;
-取消了附录A。 本标准由中国机械工业联合会提出。 本部分由全国电焊机标准化技术委员会（SAC/TC70）归口。 本标准起草单位：浙江澳太机械制造有限公司、成都三方电气有限公司。 本标准主要起草人：项玉振、邢军。 本标准于1995 年首次发布，此次为第1次修订。
II JB/T 7783--2012
管子坡口机技术条件
1范围
R
本标准规定了管子坡口机的分类、基本参数、技术要求、检验方法和检验规则。 本标准适用于管子坡口机（以下简称坡口机）。
2规范性引用文件
ALS
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 156　标准电压 GB1002家用和类似用途单相插头插座型式、基本参数和尺寸 GB2099.1家用和类似用途插头插座　第1部分：通用要求 GB/T5013.4额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆 GB/T5023.5额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线） GB5226.1机械电气安全机械电气设备第1部分：通用技术条件 GB/T11918工业用插头插座和耦合器　第1部分：通用要求 GB/T13277.1压缩空气　第1部分：污染物净化等级 GB 16710　土方机械　噪声限值
at
S
ERMT
3分类 3.1按安装方式划分
坡口机按安装方式划分为外部安装式和内胀式两种。 3.2按驱动方式划分
坡口机按驱动方式划分为气动式、电动式、液压式。 4型号编制
S N
坡口机的型号编制方式如下
安装方式】 驱动方式 最大管径 补充说明
结构或改进型号等规格气动式、电动式、液压式内胀式，外部安装式
安装方式、驱动方式、补充说明可用汉语文字或汉语拼音字母表示，并由企业自行编制。 标称尺寸采用阿拉伯数字表示，单位为mm。编制型号时，不标尺寸单位。
5 基本参数
坡口机的基本参数应符合表 1～表 ５的规定。
r
1
JB/T 7783-—2012
05E~OS1 0～002 01～0 9{～0 08 [0021 055-01 09~091 SI~0 9[～]1 8002 1~0
~0
5
SL
S
4
00S 1
OSE
4
sl
5
6
[~200 0 [～2001 00022 ~0 200 1～0 050 18
01E-~011 0E～21 820 00E~0S1 91～0 ～ 062~~0 91～0 091-~9 ～ OSO Z00 [～0SL 0S0 1~0LL ～0
2 3
s~0
SL
sl
5
3
000
SL
4
5
6
数参女基
数参本
0z
L~0
s
4
2
6
08 06
ds 4
5
sI
S
osl 6 ~0 091~～~ 06[～EL 8~
2809 0t8～009 L~0 08～09 08~08 =l~0 02000 009020 L～0 1029000 059-01E =~0 ww 证 内直霜上
SL
S9 S 2
4
5
5 表
0S8
6~S 021～0 8ε~0 9L~8 S~0
001 5
5
2
4
96~ 8～91 ～[ ww 内 uu
08 sl
2
5
4
80
0E9
5
28 01
sl
4
~0 2
uju/l uu 释
翠
urw/ uu
uu
4 JB/T 7783—2012
6使用条件 6.1环境条件
坡口机应能在下述环境条件下正常工作： a）周围环境空气温度范围：
0℃~40℃. b）空气相对湿度：
40℃时不超过50%； 20℃时不超过90%。
c）周围空气中的灰尘、酸、腐蚀性气体或物质等不超过正常含量，由于焊接过程而产生的这些物
质除外。 d）海拔应不超过1000 m。 注：制造厂和用户之间可以商定不同的环境条件，商定后的坡口机要进行标注。
6.2适用能源条件
为坡口机提供的能源条件应满足： a）电动坡口机的供电电源应符合GB/T156的规定； b）气动坡口机使用的压缩空气必须去除杂质及水分，其中固体颗粒等级和液态水等级应分别达到
GB/T 13277.1-2008 中的 6级和 9级; c）空气工作压力应为0.5MPa～0.8MPa。
７ 技术要求 7.1　外观
坡口机的外观应无明显的缺陷。漆膜表面应光洁、平整，无裂纹、缩皱、脱皮等现象。 7.2　空运转
坡口机空运转灵活，无异常噪声。 7.3胀紧装置
坡口机的胀紧装置应保证可靠胀紧，在坡口加工过程中不得松动。 7.4 进给装置
坡口机的进给装置操作应灵活方便，无卡滞现象。 7.5坡口表面粗糙度
坡口机应能对碳素钢、不锈钢、铸铁、合金钢、铜等金属管子进行坡口加工。加工后的坡口表面粗糙度最大允许值为Ra2.5um。 7.6电动坡口机的附加要求
电动坡口机的插头应符合GB1002、GB2099.1或GB/T11918 的规定。 电动坡口机与供电电源连接的电缆线应符合GB/T5013.4或GB/T5023.5的规定，或采用其性能不
低于GB/T5013.4或GB/T5023.5的电缆线。电缆线自进线孔到插头（不包括插脚）的长度应不少于2.0m 7.7噪声
坡口机空转时的噪声A［计权」声功率级应不高于98 dB（A）。 7.8坡口机的电气绝缘要求
坡口机的电气绝缘要求应符合GB5226.1的规定。 8检验方法 8.1一般外观检验
通过目视，检查坡口机的外观质量、插头形式、电缆线规格等。
5
