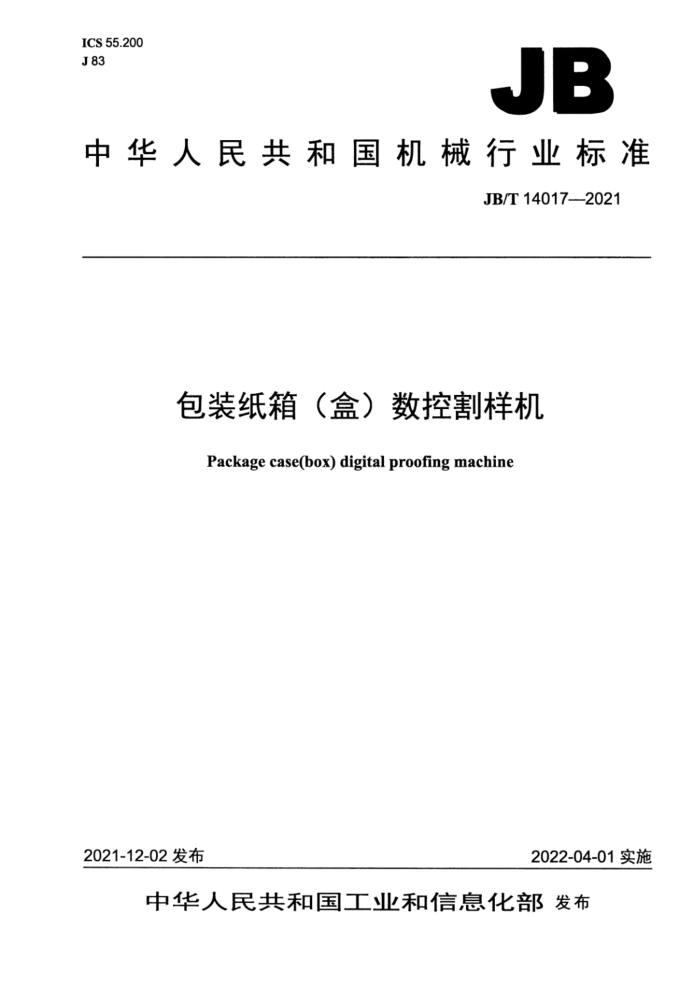

JB
中华人民共和国机械行业标准
JB/T14017-—2021
包装纸箱（盒）数控割样机 Package case(box) digital proofing machine
2022-04-01实施
2021-12-02发布 中华 人民共 和国
机械行业标准
包装纸箱（盒）数控割样机
JB/T14017-2021
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.75印张·23千字
2022年4月第1版第1次印刷
定价：18.00元
*
书号：15111·16316
网址：http：//www.cmpbook.com 编辑部电话： （010)88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版 目 次
前言 1范围. 2规范性引用文件 3术语和定义 4组成、型号、基本参数和工作条件 4.1组成 4.2型号... 4.3基本参数 4.4工作条件 5技术要求.
-
5.1 一般要求... 5.2性能要求.. 5.3机械安全要求 5.4电气安全要求.. 5.5外观质量要求. 6试验方法 6.1 试验条件 6.2 般要求试验 6.3 性能试验.. 6.4 机械安全试验. 6.5 电气安全试验. 6.6 外观质量检查， 7检验规则 7.1 检验分类. 7.2 出厂检验. 7.3 型式检验 8标志、包装、运输和贮存 8.1标志. 8.2 包装. 8.3 运输. 8.4 贮存.
7
表1 性能参数. 表2 切割圆直径表3 切割圆试验参数表4检验项目.
二 前言
本标准按照GB/T1.1-一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国包装机械标准化技术委员会（SAC/TC436）归口。 本标准负责起草单位：东莞市超音速智能切割科技有限公司、佛山世科智能技术有限公司、合肥通
用机电产品检测院有限公司。
本标准参加起草单位：合肥通用机械研究院有限公司、华南理工大学、广东工业大学、广州市全烨机械科技有限公司、东莞市洲源科技有限公司、东莞职业技术学院、广州中为信息技术有限公司、东莞市德泰印刷包装有限公司、东莞市中健印刷有限公司、东莞市华佑印刷器材有限公司、东莞利羽彩艺印刷有限公司、东莞市南北检测技术有限公司。
本标准主要起草人：邹今令、陈润洁、邓耀华、纪蓉、黄祜炬、石竹青、江新瑜、唐伟强、卢绮雯、 刘中征、王建起、刘富春、李小东、田发敏、聂发庆、萧锋、翁庆宏、柯耀盛、赵卫平。
本标准为首次发布。 包装纸箱（盒）数控割样机
1范围
本标准规定了包装纸箱（盒）数控割样机的术语和定义、组成、型号、基本参数、工作条件、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于对包装纸箱（盒）样品材料进行切割、绘图、压痕的数控割样机（以下简称割样机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB2894安全标志及其使用导则 GB/T5226.1一2019机械电气安全机械电气设备第1部分：通用技术条件 GB/T6544 瓦楞纸板 GB/T 7311 包装机械分类与型号编制方法 GB/T13024 箱纸板 GB/T13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T14253- 一 2008轻工机械通用技术条件 GB/T16754 机械安全急停功能设计原则 GB/T22806 白卡纸 GB/T26220—2010 工业自动化系统与集成机床数值控制数控系统通用技术条件 JB/T7232 包装机械噪声声功率级的测定简易法
3术语和定义
下列术语和定义适用于本文件。
3.1
包装纸箱（盒）数控割样机packagecase(box）digitalproofingmachine 具有对包装纸箱（盒）样品的材料进行切割、绘图、压痕等功能的数控设备。
3.2
组合刀头combination cuttinghead 包括切割刀、绘图笔、压线轮的组合装置。
3.3
横梁 crossbeam 用于支撑并驱动组合刀头水平运动的构件。 具有真空吸附加工材料功能的平台。
3.5
半切 semi-cut 材料厚度方向不被全部切断的切割作业。
3.6
V形切割V-cut 对材料切割V形槽的作业。
组成、型号、基本参数和工作条件
4
4.1组成
割样机主要由机架、工作平台、横梁、传动机构、组合刀头、真空系统、气动系统、控制系统等组成。 4.2型号
割样机的型号编制应按GB/T7311的规定。其中，规格参数以切割范围数值的1%表示。 XGY- 口口
设计序号：第一次设计序号为A（不标识），第二次设计序号为B 依次类推规格参数：切割范围（宽）（mm）/100 规格参数：切割范围（长）（mm）/100 包装纸箱（盒）数控割样机
示例： XGY-1813表示切割范围为1800mm×1300mm的第一次设计的包装纸箱（盒）数控割样机。
4.3基本参数
割样机基本参数的名称和单位： a）切割范围（长×宽），单位为毫米（mm）； b）最大切割厚度，单位为毫米（mm）； c）额定电压和频率，单位分别为伏（V）和赫（Hz）： d）总功率，单位为千瓦（kW)： e）外形尺寸（长×宽×高），单位为毫米（mm）； f）质量，单位为干克（kg）。
4.4工作条件 4.4.1工作间环境温度为5℃～40℃，相对湿度应不大于70%，海拔应不大于1000m。 4.4.2 电源电压与额定电压的偏差应保持在-10%～+5%的范围内。 4.4.3控制系统供给压缩空气的气源压力应为0.5MPa~0.7MPa。 4.4.4包装纸箱（盒）切割材料应干爽、平整、无异物，且应符合GB/T6544、GB/T13024、GB/T22806 5.3.3割样机两侧的横梁支撑处，沿横梁运动方向应设置光电保护装置，当横梁支撑板前方有障碍物时，横梁运动应在支撑板与障碍物距离不小于150mm处停止。 5.4电气安全要求 5.4.1割样机的电气控制系统应安全可靠，动作准确，并符合GB/T5226.1的规定，各电器接头应连接牢固并加以编号；按钮应操作灵活；指示灯显示应正常。 5.4.2动力电路和保护联结电路之间施加DC500V电压时测得的绝缘电阻应不小于1MQ2。 5.4.3割样机所有外露可导电部分应按GB/T5226.1一2019中8.2的要求连接到保护联结电路上。电气设备应有可靠的接地装置，并有明显的接地标识。接地端子或接地触点与接地金属部件之间的连接，应具有低电阻值，其电阻值应不超过0.12 5.4.4割样机的动力电路导线和保护联结电路之间应能经受历时不少于1s的耐电压试验，工作在低于 PELV电压的电路除外。 5.4.5割样机中涉及安全的控制单元应采用不大于36V电压的安全控制回路。电气安全标识应符合 GB2894的规定。 5.5外观质量要求 5.5.1割样机的加工、装配及外观质量应符合GB/T14253一2008中第5章和第6章的规定。 5.5.2割样机的表面涂层应平整光滑、色泽均匀，不应有明显的划痕、污浊、流痕、起泡、修补痕迹等缺陷。 5.5.3割样机经表面处理的零件应色泽均匀，无起泡、起层、锈蚀等缺陷。
6试验方法
6.1试验条件
试验条件应符合4.4的规定。 6.2一般要求试验 6.2.1空运转试验
割样机应做空运转试验，连续空运转不少于4h，目测检查应符合5.1.3、5.4.1和5.4.5的要求。 6.2.2负载试验
割样机在空运转试验完成后，应在4.4规定的工作条件下，采用不小于设计最大切割厚度80%的瓦楞纸板进行负载试验，连续负载试验不少于60min，目测检查应符合5.1.3和5.2.7的要求。 6.3性能试验 6.3.1切割精度试验 6.3.1.1在白卡纸上切割边长为100mm的等边三角形5个，使用游标卡尺测量所切得三角形各边长度，测量长度与理论长度的误差即为切割精度，结果均应符合表1的规定。 6.3.1.2在白卡纸上切割直径为100mm的圆形。使用游标卡尺测量所切得圆形每隔45°的各方向直径，测量值与理论值之差即为切割精度，结果均应符合表1的规定。
