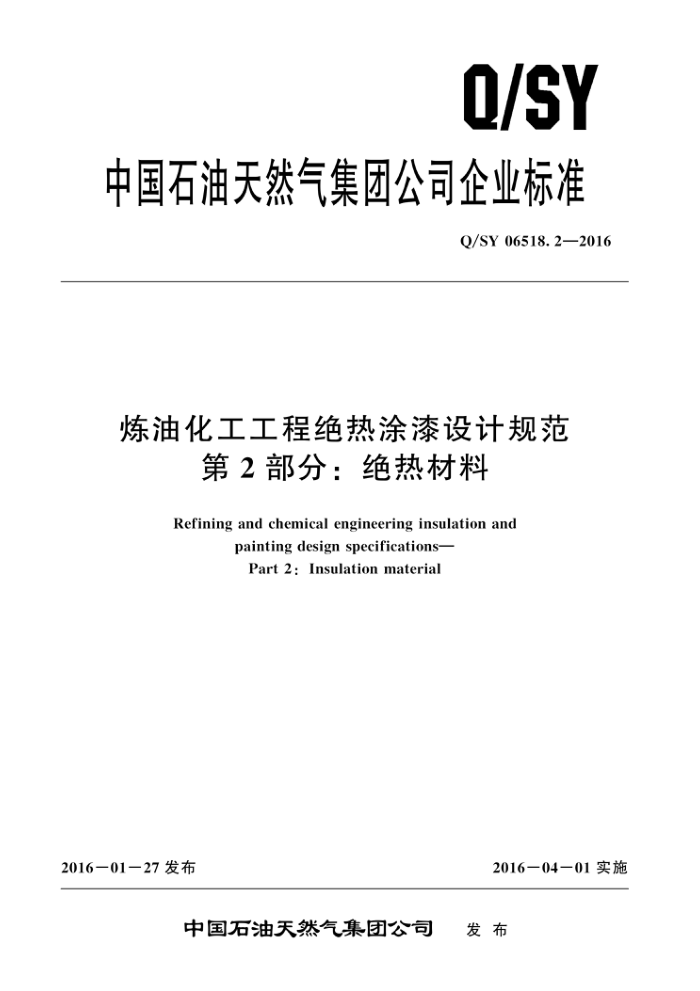

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06518.2—2016
炼油化工工程绝热涂漆设计规范
第2部分：绝热材料
Refining and chemical engineering insulation and
painting design specifications-
Part 2 : Insulation material
2016一01一27发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06518. 2—2016
目 次
前言范围
1
规范性引用文件 3术语和定义 4
2
一般规定 4.1基本要求 4.2绝热材料的分类
5常用绝热材料 5.1绝热材料及其制品主要性能 5. 2 玻璃棉保温材料 5.3 岩棉、矿渣棉保温材料 5. 4 硅酸钙保温材料·· 5. 5 硅酸铝棉保温材料· 5.6 复合硅酸盐保温材料 5.7 硅酸镁纤维保温材料· 5.8 泡沫玻璃材料·
?
13 15
16
16 17 17 18
硬质聚氨酯（PUR）泡沫塑料 5. 10 聚异氰脲酸酯（PIR）泡沫制品 5. 11 高密度聚异氰脲酸酯（HDPIR）制品 6辅助材料 6. 1 防潮层材料物理性能要求 6. 2 保护层材料物理性能要求
5.9
19 19 20 21 23
黏结剂、密封剂和耐磨剂的物理性能要求
6. 3
参考文献 Q/SY 06518.2—2016
前言
Q/SY06518《炼油化工工程绝热涂漆设计规范》是炼油化工工程设计系列标准之一。该标准分为以下6个部分:
第1部分：设备和管道涂料防腐；
一
一第2部分：绝热材料; 一第3部分：管道材料标识;
第4部分：设备和管道防腐蚀涂层、涂料；一第5部分：设备和管道绝热；
第6部分：设备和管道钢结构表面色本部分为 Q/SY 06518 的第 2部分。 本部分按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出。 本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油工程建设公司、中国寰球工程公司、东北炼化工程公司、中国昆仑工
程公司。
本部分主要起草人：杨青云、战淑玲、刘洪福
I Q/SY 06518.2—2016
GB/T 17430纟 绝热材料最高使用温度的评估方法 GB/T50538一2010　埋地钢质管道防腐保温层技术标准 GBZ 228职业性急性化学物中毒后遗症诊断标准 JC/T647—2014　泡沫玻璃绝热制品 JC/T990一2006复合硅酸盐绝热制品 YB/T 5294一般用途低碳钢丝 ASTM C518使用热流计仪器测定稳态热传导性能的标准测试方法（Standard test method for
steady - state thermal transmission properties by means of the heat flow meter apparatus)
ASTM D1622# 硬质泡沫塑料表观密度的标准试验方法（Standard test method for apparent density of rigid cellular plastics)
ASTM E84建筑材料表面燃烧性能的测试方法（Standard test method for surface burning char acteristics of building materials)
BS EN 10215：1995连续热浸镀层薄钢板、钢带、尺寸、外形允许偏差［Continuously hot- dip aluminium - zinc (AZ) coated steel strip and sheetTechnical delivery conditions
3术语和定义
GB/T 4132一2015确立的术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T 4132一2015的某些术语和定义及其他采用的术语和定义。 3. 1
绝热thermal insulation 通过一种系统能降低热传递的过程，或者是一个能实现这一功能的产品、部品件或系统的表述。
3. 2
保温heat insulation 为减少设备和管道及其附件向周围环境散热或降低表面温度，在其外表面采取的包覆措施。
3.3
保冷cold insulation 为减少周围环境中的热量传入低温设备及管道内部，防止低温设备及管道外壁表面凝露，在其外
表面采取的包覆措施。 3. 4
防烫伤绝热personal protection insulation 为防止热管道烫伤人体而采取的局部绝热措施
3.5
导热系数（） thermal conductivity 材料导热特性的一个物理指标。数值上等于热流密度除以负温度梯度「W／（m·K）
3. 6
绝热材料 thermal insulation material 用于减少热传递的一种功能材料，其绝热性能取决于化学成分和（或）物理结构。
3.7
绝热材料的允许使用温度allow service temperature for insulation materials 绝热材料及其制品在长期运行时，材料没有变形、熔化、焦化、疏脆、松散、失强等现象的
温度。
2 Q/SY 06518.2—2016
表1 (续)
依据
分类
a） 有机绝热材料； b) 无机绝热材料； c) 金属类绝热材料
按材质分
a）多孔状; b）纤维状； c) 颗粒状
按形态和结构分
a） 硬质：制品使用时能基本保持其原状，在2×10-3MPa荷重下，其可压缩性小
于6%，制品不能弯曲； b）半硬质：制品在2×10-3MPa荷重下，其可压缩性为6%～30%，弯曲90°以
按可压缩性分
下尚能恢复其形状； c）软质：制品在2×10-3MPa荷重下，其可压缩性为30%以上，可弯曲至90°以
上而不损坏
5常用绝热材料
5.1绝热材料及其制品主要性能
常用绝热材料及其制品的主要性能详见表2。 5.2玻璃棉保温材料
玻璃棉产品按制造工艺可分为两类：a一火焰法，b一离心法。离心玻璃棉制造工艺先进，渣球含量低，综合性能好，目前炼化装置广泛采用；按纤维平均直径可分为1号玻璃棉和2号玻璃棉两种；玻璃棉制品按其形态可分为玻璃棉棉、玻璃棉板、玻璃棉带、玻璃棉毯、玻璃棉毡和玻璃棉管壳。玻璃棉制品纤维平均直径不得大于7.0μm，渣球含量（粒径大于0.25mm）不得大于0.2%，有机物含量不得大于4.0%（管壳有机物含量不得大于5.0%），制品的含水率不大于1%。当有防水要求时，其制品的质量吸湿率应不大于3.0%，憎水率应不小于98%。其他性能要求及制品的尺寸规格参见 GB/T13350一2008。分类详细指标及物理性能指标详见表3至表8。 5.3岩棉、矿渣棉保温材料
岩棉制品纤维平均直径不得大于5.50μm，渣球含量（粒径大于0.25mm）不得大于6.0%，有机物含量不得大于4.0%（管壳有机物含量不得大于5.0%）。宜采用憎水型制品，当有防水要求时，其制品的质量吸湿率应不大于1.0%，憎水率应不小于98%，岩棉制品的酸度系数应不低于1.6。
矿渣棉制品纤维平均直径不得大于6.5μm，渣球含量（粒径大于0.25mm）不得大于8.0%，有机物含量不得大于4.0%（管壳有机物含量不得大于5.0%）。宜采用憎水型制品，当有防水要求时，其制品的质量吸湿率应不大于4.0%，憎水率应不小于98%。
常用的岩棉和矿渣棉制品形式为：棉、岩棉板、矿渣棉板、矿渣棉毡、岩棉毡、矿渣棉带、岩棉
带、岩棉管壳和矿渣棉管壳，其物理性能指标详见表9至表13，其他性能要求及制品的尺寸规格参见 GB/T 11835—2007。
5
