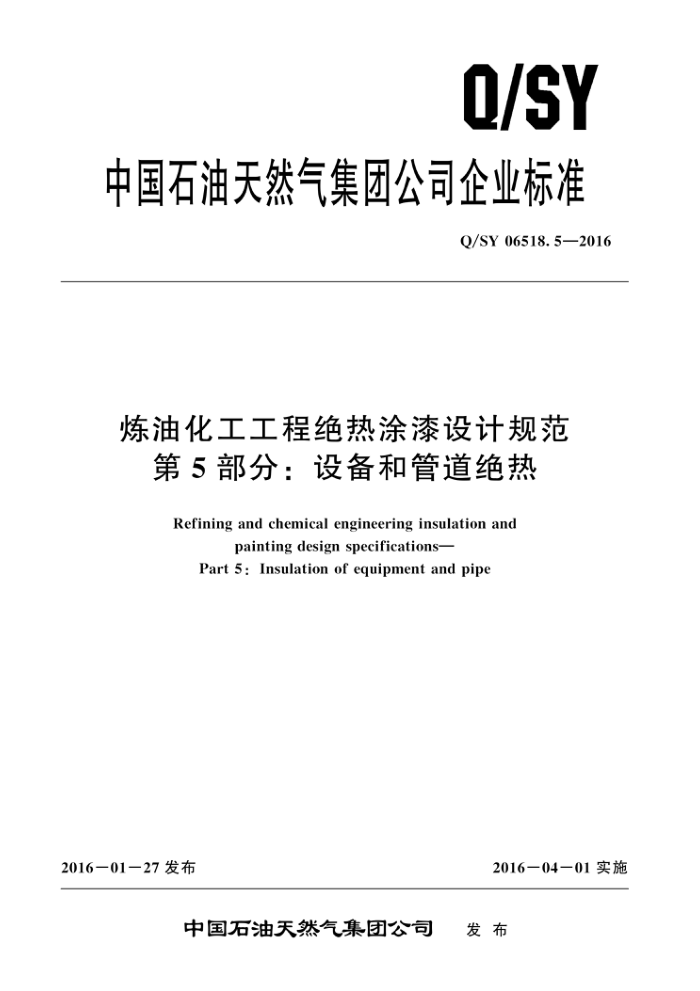

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06518.5—2016
炼油化工工程绝热涂漆设计规范
第5部分：设备和管道绝热
Refining and chemical engineering insulation and
paintingdesignspecifications-
Part5:Insulation of equipmentandpipe
2016-01一27发布
2016－04一01实施
中国石油天然气集团公司
发布 Q/SY06518.5—2016
目 次
前言
1
范围规范性引用文件术语和定义符号一般规定绝热材料的选择 6. 1 绝热层材料 6.2 防潮层材料 6.3 保护层材料 6. 4 黏结剂、密封剂和耐磨剂绝热结构设计 7. 1 绝热结构组成 7.2 绝热层设计要求 7.3 防潮层设计要求 7. 4 保护层设计要求 .. 8 绝热计算 8. 1 保温计算原则 8.2 保冷计算原则 8.3 绝热层厚度计算. 8.4绝热计算数据的选取· 附录A（规范性附录） 绝热厚度计算中D。In
2
3
4
6
.
10
10
11 11 17
与·关系表.……
19 Q/SY06518.5—2016
前言
Q/SY06518《炼油化工工程绝热涂漆设计规范》是炼油化工工程设计系列标准之一。该标准分为以下6个部分：
第1部分：设备和管道涂料防腐；第2部分：绝热材料；
一第3部分：管道材料标识； —一第4部分：设备和管道防腐蚀涂层、涂料；一第5部分：设备和管道绝热；
第6部分：设备和管道钢结构表面色
-
本部分为Q/SY06518的第5部分。 本部分按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出。 本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油工程建设公司。 本部分参编单位：中国寰球工程公司、东北炼化工程公司、中国昆仑工程公司。 本部分主要起草人：战淑玲、杨青云、刘洪福。
II Q/SY06518.5—2016
炼油化工工程绝热涂漆设计规范
第5部分：设备和管道绝热
1范围
Q/SY06518的本部分规定了石油炼制、石油化工设备和管道绝热设计要求。 本部分适用于中国石油天然气集团公司石油炼制、石油化工工程及其他相关工程新建、扩建或改
建工建设项目中的设备（塔、换热器、容器、机泵等）和管道绝热工程的设计。
本部分不适用于设备和管道的内绝热衬里设计和有特殊要求的管道、长输管道及临时设施绝热工程的设计。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2518 连续热镀锌钢板及钢带 GB/T 3280 不锈钢冷轧钢板和钢带 GB/T 4240 不锈钢丝 GB/T 8175 设备及管道绝热设计导则 GB 8624 建筑材料及制品燃烧性能分级 GB/T 17393 覆盖奥氏体不锈钢用绝热材料规范 GB 50264 工业设备及管道绝热工程设计规范 SH/T3010一2013石油化工设备和管道绝热工程设计规范 SH/T3051 石油化工配管工程术语 YB/T5294 一般用途低碳钢丝 Q/SY06518.2 炼油化工工程绝热涂漆设计规范 第2部分：绝热材料
3术语和定义
SH/T3051界定的以及下列术语和定义适用于本文件。
3. 1
绝热 thermal insulation 保温和保冷的统称。
3. 2
保温hotinsulation 为减少设备和管道及其附件向环境散热或降低表面温度，在其外表面采取的包覆措施。
3. 3
保冷 coldinsulation 为减少周围环境中的热量传入低温设备及管道内部，防止低温设备及管道外壁凝露，在其外表面
采取的包覆措施。
1 Q/SY06518.5—2016
3. 4
防烫伤绝热 personal protection insulation 为防止热管道烫伤人体而采取的局部绝热措施。
3. 5
防烫伤防护笼 personal protecting cage 为防止热管道烫伤人体而采取设置的防护设施
3. 6
防冻伤绝热 personalprotectioninsulation 为防止低温管道冻伤人体而采取的局部绝热措施，
3. 7
经济保温厚度 economic insulationthickness 绝热后年热损失所花费的费用和绝热工程投资的年摊销费用之和为最小值时的计算厚度。
3.8
表面温度保温厚度 insulationthickness for surfacetemperature 根据规定的保温层外表温度，计算确定的保温层厚度，
3. 9
绝热材料 insulation material 为保温、保冷、防烫伤或稳定操作等目的而采用的具有良好的绝热性能及其他物理性能的材料。
3. 10
绝热结构 insulation structure 由绝热层、防潮层、防护层等组成的结构综合体。
3. 11
绝热层 insulation lagging (insulation) 为减少热传导，在管道或设备外壁或内壁设置的绝热体。
3. 12
保温层 hot insulation lagging(hot insulation) 为保温目的设置的绝热层。
3. 13
保冷层 cold insulation lagging (cold insulation) 为保冷目的设置的绝热层。
3. 14
防潮层moistureresistantlagging 为防止水或潮气进入绝热层，在其外部设置的一层防潮结构。
3. 15
保护层jacketing 为防止绝热层或防潮层受外界损伤在其外部设置的一层保护结构。
3. 16
绝热材料的允许使用温度allowservicetemperatureforinsulationmaterials 绝热材料及其制品在长期使用时，没有变形、熔化、焦化、疏脆、松散、失强等现象的温度。
3.17
绝热材料的平均温度 meantemperatureof insulationmaterials 绝热材料在使用环境下，其绝热层内表面与绝热层外表面温度的算术平均值。
2 Q/SY06518.5—2016
5一般规定
5.1 绝热工程应根据工艺、节能、防结露和经济性等要求进行设计。 5.2具有下列情况之一的设备和管道应进行保温：
a） 外表面温度高于50℃。 b) 工艺生产中需要减少介质的温降或延迟介质凝结的部位。 c) 设备或管道内的介质在火灾情况下需要控制温度升高时，该设备或管道应采用防火保温，
5.3具有下列工况之一的设备和管道应进行保冷：
a) 为减少冷介质及载冷介质在生产和输送过程中的冷损失。 b) 为防止和降低冷介质及载冷介质在生产和输送过程中温度升高。 c) 为防止设备和管道外壁表面凝露。 d) 与保冷设备和管道相连的仪表及其附件。
5。4需要经常维护而又无法采取其他绝热猎施的不保温设备和管道，当表面温度超过60℃或低丁 10℃时，应在下列范围内设置防烫伤或防冻伤绝热层或防护笼，
a) 高于地面或工作平台2.1m以内者。
离开操作平台0.75m以内者。
b)
5.5下列设备和管道不应进行保温：
a) 工艺过程要求必须裸露的设备和管道。 b) 要求散热的设备和管道。 c) 对于直接通向大气的排凝、放空管道。 d) 疏水阀及其下游管道。需要回收凝结水或防止结冰堵塞者除外。 e) 具有移动元件的部件，如膨胀节、转动接头和滑阀等， f) 要求及时发现泄漏的阀门法兰等处。 g) 要求经常检测，防止发生损坏的部位。
5.6下列常压立式圆筒形钢制储罐应进行绝热
a) 介质储存温度大于或等于50℃。 b) 介质储存温度小于50℃，储罐绝热后有利于满足生产工艺要求，并有明显的经济效益时。 c) 储存于浮顶罐、内浮顶罐的液体因降温在罐内壁产生凝结物而影响浮盘正常运行时。 d) 储罐设有加热盘管时。
5.7 储罐的绝热设计应按罐壁、罐顶分别进行，并符合下列要求：
a) 罐壁绝热厚度应按液体储存温度计算。 b) 罐顶绝热厚度应按液面以上气体空间的平均温度计算。
6绝热材料的选择
6.1 绝热层材料 6.1.1 绝热材料及其制品的性能，应满足Q/SY06518.2的要求，还应符合下列要求：
a） 绝热性能良好，有明确的导热系数方程或导热系数图表。当平均温度等于25℃时，用于绝
热层的绝热材料及其制品的导热系数应不大于0.08W/（m。K）；当平均温度等于25℃时，用于保冷层的绝热材料及其制品的导热系数应不大于0.044W/（m。K）。 硬质保温材料及其制品的密度应不大于220kg/m，半硬质保温材料及其制品的密度应不大
b)
