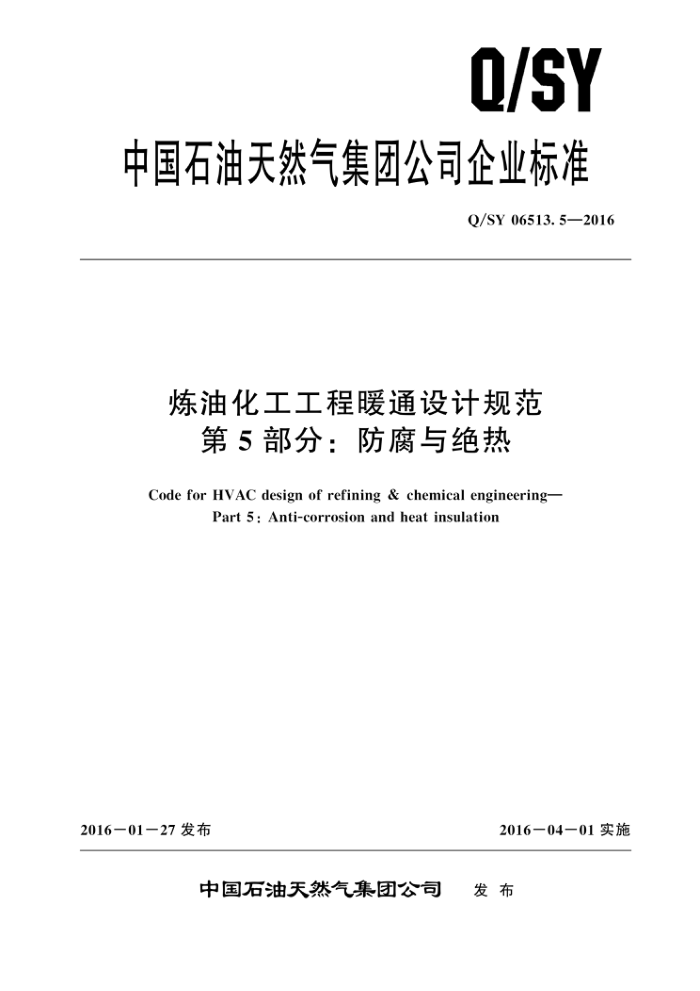

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06513.5—2016
炼油化工工程暖通设计规范
第5部分：防腐与绝热
Code for HVAC design of refining & chemical engineering-
Part 5: Anti-corrosion and heat insulation
2016－01－27发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06513.5—2016
目 次
前言
范围规范性引用文件
1
2.
3防腐
采暖设备、管道及附件防腐
3. 1
3. 2 通风、空调管道防腐 3.3 风机防腐 3. 4 支、吊架防腐 4绝热 4.1设备及管道绝热的基本原则 4.2采暖设备及管道保温 4.3通风设备及风管的保温、防冻及隔热 4.4空调设备及管道的保温或保冷参考文献·
.. Q/SY 06513.5—2016
前 創言
Q/SY06513《炼油化工工程暖通设计规范》是炼油化工工程设计系列标准之一。该标准分为以下7个部分：
第1部分：通则; 第2部分：设备材料选用；第3部分：防火与防爆;
一第 4部分：噪声控制与隔振;
第5部分：防腐与绝热；一第6部分：监测与控制;
第7部分：单体建筑。 本部分为Q/SY 06513的第5部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油集团东北炼化工程公司。 本部分主要起草人：熊文刚、王源平、姜凯赢、张静、于国军、张维秀。
Ⅱ Q/SY 06513.5—2016
炼油化工工程暖通设计规范
第5部分：防腐与绝热
1 范围
Q/SY 06513 的本部分规定了对暖通空调工程设计在防腐与绝热方面的技术要求。 本部分适用于中国石油天然气集团公司新建、扩建、改建的石油炼制、石油化工建设项目中暖通
空调系统的防腐与绝热设计。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8175设备及管道绝热设计导则 GB 50016　建筑设计防火规范 GB 50736一2012　民用建筑供暖通风与空气调节设计规范
3防腐
3.1采暖设备、管道及附件防腐 3.1.1采暖设备的防腐应符合下列要求：
a）采暖设备宜由生产厂商做好防腐 b）散热器表面出厂时没做防腐处理的，应刷两遍防锈底漆，再涂两遍面漆。
3.1.2钢管和内衬塑钢管的防腐应符合下列要求：
a）室内明装管道应刷两遍防锈底漆，再涂两遍面漆。 b） 室内保温管道和暗装管道应刷两遍防锈底漆。 c）采暖直埋保温管和地沟内敷设的采暖管道应刷两遍防锈底漆。 d）当安装环境空气中有酸性介质时，防腐漆应选用耐酸漆。
3.1.3镀锌钢管、内衬塑镀锌钢管及附件防腐，当安装环境空气中有酸性介质时，防腐漆应选用耐酸漆。其他环境中无需另做防腐。 3.1.4塑料类及塑料复合管管材 一般不另做防腐处理。 3. 2 ，通风、空调管道防腐
通风、空调管道防腐应符合下列要求： a）镀锌钢板风管通常不需涂漆，如需要涂漆时应采用磷化漆；其切割处的边缘应涂防锈漆。 b） 排风温度高于 70℃的普通钢板风管，内、外表面涂耐热漆各两遍。 c）所处环境中含有腐蚀性气体时，应采用塑料、玻璃钢、不锈钢等防腐材料制作的通风机和风
管。如因条件限制，则应根据具体情况采取有效的防腐措施，如涂防腐油漆、衬橡胶、喷涂防腐层等。
d）输送腐蚀性气体时，应采用塑料、玻璃钢、不锈钢等防腐材料制作的通风机和风管。如因
1 Q/SY 06513. 5—2016
条件限制，则应根据具体情况采取有效的防腐措施，如涂防腐油漆、衬橡胶、喷涂防腐层等。
3.3风机防腐
风机的防腐应符合下列要求： a） 排送含有水蒸气、盐雾等腐蚀性气体时，可采用普通钢制风机表面喷涂防腐涂层。 b） 排送含有腐蚀性较强的酸、碱及各种腐蚀性气体时，可采用阻燃性玻璃钢、钢衬胶、钢衬
塑或不锈钢等材质的风机。
3.4支、吊架防腐
水管、风管支、吊架的防腐：暗装时应刷两遍防锈底漆；明装时应刷两遍防锈底漆，再涂两遍面漆。当安装环境空气中有酸性介质时，应选用耐酸漆。
4绝热
4.1设备及管道绝热的基本原则 4.1.1 设备与管道的绝热设计应符合下列要求：
管道和支架之间，管道穿墙、穿楼板处应采取防止产生“冷桥”、“热桥”的措施。 b） 保冷层的外表面不得产生凝结水。 c） 采用非闭孔材料保冷时，外表面应设隔汽层和保护层；采用非闭孔材料保温时，外表面应设
a）
保护层。
4. 1. 2 ，设备与管道绝热材料的选择应符合下列要求：
a） 绝热材料及其制品的主要性能应符合GB/T 8175 的有关规定。 b） 设备与管道绝热材料的燃烧性能应符合GB50016 的有关规定。 c） 保温材料的允许使用温度应高于正常操作时的介质最高温度。 d） 保冷材料的最低安全使用温度低于正常操作时介质的最低温度。 e) 保温材料应选择导热率小、密度小、造价低、易于施工的材料和制品 f）保冷材料应选择导热率小、吸湿率低、吸水性小、密度小、耐低温性能好、易于施工、造价
低、综合经济效益高的材料；优先选用闭孔型材料和对异形部位保冷简便的材料 g） 经综合经济比较合适时，可以选用复合绝热材料。
4.1.3　设备与管道绝热层厚度按照GB50736—2012中11.1.5的规定执行。 4.1.4通风空调系统的冷、热水管道及风道的保温应在管道及风道强度与严密性检验合格和防腐处理结束后进行。 4. 2 采暖设备及管道保温
采暖设备、管道及附件符合下列情况之一时，应保温：
除散热器和室内采暖管道外，采暖系统的设备外表面温度高于50℃时。
a） b） 管道内输送的热媒必须保持一定参数。 c） d) 管道通过的房间或地点要求保温时。
管道敷设在地沟、技术夹层、闷顶及管道井内或易被冻结的地方。
e） 管道的无效热损失较大时。 f） 采暖管道埋地敷设时。 g） 蒸汽凝结水管道及表面温度高于60℃的热水管道，距离工艺操作地点太近可能造成烫伤时。
2 Q/SY 06513. 5—2016
注：不通行地沟内仅供冬季采暖使用的凝结水管，如余热不加以利用，且无冻结危险时，可不保温。
4. 3 ，通风设备及风管的保温、防冻及隔热
通风设备及风管符合下列条件之一时，应采取保温、防冻或隔热措施： a）不允许所输送空气的温度有较显著升高或降低时。 b）月 所输送空气的温度较高时。
除尘风管或干式除尘器内可能有结露时。
c）
d）排出的气体在排人大气前，可能被冷却而形成凝结物堵塞或腐蚀风管时 e）湿法除尘设施或湿式除尘器等可能冻结时。 f）当排烟风机、排烟风管与可燃物距离较近时。
4. 4 空调设备及管道的保温或保冷
空调设备及管道符合下列条件之一时，应采取保温或保冷措施： a）空调送、回风管从非空调房间或吊顶内通过时 b）空调房间送风管表面温度低于室内空气露点温度时 c）空气调节系统的冷水管、冷凝水管、膨胀管、制冷剂管道、膨胀水箱、蒸汽管、热水管。 d）空调设备及管道的保温及保冷按GB 50736一2012中 11.1.1和 11.1.2的规定执行
3 Q/SY 06513.5—2016
参考文 献
[1]GB/T 4272 设备及管道绝热技术通则
