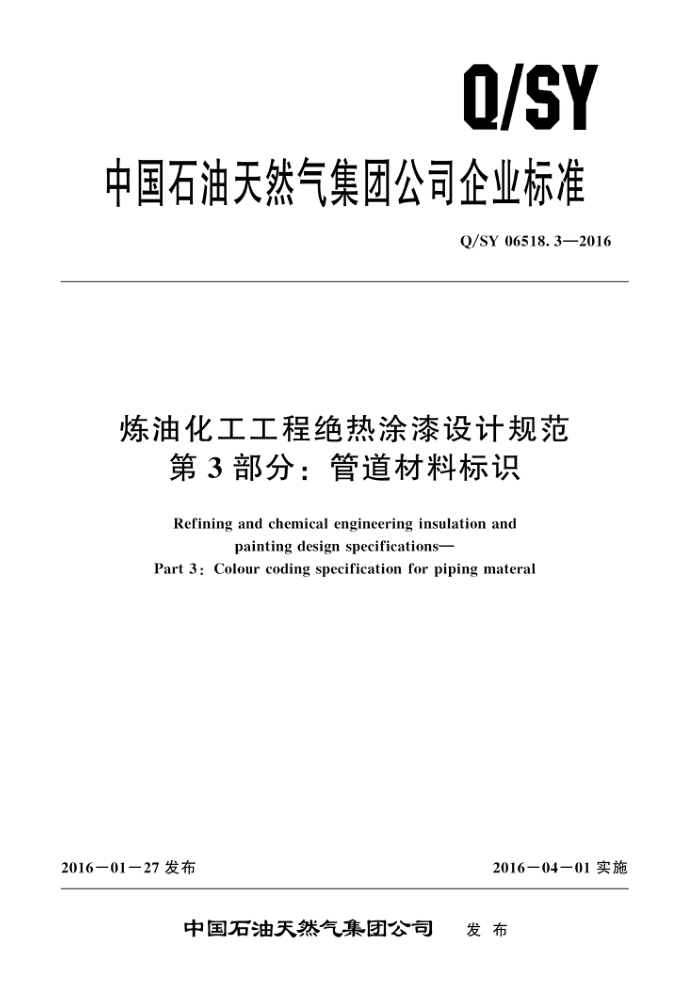

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06518.3—2016
炼油化工工程绝热涂漆设计规范
第3部分：管道材料标识
Refining and chemical engineering insulation and
paintingdesignspecifications-
Part 3:Colour coding specification for piping materal
2016－01一27发布
2016一04－01实施
中国石油天然气集团公司 发布 Q/SY06518.3—2016
目 次
前言
1
范围规范性引用文件术语和定义涂色要求管子标识管配件标识阀门标识
2
3
4
附录A（规范性附录） 色卡附录B（规范性附录） 国标色样与RALK7CLASSIC2006版色卡中的编号对照 Q/SY06518.3—2016
前言
Q/SY06518《炼油化工工程绝热涂漆设计规范》是炼油化工工程设计系列标准之一。该标准分为以下6个部分：
一第1部分：设备和管道涂料防腐；一第2部分：绝热材料；一一第3部分：管道材料标识；一第4部分：设备和管道防腐蚀涂层、涂料；一第5部分：设备和管道绝热；一第6部分：设备和管道钢结构表面色本部分为Q/SY06518的第3部分。 本部分按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出。 本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油工程建设公司、中国寰球工程公司、东北炼化工程公司、中国昆仑工
程公司。
本部分主要起草人：付仁超、战淑玲、刘洪福、杨青云、孙明菊、李科、陈振士、张俞、张旭、 张军、陈辉、邢伟、叶燕。
I Q/SY06518.3—2016
炼油化工工程绝热涂漆设计规范
第3部分：管道材料标识
1范围
Q/SY06518的本部分规定了管道材料的标识要求，本部分适用于中国石油天然气集团公司石油炼制、石油化工建设工程及其他相关工程的新建、扩
建或改建工程项目中的管道材料（包括管子、管件、法兰、垫片、紧固件等）的标识。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T3181漆膜颜色标准 GB7231工业管道的基本识别色、识别符号和安全标识
3术语和定义
下列术语和定义适用于本文件。
3. 1
涂色标识 colourcoding 在管道外表面局部范围采用油漆涂色表明管道的材料。
4涂色要求
4.1以下材料不需要涂色标识：
a）有色金属材料：如铜、铝合金等很容易靠自身颜色识别的材料。 b) 镀锌钢管。 c）衬塑管。 d）非金属管（UPVC管、钢丝网骨架PE管、HDPE管等）。
4.2油漆涂色标识的部位见表1，管道材料的标识应涂刷在管道及配件的外表面，不应涂刷在管子和管件的内侧、焊缝、法兰的密封面及内侧和螺纹表面上。 4.3本部分中未涉及材料的涂色标识按项日规定执行。 4.4用作涂色的油漆不得含有任何有害金属或金属盐，如锡、锌、铅、硫、铜或氯化物等在热态时可引起腐蚀的物质，且涂料应能抗盐水、热带环境或类似情况的腐蚀。 4.5管道材料的涂色标识应清晰、牢固，其标识不能代替制造商的永久制造标识，标识位置不能掩盖其他标识，并考虑标识的时效性。 4.6用户对管道材料出厂有防腐涂漆要求时，涂漆应满足以下要求：
a） 防腐底漆应是无色的。 b）涂色油漆刷涂在防腐底漆的上部，防腐底漆与涂色漆应能配套且互不影响性能。
1 Q/SY06518.3—2016 4. 7 管道材料的油漆涂色标识不能代替制造商标识。 4.8 当工程中仅存一种材质时，可以不做标识。 4. 9 所有的涂色标识由管道材料供货商实施。
表1 油漆涂色标识的部位
序号
名称
材质色标方法
坡口
管子平口
管子
异径管
管件
2
管帽
管箍
法兰
法兰
螺栓螺母
螺栓：两头涂刷螺母：侧面涂刷
注：15≤DN≤40时，X=5mm，Y=10mm，Z=5mm；DN≥50时，X=10mm，Y=15mm，Z=10mm。
5管子标识
5.1管子标识的方法为：用油漆在钢管表面绘出一条或两条不同颜色的平行直线，直线能贯穿钢管的整个长度，其宽度建议如下：
a）对于DN15～DN40的尺寸，采用5mm。 b）对于大于或等于DN50的尺寸，采用10mm。
5.2管子的标识颜色见表2。标识颜色的色卡见附录A和附录B。 Q/SY06518.3—2016
表 2 管子的标识颜色
序号 材料分类
材质
标识颜色
国标一碳钢
1
蓝灰蓝灰+海灰蓝灰+中灰蓝灰+淡黄蓝灰+象牙蓝灰+管道紫蓝灰+中黄蓝灰+天酞蓝蓝灰+苹果绿蓝灰+艳绿蓝灰+中蓝
GB/T 8163 20 # GB 9948 20# GB 3087 20# GB 5310 20G GB/T 6479 20 # GB/T 3091 Q235B SY/T5037Q235B GB/T 9711 L245 GB/T 816320# ANTI-H2S GB 9948 20# ANTIH2S GB/T 9711 L245 ANTI-H2S
2 国标一合金钢管
银银+中酸蓝银+天酞蓝银+管道紫银+草果绿银+艳绿
GB 9948 15CrMo GB 9948 1Cr5Mo GB 5310 12Cr1MoVG GB 5310 15CrMoG GB 6479 15CrMo GB 6479 1Cr5Mo
国标一不锈钢管
3
橘黄橘黄橘黄+中黄橘黄+中黄橘黄+艳绿橘黄+艳绿橘黄+苹果绿橘黄+苹果绿橘黄+海蓝橘黄+海蓝橘黄+象牙橘黄+象牙橘黄+天酞蓝橘黄+天酞蓝橘黄+中灰橘黄+中灰
GB/T 14976 06Cr19Ni10(0Cr18Ni9) GB/T 12771 06Cr19Ni10(0Cr18Ni9) GB/T 14976 022Cr19Ni10(00Cr19Ni10) GB/T 12771 022Cr19Ni10(00Cr19Ni10) GB/T 14976 06Cr17Ni12Mo2(0Cr17Ni12Mo2) GB/T 12771 06Cr17Ni12Mo2(0Cr17Ni12Mo2) GB/T 14976 022Cr17Ni12Mo2(00Cr17Ni14Mo2) GB/T 12771 022Cr17Ni12Mo2(00Cr17Ni14Mo2) GB/T 14976 07Cr17Ni12Mo2(1Cr17Ni12Mo2) GB/T 12771 07Cr17Ni12Mo2(1Cr17Ni12Mo2) GB/T 14976 022Cr19Ni13Mo3(00Cr19Ni13Mo3) GB/T 12771 022Cr19Ni13Mo3(00Cr19Ni13Mo3) GB/T 14976 06Cr18Ni11Ti(0Cr18Ni10Ti) GB/T 12771 06Cr18Ni11Ti(0Cr18Ni10Ti) GB/T 14976 06Cr18Ni11Nb(0Cr18Ni11Nb) GB/T 12771 06Cr18Ni11Nb(0Cr18Ni11Nb)
3 Q/SY06518.3—2016
表2 (续)
材质
序号 4
标识颜色
材料分类美标一碳钢
海蓝海蓝+象牙海蓝+象牙海蓝+管道紫海蓝+艳绿海蓝+艳绿
ASTM A53 Gr. B ASTM A106 Gr. B ASTM A672 Gr. B65 API 5L Gr. B ASTM A333 Gr. P6 ASTM A671 Gr. CC60
美标一合金钢
5
ASTM A335 Gr. P11 ASTM A691 Gr. 1V Cr ASTM A335 Gr. P22 ASTM A691 Gr. 2 Cr ASTM A335 Gr. P5 ASTM A691 Gr. 5 Cr ASTM A335 Gr. P9 ASTM A691 Gr. 9 Cr
白白
白+天酸蓝白+天酞蓝白+艳绿白+艳绿白+中酞蓝白+中酞蓝
美标一不锈钢
6
大红大红大红+中黄大红+中黄大红+淡黄大红+淡黄大红+艳绿大红+艳绿大红+苹果绿大红+草果绿大红+海蓝大红+海蓝大红+象牙大红+象牙大红+天酞蓝大红+中酞蓝大红+天酞蓝大红+中灰
ASTM A312 Gr. TP 304 ASTM A358 Gr. 304 ASTM A312 Gr. TP 304L ASTM A358 Gr. 304L ASTM A312 Gr. TP 304H ASTM A358 Gr. 304H ASTM A312 Gr. TP 316 ASTM A358 Gr. 316 ASTM A312 Gr. TP 316L ASTM A358 Gr. 316L ASTM A312 Gr. TP 316H ASTM A358 Gr. 316H ASTM A312 Gr. TP 317L ASTM A358 Gr. 317L ASTM A312 Gr. TP321 ASTM A376 Gr. TP321 ASTM A358 Gr. 321 ASTM A312 Gr. TP 347
4 Q/SY06518.3—2016
表2 (续)
序号 材料分类 6 美标一不锈钢
材质
标识颜色
ASTM A376 Gr. TP 347 ASTM A358 Gr. 347 ASTM A312 Gr. TP321H ASTM A358 Gr. 321H ASTM A312 Gr. TP 347H ASTM A358 Gr. 347H
大红+海灰大红+中灰大红+蓝灰大红+蓝灰大红+灰大红+灰
6 管配件标识
6.1 弯头、大小头、三通、大 加强管嘴、法兰等配件，其标识颜色与同材质的钢管相同， 6. 2 八角垫、金属缠绕垫片、非金属垫片等，因尺寸等原因涂色标识困难时，以标签作为标识，并注明材质、规格、压力等级。 6. 3 紧固件标识如下：
a) 螺栓标注在平端部位， 油漆宽度5mm。 b) 螺母外部侧面标注，油漆宽度5mm。 c) 螺栓螺母的标记颜色见表3。 d) 无法使用油漆作为标识的螺栓 全（螺母），也可以用标签作为标识并注明材质、 规格、 数量。
表3 螺栓/螺母的标识颜色
序号 1 2 3 4 5 6 7 8 9 10 11
牌号 5.5/6 8.8/8
标识颜色白银象牙淡黄中黄橘黄天酞蓝中蓝蓝灰海蓝艳绿
名称螺栓/螺母螺栓/螺母螺栓/螺母螺栓/螺母螺栓/螺母螺栓/螺母螺栓/螺母螺栓/螺母螺栓/螺母螺栓/螺母螺栓/螺母
35CrMo/30CrMo 25CrMoVA/30CrMo 0Cr18Ni9/0Cr18Ni9
0Cr17Ni12Mo2/0Cr17Ni12Mo2
A193GrB7/AA194Gr2H A193GrB7M/A194Gr2HM A193GrB8 CL. 2/A194Gr. 8 A193GrB8M CL. 2/A194Gr. 8M ASTM A453Gr660/A453Gr660
7 阀门标识
阀门沿用原生产厂家的标识。
5
