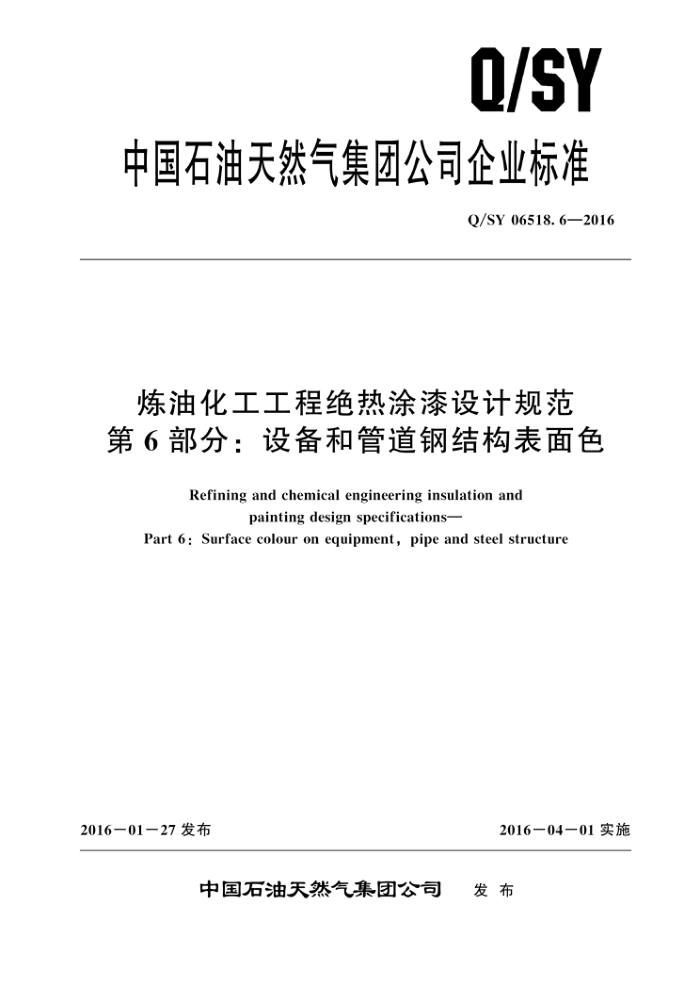

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06518.6—2016
炼油化工工程绝热涂漆设计规范第6部分：设备和管道钢结构表面色
Refining and chemical engineering insulation and
paintingdesignspecifications-
Part 6: Surface colour on equipment, pipe and steel structure
2016-01-27发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY06518.6—2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义
A
一般要求 5 设备 6 管道 7 钢结构 8 安全色和安全标志附录A（规范性附录） 色卡附录B（规范性附录） 国标色样与RALK7CLASSIC2006版色卡中的编号对照附录C（资料性附录） 危险化学品和物质名称标志方法参考图
4
5
T Q/SY06518.62016
前 創言
Q/SY06518《炼油化工.工程绝热涂漆设计规范》是炼油化工.工程设计系列标准之一。该标准分为以下6个部分
第1部分：设备和管道涂料防腐
一
第2部分：绝热材料；第3部分：管道材料标识， —第4部分：设备和管道防腐蚀涂层、涂料；
第5部分：设备和管道绝热：第6部分：设备和管道钢结构表面色，
-
本部分为Q/SY06518的第6部分。 本部分按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和缩写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出。 本部分由中国石汕天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油工程建设公司、中国寰球工程公司、东北炼化工程公司、中国昆仑工
程公司。
本标准主要起草人：孙明菊、战淑玲、刘洪福、付仁超、杨青云、薛峰、陈振士、张俞、张旭、 陈辉、张军、李科、叶燕、邢伟。
I Q/SY06518.6—2016
炼油化工工程绝热涂漆设计规范第6部分：设备和管道钢结构表面色
1范围
Q/SY06518的本部分规定了石油炼制和石油化工设备、管道、钢结构的表面色和标志，便于操
作、检修，促进安全生产和美化厂容。
本部分适用于中国石油天然气集团公司石油炼制、石油化工建设工程及其他相关工程的新建、扩
建或改建工程的工艺生产装置（单元）及辅助设施中的设备、管道、钢结构的表面色和标志。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB2893安全色 GB2894 安全标志及其使用导则 GB/T3181 漆膜颜色标准 GB7231工业管道的基本识别色、识别符号和安全标识 GB13495.1消防安全标志第1部分：标志 GB13690 化学品分类和危险性公示通则 DL/T 5072 火力发电厂保温油漆设计规程
3 术语和定义
下列术语和定义适用于本文件。
3. 1
表面 surface 不绝热的设备和管道的外表面或绝热的设备和管道的保护层外表面以及钢结构的表面。
3.2
表面色 surface color 涂于3.1所述表面的颜色。
3.3
标志mark 在设备和管道外表面局部范围所刷或采用挂牌形式的关于设备位号、管号、介质名称或代号、流
向箭头等信息的标识。 3. 4
安全色safetycolor 传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。
3.5
安全标志safetymark
1 Q/SY06518.6—2016
用以表达特定安全信息的标志，由图形符号、安全色、几何形状（边框）或文字构成。
4一般要求
4.1采用有色金属、不锈钢、陶瓷、塑料（含玻璃钢）等材料制成或表面已采用糖瓷、镀锌等处理的设备和管道宜保持材料本色，不应再刷表面色，但仍应有标志。 4.2已刷变色漆的设备和管道（部位）表面严禁再刷表面色，但应有标志，且标志不得妨碍对变色漆的观察。 4.3厚型防火涂料不宜刷表面色，如因防腐等需要进行涂装时，可参考第7章采用与钢结构涂色相协调的颜色。 4.4绝热材料金属外保护层不刷色，但应有标志。 4.5在外径或保护层外径小于或等于50mm的管道上刷标志色有困难时，可采用标志牌。 4.6起重运输机械和机修、电修、仪修中的设备宜保持出厂色。 4.7塔、烟窗、火炬等高算设备及钢结构，必须根据航空管理部门的要求，设置飞行障碍警示标志。 4.8表面色与标志所使用的颜色应与附录A一致。标志字体应为黑体，位置尺寸适宜，排列规整。 国标色样与RALCLASSIC2006版色卡中的编号对照见附录B。 4.9 建筑物表面色的设计应与设备、管道的表面色相协调。 4.10石油炼制和化工企业中自备电厂设备、管道和钢结构的表面色和标志可按DL/T5072的规定执行。 4.11凡涂有安全色的部位，应保持整洁、明亮，如有变色、褪色等不符合安全色范围，逆反射系数低于70%或安全色的使用环境改变时，应及时重涂或更换，以保证安全色正确、醒目，达到安全警示的目的。 4.12如发现安全标志牌有破损、变色、褪色等不符合要求时，应及时修整或更换。
5设备
5.1石油炼制和化工设备的表面色和标志色应符合表1的规定。 5.2电气、仪表设备的表面色和标志色应符合表2的规定。 5.3表1和表2中未包括的设备，其表面色宜为出厂色或银色，标志色应为大红。 5.4设备标志的设置应符合下列要求：
a）标志应以位号表示。 b) 标志应刷在设备主视方向一侧的醒目部位或基础上。
5.5设备订货时可向制造商提出表面色要求。
表1石油炼制和化工设备的表面色和标志色设备类别
序号
标志色
表面色银乳白色中灰银银
备注
一般容器、反应器、换热器
轻质油罐、球罐重质物料罐
大红
静止设备
1
立式容器裙座(防火层外)
其他
大红
2 Q/SY06518.6—2016
表1 (续)
序号 2 3
标志色大红大红
备注
设备类别
表面色银淡黄色银银中酸蓝银中灰银乳白色中灰银银淡黄银大红乳白色
工业炉本体、非外保温烟风道工业炉梯子、栏杆（含立柱）护栏、扶手
锅炉
泵电机离心压缩机往复压缩机风机
机械设备
大红
4
轻质油品鹤管重质油品鹤管钢烟肉
大红大红大红
5
6 7 8 9 10 11
火炬联轴器防护罩变速箱消防设备
一一
白大红
气柜表 2 电气、 仪表设备的表面色和标志色
标志色大红大红大红大红大红大红大红大红大红大红大红
备注内表面象牙色
序号 1 2 3 4 5 6 7 8 9 10 11
名称开关柜、配电盘
表面色海灰海灰海灰海灰海灰海灰海灰海灰海灰海灰海灰
变压器直流屏、保护屏等
控制箱配电箱操作台仪表盘现场仪表箱盘装仪表就地仪表电缆桥架、电缆槽
内表面象牙色内表面象牙色
镀锌或铝合金表面不涂漆
管道
6
6.1 地上管道的表面色和标志色应符合表3的规定
3 Q/SY06518.6—2016
表3 地上管道表面色和标志色
序号
名称
表面色银管道紫中蓝艳绿黑银天酸蓝淡黄中黄大红大红黑天献蓝银
标志色大红大红大红白白大红大红大红大红淡黄白
备注
-般物料酸、碱氢气水污水蒸汽空气及氧氮氨
物料管道
1
2 公用物料管道
紧急放空管(管口) 排向大气的放空管（管口)
3 4 5
消防管道电气、仪表保护管
镀锌表面不刷表面色
仪表风管气动信号管、导压管
仪表管道
6
6. 2 管道标志的设置应符合下列要求：
a) 管道及其分支、设备进出口处和跨越装置边界处应刷字样和箭头，字样和箭头要求整齐、大
小适当。 b) 字样应表示出介质名称和管道代号，管道代号应与工艺管道和仪表流程图中编号 一致，同
一装置或单元内的字样应一致。
c) 当介质为双向流动时，应采用双向箭头表示。 6. 3 管道上的阀门、小型设备表面色应符合表4的规定
表 4 管道上的阀门、小型设备表面色名称
序号
备注
表面色黑银中灰海蓝中酞蓝海蓝大红银海灰
灰铸铁、可锻铸铁
球墨铸铁碳素钢耐酸钢合金钢钢阀门铸铁阀门
阀门阀体
或出厂色
1
阀门手轮、 手柄
或出厂色或出厂色或出厂色
2
小型设备阀体、膜头、气缸
3 4
控制阀
4
