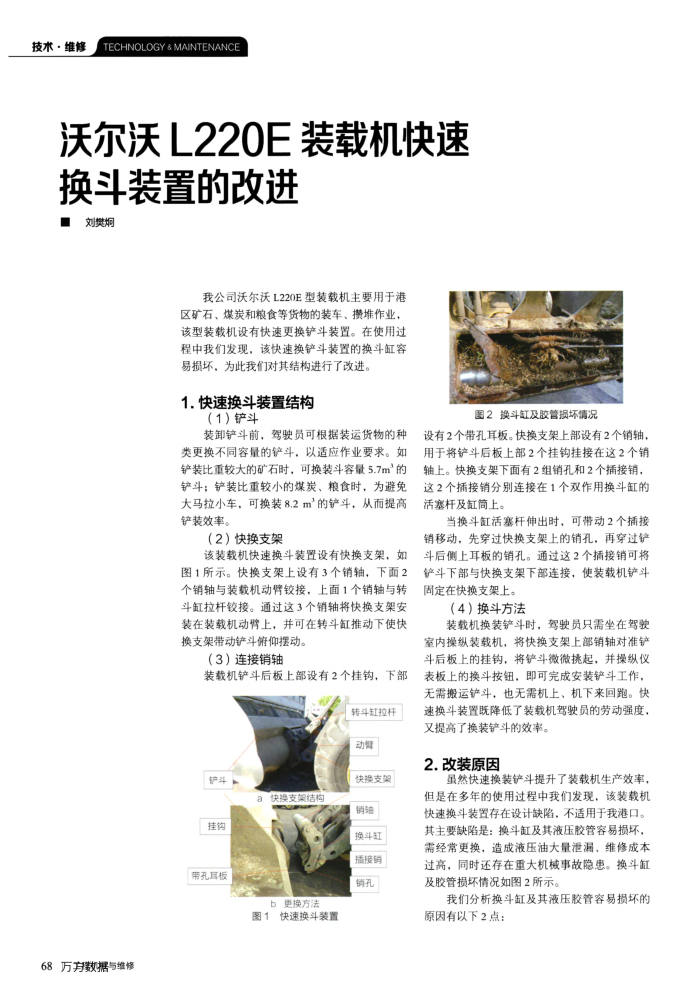

沃尔沃L220E装载机快速
换斗装置的改进 ■刘樊炯
我公司沃尔沃L220E型装载机主要用于港区矿石、煤炭和粮食等货物的装车、揽堆作业，该型装载机设有快速更换铲斗装置。在使用过程中我们发现，该快速换铲斗装置的换斗缸容
易损坏，为此我们对其结构进行了改进， 1.快速换斗装置结构
（1）铲斗
装卸铲斗前，驾驶员可根据装运货物的种类更换不同容量的铲斗，以适应作业要求。如铲装比重较大的矿石时，可换装斗容量5.7m的铲斗；铲装比重较小的煤炭、粮食时，为避免大马拉小车，可换装8.2m的铲斗，从而提高铲装效率。
（2）快换支架
该装载机快速换斗装置设有快换支架，如图1所示。快换支架上设有3个销轴，下面2 个销轴与装载机动臂铰接，上面1个销轴与转斗缸拉杆铰接。通过这3个销轴将快换支架安装在装载机动臂上，并可在转斗缸推动下使快换支架带动铲斗俯仰摆动。
（3）连接销轴
装载机铲斗后板上部设有2个挂钩，下部
转斗缸拉杆动臂
斗挂钩带孔耳板
68万方数据与维修
a快换支架结构 b更换方法图1快速换斗装置
快换支架销轴换斗缸插接销销孔
图2换斗缸及胶管损坏情况
设有2个带孔耳板。快换支架上部设有2个销轴，用于将铲斗后板上部2个挂钩挂接在这2个销轴上。快换支架下面有2组销孔和2个插接销，这2个插接销分别连接在1个双作用换斗缸的活塞杆及缸筒上。
当换斗缸活塞杆伸出时，可带动2个插接销移动，先穿过快换支架上的销孔，再穿过铲斗后侧上耳板的销孔。通过这2个插接销可将铲斗下部与快换支架下部连接，使装载机铲斗固定在快换支架上。
（4）换斗方法
装载机换装铲斗时，驾驶员只需坐在驾驶室内操纵装载机，将快换支架上部销轴对准铲斗后板上的挂钧，将铲斗微微挑起，并操纵仪表板上的换斗按钮，即可完成安装铲斗工作，无需搬运铲斗，也无需机上、机下来回跑。快速换斗装置既降低了装载机驾驶员的劳动强度，
又提高了换装铲斗的效率。 2.改装原因
虽然快速换装铲斗提升了装载机生产效率，但是在多年的使用过程中我们发现，该装载机快速换斗装置存在设计缺陷，不适用于我港口。其主要缺陷是：换斗缸及其液压胶管容易损坏，需经常更换，造成液压油大量泄润、维修成本过高，同时还存在重大机械事故隐惠。换斗缸及胶管损坏情况如图2所示。
我们分析换斗缸及其液压胶管容易损坏的原因有以下2点：
