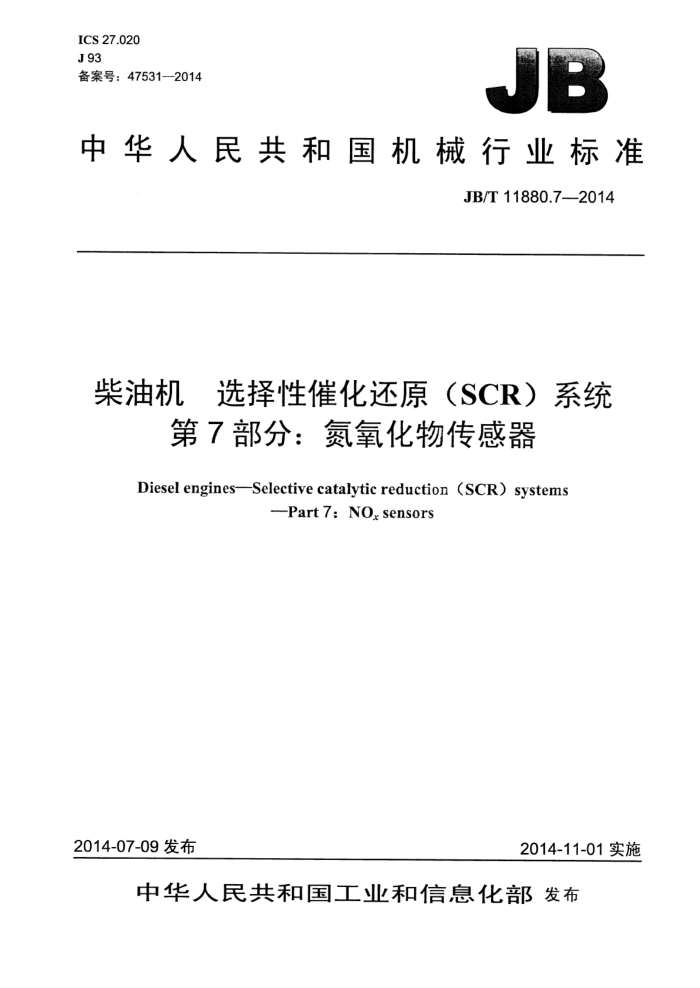

ICS 27.020 J93 备案号：47531—2014
中华人民共和国机械行业标准
JB/T11880.72014
柴油机 选择性催化还原（SCR）系统
第7部分：氮氧化物传感器 Diesel engines-Selective catalytic reduction (SCR) systems
-Part 7: NOx sensors
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T11880.7—2014
目 次
前言 1 范围 2规范性引用文件 3术语和定义 4要求
II
T
4.1 一般要求 4.2 机械性能. 4.3 输出性能 4.4 传感器电控单元（SCU）特性 4.5 电磁兼容性能（EMC） 4.6 耐高低温性能. 4.7 耐温度/湿度组合循环变化性能 4.8 抗跌落性能 4.9 耐振动性能. 4.10 耐盐雾性能 4.11 防护性能. 4.12 耐工业溶剂性能.. 4.13 耐久性 5试验方法
7
5.1 通用试验条件 5.2 机械性能试验 5.3 输出性能试验 5.4 电控单元特性试验. 5.5 电磁兼容试验 5.6 耐高低温试验 5.7 耐温度/湿度组合循环试验 5.8 跌落试验. 5.9 耐振动试验 5.10 耐盐雾试验. 5.11 防护性能试验. 5.12 耐工业溶剂试验 5.13耐久性试验.. 6检验规则 6.1检验类别.. 6.2 出厂检验 6.3抽样检验... 6.4型式检验 7标志、包装、运输和贮存
**0##+8
9
9
10
T JB/T11880.7-2014
.10 ..10
7.1 标志 7.2包装.. 7.3运输 7.4贮存.. 附录A（规范性附录）电化学式NO传感器安装规范 A.1安装螺纹. A.2安装位置. A.3安装力矩附录B（资料性附录）NO传感器SAE-J1939标准通信协议 B.1NOx传感器报文 B.2NO传感器CAN数据信息... 附录C（规范性附录）NO传感器SCU功能状态等级分类 C.1 般要求 C.2A级 C.3B级... C.4C级 C.5D级... C.6 E级..
10 10 11 11 . 11
11 12 12 .12 .13 13 13 13 .13 .13 13
图1 NOx传感器产品标记图2 温度变化循环曲线图3 排气管上的安装角度.
2
表1NOx传感器输出特性表2NOx传感器输出响应时间. 表3工作电压范围表4沿电源线的瞬态抗扰性试验应达到的功能状态等级表5性能输出测试混合气体配比.. 表6检验项目分类
*3
II JB/T11880.7—2014
前言
JB/T11880《柴油机选择性催化还原（SCR）系统》分为8个部分：
第1部分：通用技术条件；第2部分：尿素溶液罐；第3部分：尿素溶液管路；第4部分：尿素溶液供给泵；第5部分：尿素溶液用喷射器；第6部分：电子控制单元；第7部分：氮氧化物传感器：第8部分：选择性催化还原（SCR）转化器。
-
本部分为JB/T11880的第7部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：无锡隆盛科技股份有限公司、凯龙高科技股份有限公司、中科院电工研究所、潍
柴动力股份有限公司、华中科技大学、上海内燃机研究所、浙江铁马科技股份有限公司。
本部分主要起草人：倪茂生、臧志成、韩立、肖琳、陈民忠、肖建中、陈云清、倪荣福、王以良、 赵闯、孟媛媛、郭华、邹海平。
本部分为首次发布。
III JB/T11880.7—2014
柴油机选择性催化还原（SCR）系统
第7部分：氮氧化物传感器
1范围
JB/T11880的本部分规定了柴油机用选择性催化还原（SCR）系统中氮氧化物传感器（以下简称 NOx传感器）的术语和定义、要求、试验方法、检验规则、标志、包装、运输和贮存等。
本部分适用于装用SCR系统的柴油机及其车辆。应用于其他发动机的NOx传感器可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.8电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落 GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动（正弦） GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2423.22环境试验第2部分：试验方法试验N：温度变化 GB/T2423.30环境试验第2部分：试验方法试验XA和导则：在清洗剂中浸渍 GB/T2423.34环境试验第2部分：试验方法试验Z/AD：温度/湿度组合循环试验 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB4208外壳防护等级（IP代码） GB/T13384一2008机电产品包装通用技术条件 GB/T176191998机动车电子电器组件的电磁辐射抗扰性限值和测量方法 GB/T18655-2010车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限制和测量方法 GB/T19951一2005道路车辆静电放电产生的电骚扰试验方法 GB/T21437.2-2008道路车辆由传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导 HI438-2008车用压燃式、气体燃料点燃式发动机与汽车排放控制系统耐久性技术要求 QC/T413一2002汽车电气设备基本技术条件 SAEJ1939（所有部分）商用车控制系统局域网络（CAN）通讯协议（RecommendedPracticefora
Serial Control and Communication Vehicle Network)
3术语和定义
下列术语和定义语适用于本文件。
3.1
NOx传感器NOxsensor 检测发动机尾气中NO、NO2等氮氧化物（NOx）含量的传感器。按照工作原理可分为电化学式、
1 JB/T11880.7-2014
光学式、光荧光式以及其他原理的NOx传感器。 3.2
电化学式NOx传感器electrochemicalNOxsensor 通过测量气体在固体电解质上产生的电势和电流等方式，检测发动机尾气中氮氧化物的含量的传感
器。 3.3
光学式NOx传感器opticalNOxsensor 通过测量光线在气体传输中的光强变化，检测发动机尾气中氮氧化物的含量的传感器。
3.4
光荧光式NO传感器opticalluminariesNOxsensor 通过测量气体中的光致发光的强度变化，检测发动机尾气中氮氧化物的含量的传感器。
3.5
传感器电控单元sensorcontrolunit，SCU 由输入、输出及控制电路等组成的用于控制NOx传感器输出电路，和接收传感器输入信号进行运
算、处理的电子元件。 3.6
响应时间 response time 测量气体体积分数发生变化时，NO.传感器输出信号值随体积分数变化所需时间
3.7
启动时间light-off time 传感器电控单元（SCU）从通电启动后（电化学式NOx传感器从“露点达到”开始）到输出稳定
信号所需的时间。
4要求
4.1一般要求 4.1.1NO传感器的标记
NOx传感器的标记由汉语拼音字母和阿拉伯数字表示：第一组字母代表制造商：第二组数字代表标称工作电压；第三组字母代表产品类型；第四组数字代表产品序号。若有特殊要求，供需双方另行商定。
XX- X XXNO.-XX
产品序号产品类型：DH-一电化学式：GX一一光学式：其他类型代号标称工作电压：1- -12V电压：2——24V电压制造商代号
图1NO传感器产品标记
示例： LS-1DHNO-01表示LS厂生产的标称工作电压为12V的电化学式NO.传感器，序列号为01。
4.1.2工作温度范围
最高尾气温度：750℃；允许在850℃温度下工作40h。
2 JB/T11880.7--2014
最高外壳螺母温度：500℃；允许在630℃温度下工作40h。 电缆密封橡皮温度：-40℃～200℃；允许在230℃温度下工作40h。 电控单元工作温度：-40℃～85℃；允许在105℃温度下工作1h。
4.2机械性能 4.2.1外形、安装尺寸和标志
产品的外形、安装尺寸和标志应符合按程序批准的产品图样的规定。电化学式NO传感器的安装螺纹、安装位置、安装扭矩要求见附录A。 4.2.2导线抗拉强度
进行导线抗拉强度试验后，导线连接处无松动，且性能符合4.3的规定。 4.3输出性能 4.3.1输出信号
NO.传感器输出信号与最大误差应符合表1规定的要求。
表1NOx传感器输出特性
测量项目
输出值 0~3 000 ppm
最大误差（出厂传感器） ±12 ppm (<100 ppm） ±12%（≥100 ppm） ±2ppm(<100 ppm) ±2%（≥100ppm)
最大误差（耐久性试验后） ±15 ppm (<100 ppm)
NO体积分数
±15%（≥100ppm) ±5 ppm（<100 ppm) ±5%（≥100 ppm）
NH；体积分数（光学式NO传感器） 4.3.2响应时间
0~1 000 ppm
NO传感器响应时间为测量气体中NOx体积分数从0变化到一定数值后，传感器从输出最终值的 33%到输出最终值的66%所需时间；和测量气体中NOx体积分数从一定数值变化到0后，传感器从输出初始值的66%到输出初始值的33%所需时间。NO传感器响应时间应符合表2规定的要求。
表2NOx传感器输出响应时间符号
测量项目
耐久性试验后 <1 800 ms <1 800 ms
出厂传感器 <1400 ms <1 400 ms
T (33%-66%） NOx T (66%→33%) NOx
NO响应时间
4.3.3启动时间
电化学式NOx传感器特性启动时间应小于120s。光学式传感器启动时间应小于15s。 4.4传感器电控单元（SCU）特性 4.4.1供电电源
标称电压为12V或24V，其工作电压范围按表3的规定。 JB/T11880.7—2014
表3工作电压范围
标称电压U
工作电压范围
V 12 24
UminV 10.8 21.6
Umax V
16 32
NO传感器供电电流和供电功率应符合按程序批准的产品图样的规定。 4.4.2接插件
采用防水型接插件，弓脚数为4个或5个，推荐通用接口型号：HDSCS（2×2，四芯）或AK2.（5芯）。 4.4.3通信要求
在未声明时CAN通信的定义应符合SAEJ1939的规定，也可经供需双方协商采用其他通信协议标准。NOx传感器通信报文参见附录B。 4.5电磁兼容性能（EMC） 4.5.1抗电磁辐射
NOx传感器应具备抗电磁辐射的能力，按5.5.1的规定进行辐射抗扰度试验，功能状态应符合附录 C规定的B级。 4.5.2抗静电放电干扰
NOx传感器应具备抗静电放电干扰的能力，按5.5.2的规定进行静电放电干扰试验，试验后产品无损伤，功能状态应符合附录C规定的A级。 4.5.3沿电源线的瞬态抗扰性
NO传感器应具备抗传导与耦合弓起的电骚扰的能力，按5.5.3的规定进行沿电源线瞬态抗扰性试验，功能状态应符合表4的规定。
表4沿电源线的瞬态抗扰性试验应达到的功能状态等级
试验脉冲
试验严酷等级
功能状态（附录C）
C级 B级 B级 B级 C级 C级
IV IV IV IV IV IV
1 2a 3a 3b 4
5（抛负载）
4.5.4 电磁骚扰性
NO传感器按5.5.4的规定进行电磁骚扰性试验，试验结果达到GB/T186552010规定的等级3。 4.6耐高低温性能 4.6.1耐低温性能
NO传感器的电控单元（SCU）在-40℃温度下进行48h（24h低温贮存，24h低温运行）的低温
+
