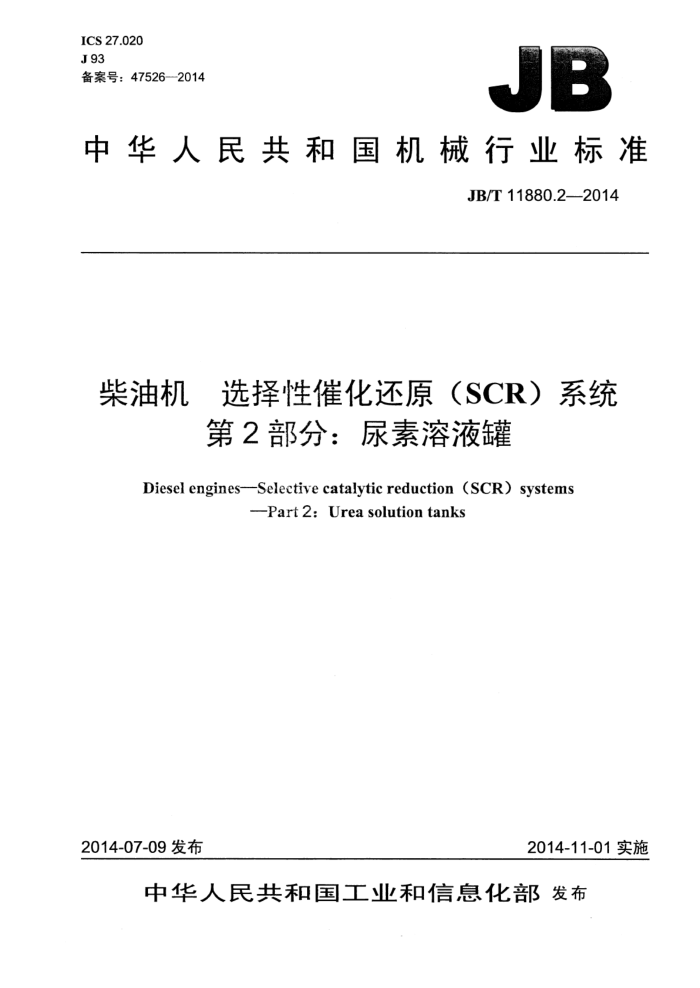

ICS 27.020 J93 备案号：475262014
JB
中华人民共和国机械行业标准
JB/T11880.2—2014
柴油机 选择性催化还原（SCR）系统
第2部分：尿素溶液罐
Diesel engines--Selective catalytic reduction (SCR) systems
-Part 2 Urea solution tanks
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
柴油机：选择性催化还原（SCR）系统
第2部分：尿素溶液罐
JB/T11880.22014
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-1.5印张-44千字
2014年12月第1版第1次印刷
定价：24.00元
*
书号：15111－12569 网址： http: //www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11880.2--2014
目 次
前言 1 范围 2 规范性引用文件 3术语和定义 4产品型号.. 5技术要求..
I
5.1 一 一般技术要求 5.2性能要求 6试验方法 6.1 试样样品. 6.2 外观检验 6.3 尺寸与公差检验. 6.4 密封性试验 6.5 振动耐久性试验 6.6 耐压试验 6.7 塑料尿素溶液罐的低温耐冲击性试验. 6.8 塑料尿素溶液罐的耐热性试验 6.9 塑料尿素溶液罐的耐候性试验， 6.10 塑料尿素溶液罐的耐环境应力开裂性能试验 6.11 塑料尿素溶液罐耐化学药品性试验 6.12 内部清洁度试验. 6.13 通风量试验 7检验规则.. 7.1 检验分类.. 7.2 出厂检验. 7.3 抽样检验. 7.4 型式检验 8标志、包装、运输与贮存
8.1 标志. 8.2 包装. 8.3 运输与贮存. 附录A（资料性附录）尿素溶液罐推荐材料
FI
A..1推荐使用的材料.. A.2 不推荐使用的材料. 附录B（规范性附录）加注口设计要求 B.1 范围.. B.2 术语和定义 B.3 技术要求
+
花 JB/T11880.2—2014
B.4密封式加注系统的相容性条件附录C（规范性附录）尿素液位和温度传感器要求 C.1 范围. C.2 要求 C.3 试验方法 C.4 检验规则
12 15 .15 15 .17 18
图B.1 加注器颈图B.2 入口转接器图B.3 外接加注系统喷嘴图B.4 带有磁开关的外接加注喷嘴管口插入到入口转接器的位置示意，图B.5 加注所需的最小空间的三维视图图B.6 加注所需的最小空间图B.7 密封式加注系统的实例。 图 B.8 加注器颈图B.9 可用于开放式或密封式加注系统的带有入口转接器的加注器颈的实例
9 .10 10
..11
11 ....12
13 13 14
表1 尿素溶液罐振动耐久试验要求表2检验和试验项目表A.1 推荐使用材料实例表A.2 不推荐使用材料实例表B.1 加注器颈尺寸表B.2 磁环特性. 表B.3 加注器颈的尺寸表C.1 尿素溶液罐液位传感器参数与容积档位设置和输出推荐参数表 C.2 推荐的温度传感器阻值参数特性表C.3 检验和试验项目
X
6
5 5 18
1 JB/T11880.2--2014
前言
JB/T11880《柴油机选择性催化还原（SCR）系统》分为8个部分：
一第1部分：通用技术条件；第2部分：尿素溶液罐；第3部分：尿素溶液管路；第4部分：尿素溶液供给泵；第5部分：尿素溶液用喷射器：第6部分：电子控制单元；第7部分：氮氧化物传感器：第8部分：选择性催化还原（SCR）转化器。
本部分为JB/T11880的第2部分。 本部分按照GB/T1.1-—2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：浙江铁马科技股份有限公司、上海内燃机研究所、凯龙高科技股份有限公司、浙
江银轮机械股份有限公司、潍柴动力股份有限公司、河北亿利橡塑集团有限公司、同济大学、无锡威孚力达催化净化器有限责任公司。
本部分主要起草人：王以余、苏大辉、计维斌、臧志成、顾玉智、尹慧琼、倪计民、周健伟、孟媛媛、金维中、郭华、赵闯、温任林。
本部分为首次发布。
III JB/T11880.2-2014
柴油机选择性催化还原（SCR）系统
第2部分：尿素溶液罐
1范围
JB/T11880的本部分规定了选择性催化还原（SCR）系统中尿素溶液罐的术语和定义、产品型号、 技术要求、试验方法、检验规则、标志、包装、运输与贮存等。
本部分适用于柴油机及车辆用SCR系统，其他用途的SCR系统也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T250纺织品色牢度试验评定变色用灰色样卡 GB/T1842-2008塑料聚乙烯环境应力开裂试验方法 GB/T2828.12012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T16422.2塑料实验室光源暴露试验方法第2部分：氙弧灯 GB18296汽车燃油箱安全性能要求和试验方法 QC/T417（所有部分）车用电线束插接器 QC/T572汽车清洁工作导则测定方法 ISO22241-3柴油发动机NO还原剂AUS32一第3部分：装卸、运输和储存（Dieselengines-
NOx reduction agent AUS 32-Part 3: Handling, transportation and storage)
ISO22241-4—2009柴油发动机NOx还原剂AUS32—第4部分：再充填接口（Dieselengines NOx reduction agent AUS 32-Part 4: Refilling interface) SAE J2044用于液体燃料和蒸发/排放系统快速接头的技术要求（Quick Connect Coupling Specification for Liquid Fuel and Vapor/Emissions Systems)
3术语和定义
下列术语和定义适用于本文件。
3.1
尿素溶液罐urea solution tank 由罐体、尿素液位温度传感器、呼吸器、排污底阀、加注口、加注口盖及其他附属装置装配而成的
整体。在产品型号编制中，尿素溶液罐用NSG表示。 3.2
尿素液位和温度传感器 urea solution tank level and temperature sensor 提供罐内尿素溶液液位和温度参数的感应装置。
3.3
呼吸器airvent 保持罐内外压力平衡且不易被尿素结晶、灰尘等堵塞的罐上辅助器件。 JB/T11880.2—2014
3.4
额定容量ratedvolume 尿素溶液罐设计参数中规定加注尿素的容量。 尿素溶液罐常用额定容量：16L25L、35L、60L、80L、100L。
4产品型号
产品型号按如下编制： NSG--□
尿素液位和温度传感器代号额定容量尿素溶液罐代号
示例： NSG-35-475表示安装475型尿素液位和温度传感器的、额定容量为35L的尿素溶液罐。
5技术要求
5.1一般技术要求 5.1.1工作温度
尿素溶液罐工作温度范围为-40℃～85℃。 5.1.2材料
尿素溶液罐罐体及其配件材料的选择应符合尿素溶液贮存质量要求的相关规定，材料选择请参考表 A.1和表A.2的规定。所有不能确定是否与尿素溶液兼容的材料都需要进行试验，以评估此材料对尿素溶液产品质量可能产生的影响。 5.1.3结构 5.1.3.1尿素溶液罐如果选用塑料材料加工成型，罐体可以分为本色和黑色两种，如有特殊要求应由供需双方协商确定。 5.1.3.2尿素溶液加注口设计应符合附录B的规定。 5.1.3.3为满足尿素液位和温度传感器检测尿素消耗量的要求，尿素液位传感器参数与实际容量应具有对应关系，详见附录C的规定。罐体结构应能承受冻结、解冻循环下的应力变化。 5.1.3.4尿素液位和温度传感器总成在罐体上有多个安装方向，可按要求进行调整。 5.1.3.5在进行尿素溶液罐的结构设计时，推荐预留最大额定容量10%以上的膨胀空间，以防无意的过量加注造成冻结状态下罐体破裂。 5.1.3.6尿素溶液罐额定最高液位处可以设有目视液位显示，以防人工加注尿素溶液时，加注液位超出最高液位标记。 5.1.3.7尿素溶液罐排污底阀应设置在罐体底部最低处。 5.1.4外观
制品的颜色和花纹必须符合图样及技术文件的要求，制品表面颜色、花纹必须均匀一致，不得有明
