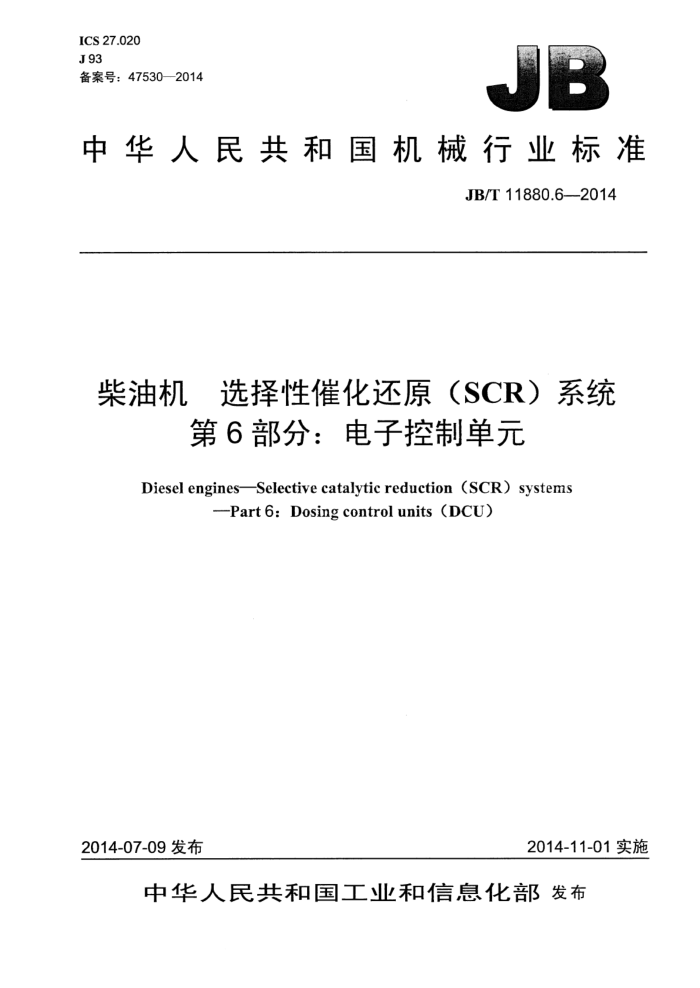

ICS 27.020 J93 备案号：47530—2014
中华人民共和国机械行业标准
JB/T11880.6—2014
柴油机 选择性催化还原（SCR）系统
第6部分：电子控制单元 Diesel engines-Selective catalytic reduction (SCR) systems
-Part 6:Dosing control units (DCU)
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T11880.6-2014
目 次
前言
L
范围 2规范性引用文件 3术语和定义 4DCU的型式与型号编制规则
4.1DCU的型式 4.2DCU的产品标记， 5技术要求
5.1 一般要求 5.2 DCU的通信功能 5.3 DCU的OBD功能 5.4 防护性能 5.5 电气性能... 5.6 电磁兼容性能. 5.7 耐高低温性能. 5.8 耐振动性能. 5.9 耐自由跌落性能 5.10 耐机械冲击性能 5.11 耐盐雾性能 5.12 耐工业溶剂性能. 5.13 表面防护性能 6试验方法 6.1 试验条件 6.2 外观和安装尺寸检测。 6.3 防护性能试验 6.4 电气性能试验 6.5 绝缘耐压试验 6.6 大电流注入试验 6.7 辐射抗扰度试验 6.8 磁场抗扰度试验. 6.9 沿电源线的瞬态抗扰性试验 6.10 沿非电源线的瞬态抗扰性试验 6.11 静电放电特性试验. 6.12 辐射发射试验， 6.13 传导发射试验.. 6.14 传导瞬态发射试验 6.15 耐高低温试验. 6.16 耐温度/湿度组合循环试验
10 10
11
11 11 12 12 12 14
##m***14
14
15 15 15 .15 15 15 15 16
EFPEFEEEEFEEE
16 JB/T11880.6—2014
6.17 耐振动试验 6.18 自由跌落试验 6.19 耐机械冲击试验 6.20 耐盐雾试验 6.21 耐工业溶剂试验. 6.22 表面防护检验
17 17 17 17 18 .18 18 18 .18 . 18 .19
-.-..
7检验规则.. 7.1 检验类别. 7.2 出厂检验。 7.3抽样检验. 7.4型式检验. 8标志、包装、运输和贮存 8.1 标志 8.2 包装. 8.3运输 8.4贮存.. 附录A（资料性附录）DCU的通信要求
20 .20 20 21 21 22 22
！
.....
A.l地址.. A.2独立电子控制单元.. A.3电子控制单元与计量泵电子控制单元集成.. A.4电子控制单元集成于EECU中. A.5 电子控制单元、EECU以及计量泵电子控制单元集成.
..22.
EEFEE
FEEE
.22 ...22
22 22 .26 31 31 31 31 31 31 32 32 32 32 .32 32 *.32 33 33
A.6 发送报文... A.7 接受报文. 附录B（资料性附录）DCU的OBD监测要求. B.1SCR系统OBD需监测以下部件及功能的故障 B.2 系统的运行和监测功能的临时中断 B.3故障指示器的激活及熄灭， B.4 扭矩限制器作用时刻 B.5 与诊断工具接口方式附录C（规范性附录）DCU的功能状态等级分类. C.1 般规定 C.2 A级 C.3 B级 C.4 C级 C.5D级.. C.6 E级附录D（规范性附录）DCU的工作模式. D.1 工作模式1. D.2 工作模式2.. D.3 工作模式3. 附录E（资料性附录）试验测试报告表. E.1大电流注入试验测试报告表...
EEEEEEEEFE
-
E
33 33 34 34
II JB/T11880.6—2014
E.2辐射抗扰度试验测试报告表 E.3静电放电特性试验测试报告表
34 35
图1DCU的产品标示示意图. 图2振动严酷度曲线图3PSD与频率（安装部位在发动机上）图4PSD与频率（安装于车身上）图5复位试验供电电压... 图6电源线上叠加交流电压的试验装置图7短路电压下降（12V系统）图8短路电压下降（24V系统）图9规定变化率的温度循环.. 图10盐雾试验循环..
T
...
9
.10.
.. 13 13 14 14 .16
17
表1DCU的工作温度及贮存温度范围表2DCU的工作电压范围. 表3大电流注入试验应达到的功能状态等级表4辐射抗扰度试验应达到的功能状态等级表5磁场抗扰度试验应达到的功能状态等级.. 表6沿电源线的瞬态抗扰性试验应达到的功能状态等级，表7沿非电源线的瞬态抗扰性试验应达到的功能状态等级表8静电放电试验应达到的功能状态等级表9传导瞬态发射试验的试验结果要求表10 最大加速度与频率表11 PSD与频率（安装部位在发动机上）表12 PSD与频率（安装于车身上）表13 短路保护试验参数表14 叠加交流电压试验参数表15 DCU的检验项目. 表A.1 DM1（当前故障码）配置参数. 表A.2 DM（当前故障码）内. 表A.3 DM2（先前故障码）配置参数表A.4 DM2（先前故障码）内容. 表A.5 DM3（清除先前故障码）配置参数表A.6 DM4（冻结顿）配置参数表A.7 DM4（冻结）内容.. 表A.8 DM11（清除/复位当前故障码）配置参数. 表A.9 DM12（排放相关故障码）配置参数. 表A.10DM12（排放相关故障码）内容.. 表A.11ACK（发送报文应答）配置参数表A..12ACK（发送报文应答）内容.. 表A.13 TI1（尿素箱信息）配置参数表A.14TI1（尿素箱信息）内容.
4
4
『
h
10 13 13 19 22
...23
00.100.011.1
.23 23 24 24 ..24 .24 .24 25
.25
-
....
..25 ..5.
.26
III JB/T11880.6—2014
表A.15 EEC3（发动机电控信息3）配置参数表A.16 EEC3（发动机电控信息3）内容.. 表A.17 AT10G1（下游氮氧传感器信息）配置参数表 A.18 AT10G1（下游氮氧传感器信息）内容. 表A.19 PGNRQ（参数组编号请求）配置参数表A.20 PGNRQ（参数组编号请求）内容. 表A.21 EEC1（发动机电控信息1）配置参数表A.22 EEC1（发动机电控信息1．）内容.. 表A.23 AMB（环境状态）配置参数表A.24 AMB（环境状态）内容表A.25 ENGTEMP（发动机温度）配置参数表A.26 ENGTEMP（发动机温度）内容表A.27 INCON（进排气状态）配置参数. 表A.28 INCON（进排气状态）内容. 表A.29 BAM（广播报文）配置参数表A.30 BAM（广播报文）内容. 表A.31 Packet1（第一包）配置参数表A.32 Packet1（第一包）内容. 表A.33 Packet2（第二包）配置参数表A.34Packet2（第二包）内容... 表A.35 Packetn（第n包）配置参数表A.36 Packetn（第n包）内容.. 表E.1大电流注入试验测试报告表.. 表E.2 辐射抗扰度试验测试报告表.. 表E.3 静电放电特性试验测试报告表.
26 26 26 27 ...27 2.7 27 .27 .28 .28
28 28 28 28 .28 29 .29 29 ..29 .29 30 .30 34 34 .35
IV JB/T11880.6-2014
前言
JB/T11880《柴油机选择性催化还原（SCR）系统》分为8个部分：
第1部分：通用技术条件；第2部分：尿素溶液罐：第3部分：尿素溶液管路；第4部分：尿素溶液供给泵； -第5部分：尿素溶液用喷射器；第6部分：电子控制单元；第7部分：氮氧化物传感器；第8部分：选择性催化还原（SCR）转化器。
本部分为JB/T11880的第6部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：潍柴动力股份有限公司：上海内燃机研究所：凯龙高科技股份有限公司、浙江铁
马科技股份有限公司、无锡威孚力达催化净化器有限责任公司、浙江银轮机械股份有限公司、河北亿利橡塑集团有限公司、同济大学。
本部分主要起草人：王建平、计维斌、臧志成、王以良、温任林、任博、赵中煜、李明、赵闯、龙顺洪、赵光亮、倪计民、邹海平。
本部分为首次发布。 JB/T11880.6-2014
柴油机选择性催化还原（SCR）系统
第6部分：电子控制单元
1范围
JB/T11880的本部分规定了柴油机用选择性催化还原（SCR）系统中电子控制单元的术语和定义、 型式与型号编制规则、技术要求、试验方法、检验规则及其标志、包装、运输和贮存。
本部分适用于带有选择性催化还原（SCR）系统的柴油机，其他发动机及后处理系统可参照执行。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.6电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞 GB/T2423.8电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落 GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2423.22环境试验第2部分：试验方法试验N：温度变化 GB/T2423.30环境试验第2部分：试验方法试验XA和导则：在清洗剂中浸渍 GB/T2423.34环境试验第2部分：试验方法试验Z/AD：温度/湿度组合循环试验 GB/T2423.56电工电子产品环境试验第2部分：试验方法试验Fh：宽带随机振动（数字控
制）和导则
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T13306标牌 GB/T13384机电产品包装通用技术条件 GB17691一2005车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法（中
国II、IV、V阶段）
GB/T18655车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限值和测量方法 GB/T19951道路车辆静电放电产生的电骚扰试验方法 HJ437一2008车用压燃式、气体燃料点燃式发动机与汽车车载诊断（OBD）系统技术要求 QC/T625汽车用涂镀层和化学处理层 QC/T29106汽车电线束技术条件 ISO7637（所有部分）道路车辆来自传导和耦合的电气骚扰（Roadvehicles一Electricaldisturban
ces from conduction and coupling )
ISO11452-1道路车辆来自窄带辐射电磁能的电气骚扰的组件试验方法第1部分：一般原理和术语 (Road vehicles--Component test methods for electrical disturbances from narrowband radiated electromagnetic energy-Part I: General principles and terminology third edition )
ISO11452-2道路车辆来自窄带辐射电磁能电子干扰部件试验方法第2部分：吸收器衬垫腔
1 JB/T11880.62014
C Road vehicles - Component test methods for electrical disturbances from narrowband radiated electromagnetic energyPart 2: Absorber-lined shielded enclosure)
ISO11452-4道路车辆来自窄带辐射电磁能试验方法第4部分：大电流注入（BCI）（Road vehicles--Component test methods for electrical disturbances from narrowband radiated electromagnetic energyPart 4: Harness excitation methods)
ISO11452-8道路车辆来自窄带辐射电磁能的电气骚扰的组件试验方法第8部分：磁场抗扰度 （Road vehicles-Component test methods for electrical disturbances from narrowband radiated electromagnetic energyPart 8: Immunity to magnetic fields)
ISO16750-2道路车辆电气和电子设备的环境条件和测试第2部分：电气荷（Roadvehicles- Environmental conditions and testing for electrical and electronic equipmentPart 2: Electrical loads )
ISO/IEC 17025检测和校准实验室的能力的通用要求（General requirements for the competence of testing and calibration laboratories )
ISO20653道路车辆防护等级（IP代号）针对异物、水及接触的电气设备防护［Roadvehicles Degrees of protection. (IP Code ) --Protection of electrical equipment against foreign objects, water and access ] 3术语和定义
下列术语和定义适用于本文件。
3.1
电子控制单元DosingControl Unit，DCU 根据自身存储的程序对发动机各传感器输入的各种信息进行运算、处理，判断，然后输出指令，控
制相关部件，精确喷射尿素量，以控制发动机排气污染物的装置。 3.2
标称电压Un nominalvoltage 用于描述DCU电气系统的电压值。
3.3
最低供电电压UN.min supply voltageminimum 在规定的供电电压范围内DCU达到附录C规定的A级的电压最小值。
3.4
最高供电电压Un,maxsupplyvoltagemaximum 在规定的供电电压范围内DCU达到附录C规定的A级的电压最大值。
3.5
最低工作温度 Tmin minimum operating temperature DCU能够工作的环境温度的最低值。
3.6
最高工作温度 Tmax maximum operating temperature DCU能够连续工作的环境温度的最高值。
4DCU的型式与型号编制规则
4.1DCU的型式 4.1.1独立电子控制单元
DCU通过CAN总线接收发动机数据，进行尿素喷射量的计算以及负责对SCR系统进行OBD监测，
2
