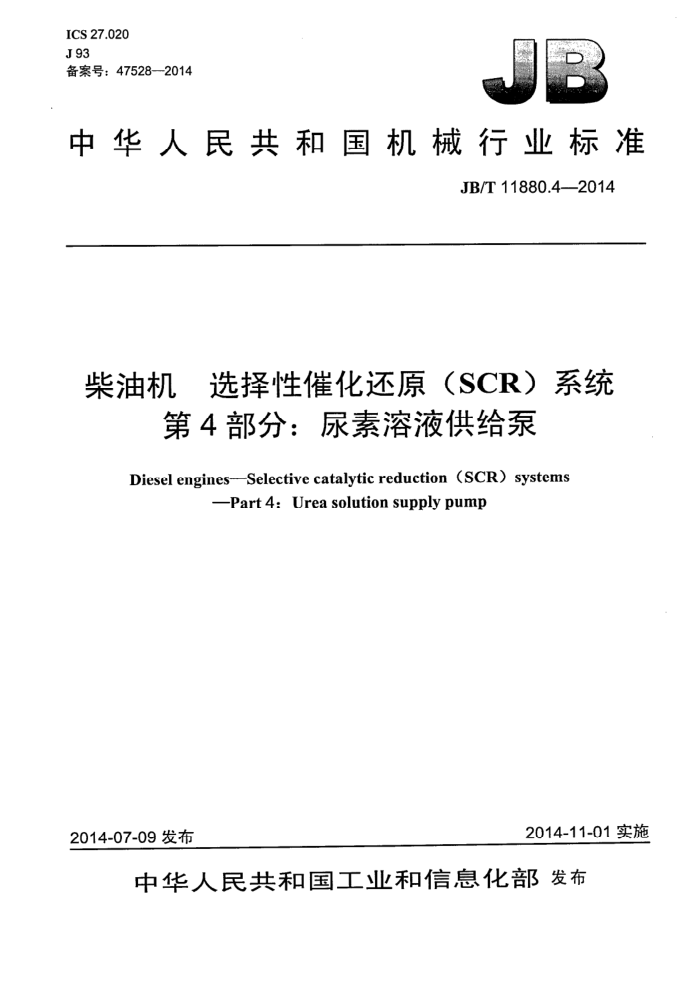

ICS 27.020 J 93 备案号：47528-2014
中华人民共和国机械行业标准
JB/T 11880.4—2014
柴油机 选择性催化还原（SCR）系统
第4部分：尿素溶液供给泵 Diesel engines--Selective catalytic reduction (SCR) systems
-Part 4: Urea solution supply pump
2014-11-01实施
2014-07-09 发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
柴油机选择性催化还原（SCR）系统
第4部分：尿素溶液供给泵
JB/T 11880.4—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·27T字 2014年12月第1版第1次印刷
*
书号：15111·12571 网址：http://www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： (010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 11880.4—2014
目 次
前言. 1 范围 2 规范性引用文件 3 术语和定义.
II
*.*..*1
型式与型号.
4
4.1 型式 4.2 型号 5要求. 5.1 一般要求 5.2 外观、尺寸 5.3 尿素泵故障诊断功能（如有控制器） 5.4 计量精度（如有） 5.5 密封性 5.6 耐久性. 5.7 耐高低温性能（如有加热功能） 5.8 加热功能（如有）
1
青由
+++-#
中心
5.9 防护性能 5.10 清洁度。 5.11 耐振动性能. 5.12 耐盐雾性能. 5.13 耐异常电源电压性能. 5.14 电磁兼容性能. 5.15 绝缘耐压性能. 6试验方法 6.1 试验条件 6.2 外观和安装尺寸检测。 6.3 故障诊断功能试验，
咖峰雪
+++
.S
雪+
6.4 计量精度试验 6.5 密封性试验 6.6 耐久可靠性试验 6.7 耐高低温试验. 6.8 加热功能试验 6.9 防护性能实验. 6.10 清洁度试验 6.11 耐振动试验… 6.12 耐盐雾试验。
.6
+→
T
1
中
耐异常电源电压试验， 6.14 电磁兼容试验.
6.13 JB/T 11880.4—2014
6.15绝缘耐压试验 7检验规则 7.1 检验类别 7.2出厂检验. 7.3 抽样检验.. 7.4型式检验. 8标志、包装、运输和贮存， 8.1 标志. 8.2 包装. 8.3 运输和贮存，
X
++
tet+++tt
8
+++*...C
4
+
....·*...10
+++++++++
10
+++++++
表1 尿素泵的工作电压范围表2 循环喷射量表3 循环时问表4 扫频振动试验，表５ 检验的项目
+-++++心
6
雪#
++++++心
1I JB/T 11880.4—2014
前言
JB/T11880《柴油机选择性催化还原（SCR）系统》分成为8个部分：
第1部分：通用技术条件； -第2部分：尿素溶液罐； -第3部分：尿素溶液管路； -第4部分：尿素溶液供给泵；第5部分：尿素溶液用喷射器；第6部分：电子控制单元：第7部分：氮氧化物传感器；第8部分：选择性催化还原（SCR）转化器。
本部分为JB/T11880的第4部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：凯龙高科技股份有限公司、上海内燃机研究所、浙江铁马科技股份有限公司、河
北亿利橡塑集团有限公司、广西玉柴机器股份有限公司、无锡威孚力达催化净化器有限责任公司。
本部分主要起草人：臧志成、计维斌、王以余、陶泽民、赵闯、王蒸、温任林、乔亮亮、陈兴通、 龙顺洪、钟瀚、沈红节。
本部分为首次发布。
III JB/T 11880.4—2014
柴油机选择性催化还原（SCR）系统
第4部分：尿素溶液供给泵
1范围
JB/T11880的本部分规定了尿素溶液供给泵（以下简称尿素泵）的术语和定义、型式与型号、要求、 试验方法、检验规则、标志、包装、运输和贮存等。
本部分适用于装有SCR系统的柴油机及其他车辆，其他用途发动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2423.22环境试验第2部分：试验方法试验N：温度变化 GB/T2423.34环境试验第2部分：试验方法试验ZIAD：温度/湿度组合循环试验 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB4208外壳防护等级（IP代码） GB/T13306标牌 GB/T17619—1998机动车电子电器组件的电磁辐射抗扰性限值和测量方法 GB18655车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限值和测量方法 GB/T19951-2005道路车辆静电放电产生的电骚扰试验方法 QC/T29106汽车电线束技术条件 ISO16232-3道路车辆液压回路元件的清洁第3部分：通过压力水冲洗的污染物提取法（Road
vehicles-Cleanliness of components of fluid circuits--Part 3: Method of extraction of contaminants by pressure rinsing first edition)
ISO 16232-10道路车辆　液压回路元件的清洁　第10部分：结果的表示(Road vehicles-Cleanliness of components of fluid circuits-Part 10: Expression of results first edition)
ISO 22241-1柴油发动机　NOx还原剂 AUS 32第1部分：质量要求(Diesel engines-NOxreduction agent AUS 32-Part 1: Quality requirements first edition )
SAEJ1939（所有部分）商用车控制系统局域网络（CAN）通讯协议（RecommendedPractice fora Serial Control and Communication Vehicle Network)
SAEJ2044用于液体燃料和蒸发/排放系统快速接头的技术要求（Quick Connect Coupling Specification for Liquid Fuel and Vapor/Emissions Systems )
3术语和定义
下列术语和定义适用于本文件。
1 JB/T 11880.4--2014
5要求
5.1一般要求 5.1.1 尿素泵应符合本部分的要求，并按规定程序批准的图样和技术文件制造。 5.1.2 尿素泵适用工作温度为-40℃～85℃。 5.1.3尿素泵的工作介质（尿素溶液）应符合ISO22241-1的相应规定。 5.1.4 尿素泵的宜推荐使用通信的协议与 SAE J1939CAN总线标准的规定-致。 5.1.5尿素泵的流体管路接头符合 SAEJ2044相应规定的要求。 5.1.6尿素泵停止工作时宜有清空管路、阀体尿素溶液的功能。 5.1.7空气辅助式尿素泵的压缩空气进口处压力应在0.6MPa～1.0MPa范围内，压缩空气消耗量 ≤30 L/minc 5.1.8尿素泵宜有过滤装置。 5.1.9 尿素泵的标称电压为12V或24V，其工作电压的范围见表1。
表 1尿素泵的工作电压范围
【作迅压范围
标称工作电压UHV
最高电压 UH,max
最小电压 UHmin V
10.8 21.6
16 32
12 V 24 V
5.2外观、尺寸
尿素泵外表面应光滑，无伤痕及其他明显缺陷。产品的外形、安装尺和标志等符合产品图样要求。 5.3尿素泵故障诊断功能（如有控制器）
尿素泵应具有集成故障诊断功能，以保证其正常工作。 5.4计量精度（如有）
尿素泵在额定流量条件下质量流量计量误差不大于5%。 5.5密封性
在6.5规定的试验条件下各密封处应无泄漏现象。 5.6耐久性
尿素泵在耐久性试验后，可以正常工作，性能符合5.3的规定。 5.7耐高低温性能（如有加热功能） 5.7.1耐低温性能
尿素泵放在高低温试验箱中，按-40℃土2℃的温度，进行48h（24h低温储存，24h低温运行）的低温试验。待试验结束、恢复至常温后，性能符合 5.3的规定。 5.7.2耐高温性能
尿素泵放在高低温试验箱中，按70℃土2℃的温度，进行144h（48h高温储存，96h高温运行）
3
