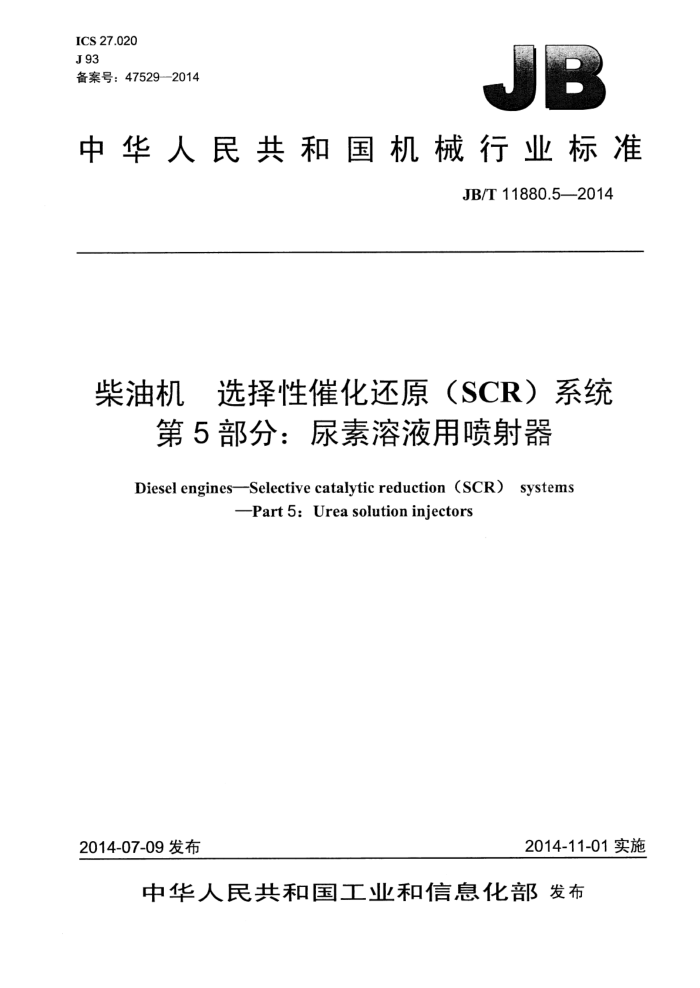

ICS27.020 J93 备案号：47529—2014
中华人民共和国机械行业标准
JB/T11880.5—2014
柴油机 选择性催化还原（SCR）系统
第5部分：尿素溶液用喷射器 Diesel engines--Selective catalytic reduction (SCR) systems
-Part 5: Urea solution injectors
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T11880.5—2014
目 次
前言范围
I
1 2规范性引用文件. 3术语和定义， 4型式与型号
4.1型式. 4.2型号 5技术要求. 5.1无空气辅助式尿素溶液用喷射器的技术要求 5.2空气辅助式尿素溶液用喷射器的技术要求， 6试验方法 6.1无空气辅助式尿素溶液用喷射器的试验方法 6.2空气辅助式尿素溶液用喷射器的试验方法 7检验规则， 7.1合格文件和标记 7.2产品检验类别 7.3出厂检验 7.4型式检验 7.5抽样检验， 8标志、包装、运输和贮存 8.1 总则 8.2 标志. 8.3 包装. 8.4 运输 8.5 贮存
.
10 .12 12 12
13 .13 13 14 14 14 14 15 .15
图1 喷射器总成的工作位置图2 无空气辅助式喷射器的喷雾性能试验示意图3空气辅助式喷射器的喷雾性能试验示意图
3
9 12
表1无空气辅助式尿素溶液用喷射器的检验项目分类表2空气辅助式尿素溶液用喷射器的检验项目分类
.13 14 JB/T11880.5—2014
前言
JB/T11880《柴油机选择性催化还原（SCR）系统》分为8个部分：
第1部分：通用技术条件；第2部分：尿素溶液罐；第3部分：尿素溶液管路；第4部分：尿素溶液供给泵；第5部分：尿素溶液用喷射器；第6部分：电子控制单元；第7部分：氮氧化物传感器；第8部分：选择性催化还原（SCR）转化器。
本部分为JB/T11880的第5部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：中国第一汽车股份有限公司无锡油泵油嘴研究所、上海内燃机研究所、凯龙高科
技股份有限公司、河北亿利橡塑集团有限公司、浙江铁马科技股份有限公司。
本部分主要起草人：居钰生、计维斌、夏少华、朱明健、臧志成、唐莲花、龙顺洪、张敦保、王以余、赵闯、谢亚平。
本部分为首次发布。
II JB/T11880.5—2014
柴油机选择性催化还原（SCR）系统
第5部分：尿素溶液用喷射器
1范围
JB/T11880的本部分规定了柴油机用选择性催化还原（SCR）系统中尿素溶液用喷射器的术语和定义、型式与型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本部分适用于尿素溶液用喷射器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.8 电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落 GB/T2423.10 电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.30 环境试验第2部分：试验方法试验XA和导则：在清洗剂中浸渍 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T10125人造气氛腐蚀试验盐雾试验 GB/T13277.1一2008压缩空气第1部分：污染物净化等级 GB/T13384机电产品包装通用技术条件 GB/T16538—2008声学声压法测定噪声源声功率级现场比较法 GB/T17619机动车电子电器组件的电磁辐射抗扰性限值和测量方法 GB18655车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限值和测量方法 GB/T25363汽油机电磁阀式喷油器总成试验方法 SH0004橡胶工业用溶剂油 QC/T413一2002汽车电气设备基本技术条件 ISO22241-1柴油发动机NOx还原剂AUS32第1部分：质量要求（Diesel engines—NOx
reduction agent AUS 32-Part l: Quality requirements first edition)
SAEJ2044用于液体燃料和蒸发/排放系统快速接头的技术要求（QuickConnectCoupling Specification for Liquid Fuel and Vapor/Emissions Systems)
3术语和定义
下列术语和定义适用于本文件。
3.1
尿素溶液用喷射器 urea solution injector 一种将尿素溶液喷射到发动机排气管中的装置，包括无空气辅助式尿素溶液用喷射器和空气辅助式
尿素溶液用喷射器两种型式。
1 JB/T11880.5—2014
3.2
无空气辅助式尿素溶液用喷射器airlessurea solutioninjector 由控制阀将一定量的尿素溶液直接喷射到发动机排气管中的装置。
3.3
无空气辅助式尿素溶液用喷射器总成airless urea solution injectorassembly 包括无空气辅助式尿素溶液用喷射器和冷却装置。
3.4
空气辅助式尿素溶液用喷射器air-assistedurea solutioninjector 在压缩空气的辅助下，将一定量的尿素溶液喷射到发动机排气管中的装置。
3.5
占空比dutycycle 一个喷射周期内，喷射器持续开启时间与脉冲周期时间的百分比。
3.6
喷射器流量injectionflowrate 单位时间内从喷射器口喷出的尿素溶液质量。
3.7
工作电压 operation voltage 喷射器正常工作的直流电压。标称工作电压分为12V系统和24V系统。
3.8
喷雾锥角 spray coneangle 喷射器喷孔处喷雾的边界所构成的角度。
3.9
颗粒尺寸particle size 杂质颗粒尺寸大小，以杂质颗粒的长、宽、高方向的最大尺寸表示。
4型式与型号
4.1型式
尿素溶液用喷射器按尿素溶液喷射过程中有无空气辅助可分为：
无空气辅助式尿素溶液用喷射器：空气辅助式尿素溶液用喷射器。
4.2型号
尿素溶液用喷射器的型号编制由4部分组成。 NSP-□--
分类号类型厂家
示例1： NSP-SCCJ-WKQ-001表示SCCJ厂生产的001号无空气辅助式尿素溶液用喷射器。 示例2： NSP-SCCJ-KQ-001表示SCCJ厂生产的001号空气辅助式尿素溶液用喷射器。
2 JB/T11880.5-2014
5技术要求
5.1无空气辅助式尿素溶液用喷射器的技术要求 5.1.1一般要求 5.1.1.1喷射器的外观不得有锈斑、磕伤等缺陷，喷射器的尺寸应按规定程序批准的产品图样和技术文件制造。 5.1.1.2喷射器的零件应完整，商标应清晰。 5.1.1.3喷射器应按规定程序批准的产品图样和技术文件制造。 5.1.1.4 使用ISO22241-1规定的车用尿素溶液时，喷射器应能正常工作。 5.1.1.5喷射器的流体管路接头符合SAEJ2044相应规定的要求。 5.1.1.6喷射器的进口宜有过滤装置，能过滤尿素溶液中大于40um的颗粒。 5.1.1.7喷射器的流量值按用户与供应商的协议规定。 5.1.1.8喷射器的仓储温度范围为0℃～40℃。 5.1.1.9喷射器（见图1中标识2）的正常工作温度范围为-40℃～110℃，允许在最高温度130℃下运行3min。 5.1.1.10 ）喷射器总成头部（见图1中标识3）的工作温度范围为-40℃～550℃，允许在最高温度 650℃下运行3min
1—冷却装置：2— —喷射器：3——喷射器总成头部：4——排气管。
图1喷射器总成的工作位置
5.1.1.1112V系统对应的工作电压范围为10.8V～16V；24V系统对应的工作电压范围为21.6V~32V。 5.1.2强度性能 5.1.2.1轴向耐压 5.1.2.1.1在喷射器总成纵轴方向上施加600N的轴向压力，60s后喷射器应不变形。 5.1.2.1.2试验结束后，喷射器的密封性应满足5.1.8规定的要求；流量一致性应满足5.1.13规定的要求。 5.1.2.2扭曲强度 5.1.2.2.1在喷射器总成两端施加6.0N·m的扭转扭矩，5s后喷射器应不变形。 5.1.2.2.2试验结束后，喷射器的密封性应满足5.1.8规定的要求；流量一致性应满足5.1.13规定的要求。 5.1.2.3弯曲强度 5.1.2.3.1 在喷射器总成纵轴两端同时施加4.0N·m的弯曲力矩，30s后应不变形。 5.1.2.3.2试验结束后，喷射器的密封性应满足5.1.8规定的要求；流量一致性应满足5.1.13规定的要求。
3 JB/T11880.5—2014
5.1.3耐振动性能 5.1.3.13 振动试验过程中，喷射器的零部件应无损坏，紧固件无松动、脱落现象。 5.1.3.2试验结束后，喷射器的密封性应满足5.1.8规定的要求；流量一致性应满足5.1.13规定的要求。 5.1.4耐压性能 5.1.4.1耐压试验过程中，喷射器应无变形、破裂现象。 5.1.4.2试验结束后，喷射器的密封性应满足5.1.8规定的要求；流量一致性应满足5.1.13规定的要求。 5.1.5耐盐雾性能 5.1.5.1 盐雾试验结束后，喷射器的外表面干净、不能有腐蚀的痕迹出现 5.1.5.2试验结束后，喷射器的密封性应满足5.1.8规定的要求。 5.1.6耐工业溶剂性能 5.1.6.1耐工业溶剂试验结束后，喷射器的外表面无腐蚀痕迹、裂纹、变色等异常现象。 5.1.6.2试验结束后，喷射器的密封性应满足5.1.8规定的要求。 5.1.7耐电压性能
按QC/T413—2008中的规定要求，12V系统应能承受18V电压历时60s；24V系统应能承受36V 电压历时60S。试验结束后，喷射器性能符合5.1.13规定的要求。 5.1.8密封性
在喷射器的进口端通入压缩空气，压力为喷射器最大工作压力的1.5倍，喷射器密封处的泄露量应不大于0.3mL/min。 5.1.9耐自由跌落性能 5.1.9.1自由跌落试验结束后，允许喷射器总成外壳有微小损坏，但不允许喷射器内的电路元件有损坏。 5.1.9.2试验结束后，喷射器的密封性应满足5.1.8规定的要求；流量一致性应满足5.1.13规定的要求。 5.1.10耐久性
耐久试验结束后，喷射器的密封性应满足5.1.8规定的要求；流量一致性应满足5.1.13规定的要求。 5.1.11耐高低温性能 5.1.11.1耐高温性能
高温试验过程中，喷射器的密封性应满足5.1.8规定的要求；流量一致性应满足5.1.13规定的要求。 5.1.11.2耐低温性能
低温试验过程中，喷射器的密封性应满足5.1.8规定的要求；流量一致性应满足5.1.13规定的要求。 5.1.12流量线性偏差 5.1.12.1喷射器的流量线性偏差应不超过土3% 5.1.12.2喷射器的流量线性偏差值可按式（1）计算。
4 JB/T11880.5—2014
Qa -Ωi x100% Qd
AOd=
(1)
式中： d 喷射器的流量线性偏差值 Qd 定占空比下喷射器的流量实测值，单位为毫克每秒（mg/s）
定占空比下喷射器的流量计算值（通过最小二乘方法，将试验数据拟合计算得到），单位为毫克每秒（mg/s）。
9i
5.1.13 流量一致性 5.1.13.1 喷射器的流量一致性偏差应不超过土3%。 5.1.13.2 喷射器的流量一致性偏差5可按式（2）计算。
5= 2mx(或gmin)-C ×100%
(2)
Qb
式中： Omax 同组中的最大尿素溶液喷射量，单位为毫克每秒（mg/s）； Omin 一同组中的最小尿素溶液喷射量，单位为毫克每秒（mg/s）； Ob 同组中的平均尿素溶液喷射量，单位为毫克每秒（mg/s）。
5.1.14噪声性能
喷射器的噪声声功率级应小于70dB。 5.1.15喷雾性能 5.1.15.1喷射器喷出试验介质在规定的距离内应成雾状，不应有连续的柱状。 5.1.15.2在规定的位置处收集喷雾液滴，其中50%喷雾液滴的直径宜小于120um。 5.1.16喷射锥角 5.1.16.1额定工作压力下喷射器的喷射锥角偏差应不超过土3°”喷射锥角允许按供应商与用户的协议进行规定。 5.1.16.2喷射锥角偏差按公式（3）计算。
0=Emx(或0min)-α×100%
(3)
Op
式中： 0 一额定工作压力下的喷射锥角偏差；
Omax 一额定工作压力下的最大喷雾锥角，单位为度（°）； min—额定工作压力下的最小喷雾锥角，单位为度（°）； b—额定工作压力下的平均喷雾锥角，单位为度（"）。 5.1.17绝缘性
在喷射器非绝缘材料上任意一点和任意电极之间施加750V土0.5V直流电压，喷射器的绝缘电阻应大于3MQ。 5.1.18电磁兼容性能 5.1.18.1喷射器的电磁辐射抗扰性应符合GB/T17619的有关规定。
