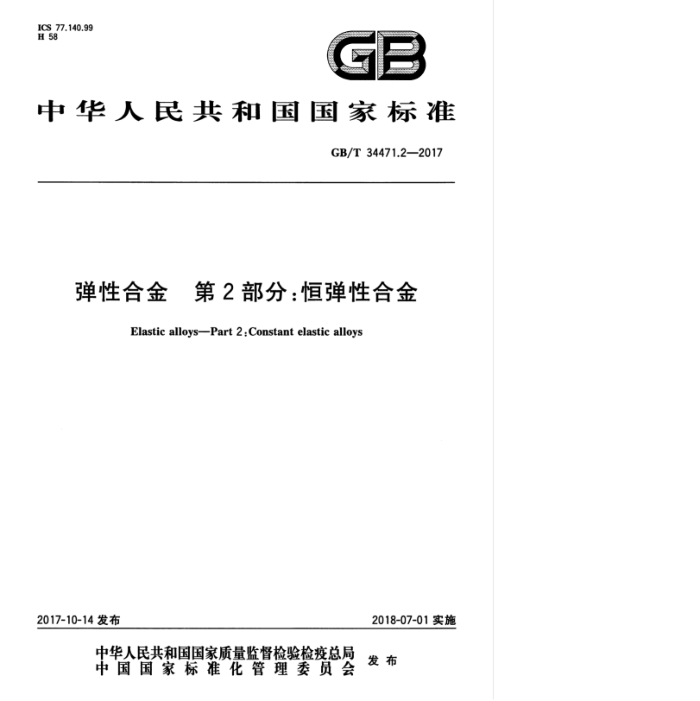

ICS 77.140.99 H 58
中华人民共和国国家标准
GB/T34471.2—2017
弹性合金 第2部分：恒弹性合金
Elastic alloys-—Part 2:Constant elastic alloys
2018-07-01实施
2017-10-14 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 34471.2—2017
目 次
前言 . 1 范围 2 规范性引用文件 3 分类及代号
订货内容尺寸、外形、重量
5 6 标记
.
技术要求 7.1 牌号及化学成分 7.2 冶炼方法
7
... .
7.3交货状态 7.4物理性能 7.4.1 频率元件用合金的物理性能 7.4.2 弹性元件用合金的物理性能 7.5力学性能 7.6 工艺性能 7.7 超声检测 7.8 表面质量 7.9 特殊要求试验方法
10 10 10 10
11 12 12 12 12 12 12 13 15 18 19
8 9 检验规则
9.1检查和验收 9.2组批规则 9.3取样部位和取样数量 9.4复验与判定规则... 10包装、贮运、标志和质量证明书附录A（规范性附录） 弹性及频率性能测试方法..· 附录B（规范性附录）3J60合金纵振频率性能测试装置及测试方法附录C（规范性附录）3J53Y合金磁性的测定附录D（资料性附录） 合金参考性能 GB/T 34471.22017
前言
GB/T34471《弹性合金》分为两个部分：
第1部分：高弹性合金； —第2部分：恒弹性合金。 本部分为GB/T34471的第2部分。 本部分按照GB/T1.1一2009标准给出的规则起草。 本部分由中国钢铁工业协会提出。 本部分由全国钢标准化技术委员会(SAC/TC183)归口。 本部分起草单位：钢铁研究总院、东北特钢集团大连精密合金有限公司、宝钢特钢有限公司、冶金工
业信息标准研究院。
本部分主要起草人：张敬霖、于一鹏、徐晓平、沈忆、姚丽姜、张建福、颜丞铭。
I GB/T 34471.2—2017
弹性合金第2部分：恒弹性合金
1范围
GB/T34471的本部分规定了恒弹性合金材的分类及代号、订货内容、尺寸、外形、标记、技术要求、 试验方法、检验规则、包装、贮运、标志和质量证明书等。
本部分适用于频率及弹性敏感元件用恒弹性合金棒材、板材、丝材和带材（以下简称合金材）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222—2006钢的成品化学成分允许偏差 GB/T223.5 钢铁酸溶硅和全硅含量的测定 还原型硅钼酸盐分光光度法 GB/T 223.9 钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.11 钢铁及合金铬含量的测定 可视滴定或电位滴定法 GB/T 223.19 钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T223.22 钢铁及合金化学分析方法 亚硝基R盐分光光度法测定钻量 GB/T 223.25 钢铁及合金化学分析方法 丁二酮重量法测定镍量 GB/T223.26 钢铁及合金钼含量的测定 硫氰酸盐分光光度法 GB/T223.43 钢铁及合金钨含量的测定 重量法和分光光度法 GB/T 223.62 钢铁及合金化学分析方法 乙酸丁脂萃取光度法测定磷量 GB/T 223.64 钢铁及合金锰含量的测定 火焰原子吸收光谱法 GB/T223.68 钢铁及合金化学分析方法 管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T 223.79 钢铁多元索含量的测定 X-射线荧光光谱法（常规法） GB/T223.86 钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法 GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 230.1 金属材料 洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标
尺)
GB/T 238 金属材料 线材反复弯曲试验方法 GB/T 2970 厚钢板超声检测方法 GB/T2975 钢及钢产品 力学性能试验取样位置及试样制备 GB/T2976 金属材料 线材继绕试验方法 GB/T 4156 金属材料 薄板和薄带埃里克森杯突试验 GB/T4162—2008 锻轧钢棒超声检测方法 GB/T4339 金属材料热膨胀特性参数的测定 GB/T4340.1 金属材料维氏硬度试验第1部分：试验方法 GB/T 6394 金属平均晶粒度测定方法 GB/T 8651 金属板材超声波探伤方法
1 GB/T 34471.2—2017
GB/T10561 钢中非金属夹杂物含量的测定 标准评级图显微检验法 GB/T13012 软磁材料直流磁性能的测量方法 GB/T 11170 不锈钢 多元索含量的测定火花放电原子发射光谱法（常规法） GB/T15006—2009 弹性合金的尺寸、外形、表面质量、试验方法和检验规则的一般规定 GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T 20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T20125 低合金钢 多元素含量的测定电感耦合等离子体发射光谱法 GB/T21834 中低合金钢 多元素成分分布的测定金属原位统计分布分析法 GB/T22315 金属材料弹性模量和泊松比试验方法 GB/T22368 低合金钢多元素含量的测定辉光放电原子发射光谱法（常规法） GB/T23900—2009 无损检测材料超声速度测量方法 HB/T5220.18 高温合金化学分析方法第18部分：二安替比琳甲烷吸光光度法测定钛含量 YB/T5242 精密合金包装、标志和质量证明书的一般规定
3分类及代号
3.1 合金材按应用类别和合金特性分类。合金的应用类别、特性及一般用途见表1。
表1合金应用类别、特性及一般用途
应用类别 合金特性 合金
用途举例
牌号 3J53 机械滤波器振子等频率敏感元件；其他谱振元件 3J63
正频率温
度系数 3J65 与压电陶瓷或其他具有不同级别负温度系数励磁电路匹配的机械滤波器换
能子
3J68 3J58 用作机裁滤波器振子、音叉、膜片和簧片，谱振式频率元件等
具有最高机品质因数的高精度谐摄腔频率元件，谐报式导航仪构件、谐报式仪表频率元件等，热轧（锻）态用于制作较大尺寸截面的频率元件
3J59
频率元件 高稳定低频率 3J61 压电晶体速率陀爆仪，高精度通信滤波器，音叉谐振器、谐振腔及延迟线；其
他精密弹性元件，热轧（锻）态用于制作较大尺寸裁面的频率元件高精度扭振频率元件，高响应度额率元件、各类切、扭应力状态的弹性及频率元件，精密弹簧、应变式传感器膜片及张丝，应变片标定的标准架等工作温度可达到125C的宽温区高精度谐报传感器，各类高精度谐振式传感器元件
温度系数
3J62
3J71
低机械品质因数高机电 3J60 机械滤波器中高机电耦合系数的换能丝、耦合丝耦合系数
3J53 膜片、膜盒、弹片、弹簧等弹性敏感元件 3J53Y 手表游丝 3J62 扭应力及复杂应力状态弹性元件
低弹性模量温度系数
弹性元件
2 GB/T 34471.2—2017
3.2 ：合金材状态及代号见表2。
表2 合金材状态及代号
状态冷拉/冷拔冷轧热轧锻）固落/软态表面磨光(车光)
代号 WCD* WCR*
WHR (WHF)
s SP
允许以硬态H简化代替WCD、WCR等冷加工状态，
订货内容
4
按本部分订货的合同应包括以下内容： a) 合金牌号； b) 本部分编号； c) 尺寸及精度组别（见5.1)； d) 重量(或数量)； e) 交货状态（见7.3)； f) 性能级别（见7.4)； g) 预定用途（仅对3J53和3J62)； h) 交货时间； i) 由供需双方协商，并在合同中注明的项目或指标（如未注明时由供方决定）； j) 特殊要求(必要时)。
尺寸、外形、重量
5
5.1 合金材的尺寸、外形及允许偏差应符合GB/T15006的有关规定。具体级别应在合同中注明。 5.2 合金材应按实际重量交货。
6 标记
合金一般按照“合金牌号-性能级别-尺寸-交货状态-本部分编号”的方式进行标记。加工或热处理状态应清晰明确。
3LXX-XXX-XXXXX-XXXX-GB/T 34471.22017
本部分编号交货状态尺寸(单位为毫米) 性能级别合金牌号
3 GB/T 34471.2—2017
示例1；直径为0.10mm的A级3J60合金换能丝用冷拉丝材，其标记如下； 3J60A-0.10-WCD-GB/T 34471.22017, 示例2; 直径为40mm的D级3J53合金热轧棒材，其标记如下： 3J53-D-40-WHR-GB/T 34471.2—2017,
技术要求
>
7.1 牌号及化学成分
合金的牌号和化学成分（熔炼分析)应符合表3的规定。在符合本部分规定物理性能的条件下，允许合金材的镍铬元索偏离，但应符合GB/T222一2006表3的有关规定。
4
