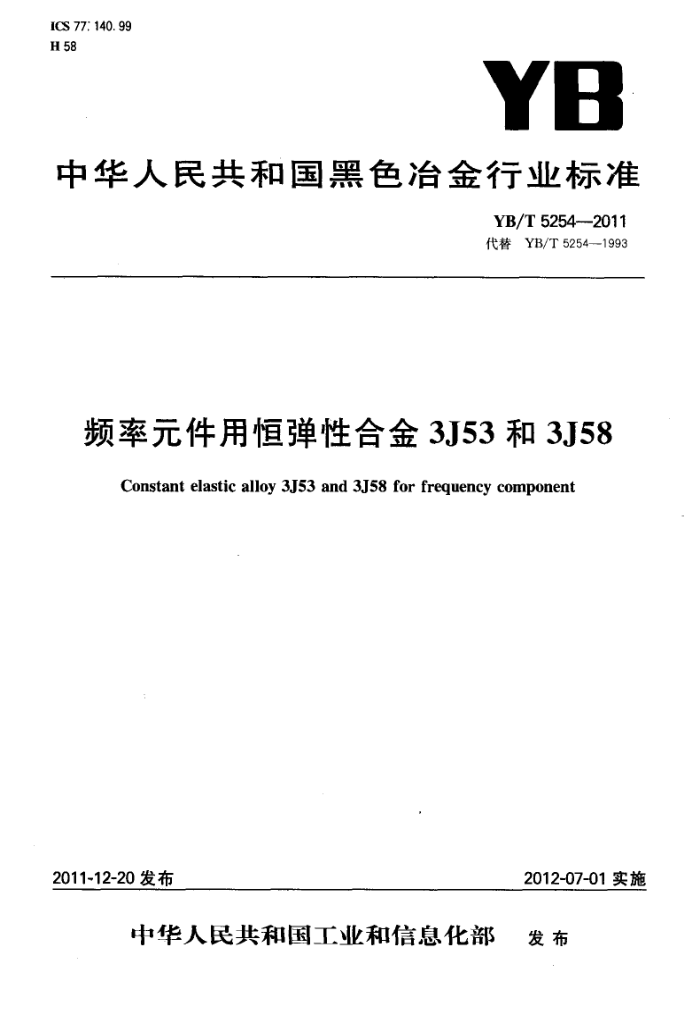

ICS 77:140.99 H 58
YB
中华人民共和国黑色治金行业标准
YB/T5254---2011 代替YB/T5254-1993
频率元件用恒弹性合金3J53和3J58
Constant elastic alloy 3J53 and 3J58 for frequency component
2011-12-20 发布
2012-07-01实施
中华人民共和国工业和信息化部 发布 YB/T5254—2011
前言
本标准是对YB/T5254一1993《频率元件用恒弹性合金3J53和3J58技术条件》进行修订。 本标准代替YB/T5254—1993，与YB/T5254—1993标准相比，除编辑性修改外主要技术内容变化
如下：
名称“频率元件用恒弹性合金3J53和3J58技术条件”改为“频率元件用恒弹性合金3J53和
3J58”，英文名称中permanent改为constant；
-增加了规范性引用文件；增加了表4； -4.7条款增加：根据用户需求可提供软化状态的合金材；表3中3J53棒材的纵振波传播速度测试直径由3mm~10mm改为3mm~6mm。
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准起草单位：宝山钢铁股份有限公司、冶金工业信息标准研究院。 本标准主要起草人：沈忆、戴强、王明海、栾燕。 本标准所代替的历次版本发布情况为： YB670—1973; GBn218—1984; YB/T5254—1993。 YB/T5254—2011
频率元件用恒弹性合金3J53和3J58
1范围
本标准规定了频率元件用恒弹性合金3J53和3J58的尺寸、外形及允许偏差、技术要求、试验方法、 检验规则、包装、标志和质量证明书。
本标准适用于制作频率元件恒弹性合金3J53和3J58的冷拉丝材、冷轧带材、冷拉棒材和冷拉磨光棒材。 2规范性引用文件
下列文件对于本文本的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223.8钢铁及合金化学分析方法氟化钠分离-EDTA容量法测定铝量 GB/T223.9钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.11 钢铁及合金铬含量的测定可视滴定或电位滴定法 GB/T223.17 钢铁及合金化学分析方法二安替比林甲烷光度法测定钛量 GB/T223.25 钢铁及合金化学分析方法丁二酮重量法测定镍量 GB/T223.58 钢铁及合金化学分析方法亚砷酸钠-亚硝酸钠滴定法测定锰量 GB/T223.60 钢铁及合金化学分析方法高氯酸重量法测定硅含量 GB/T223.62 钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量 GB/T223.63 钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量 GB/T223.67 钢铁及合金硫含量的测定次甲基蓝分光光度法 GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.72 钢铁及合金硫含量的测定重量法 GB/T223.74 钢铁及合金化学分析方法非化合碳含量的测定 GB/T15006 弹性合金的尺寸、外形、表面质量、试验方法和检验规则的一般规定 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 3钢铁总碳硫含量的测定高频感应炉燃烧后红外线吸收法（常规方法） YB/T5242精密合金包装、标志和质量证明书的一般规定
3尺寸、外形及允许偏差
合金材的尺寸、外形及允许偏差应符合GB/T15006的规定。
4技术要求
4.1合金牌号和化学成分
合金的牌号和化学成分应符合表1的规定。在物理性能满足本标准规定情况下，允许镍、铬含量偏离表1的规定范围。 4.2冶炼方法
合金应采用真空感应炉冶炼，也可采用供需双方同意的其他冶炼方法。
1 YB/T5254—2011
表1 化学成分（质量分数)/%
牌号
Mn
Ni
S
Cr
Al 0.50~
Fe
C
Si
Ti
P
3J53 >0.05 ≤0.80 ≤0.80 ≤0.020 ≤0.020 41.50~ 5.20~ 2.30~
余量
43.00 5. 80 2. 70 0.80
3J58 ≤0.05 0.80 ≤0.80 ≤0.020 ≤0.020 43.00~ 5.20~
2.30~ 0.50~
余量
43.60 5. 60 2. 70 0. 80
4.3交货状态
合金材应以冷轧或冷拉（或冷拉磨光）状态交货。 4.4频率温度系数 4.4.1合金材时效热处理后的频率温度系数应符合表2的规定。
表2
频率温度系数βt/(10-5/℃C)
牌号
组别 A组 B组
(-40℃～+80℃)
0～~+20 0~+10 -5~+5
3J53 3J58
4.4.2根据需方要求，并在合同中注明，测定一55℃十80℃温度区间的频率温度系数，其数值也应符合表2的规定。 4.4.33J53频率温度系数组别应在合同中注明，不注明按A组供应。 4.5纵振波传播速度 4.5.1合金材试样时效热处理的纵振波传播速度应符合表3的规定。
表3 厚度或直径/mm 3.0~6.0
牌号 3J53 3J58°
产品形状棒
纵振波传播速度/（10m/s）
4.80~5.05 4.75~5.00
带
1.0~3.5
4.5.2每批合金棒材取10只试样测量纵振波传播速度，其测量值的标准偏差不大于30m/s。供方若能保证时可不做此项检验。 4.6机械品质因数
合金棒材应测量时效热处理后的机械品质因数，其测量值应不小于10X103。 4.7 特殊要求
根据供需双方协议，并在合同中注明，可以提供下列要求的合金材： a） 测定或考核其他物理性能； b) 测定或考核其他力学性能； c) 软化状态的合金材。
4.8表面质量
合金材的表面质量应符合GB/T15006的有关规定。
2 YB/T5254—2011
5试验方法
合金材的检验项目、取样数量、取样部位及试验方法应符合表4规定。测量频率温度系数、纵振波传播速度和机械品质因数的试样，也可在接近成品状态的半成品状态取样。
表4
序 号 1 2 3 4 5 6 6 检验规则
检验项目化学成分频率温度系数纵振波传播速度机械品质因数尺寸、外形
取样数量 1/炉 2/批 2/批 2/批逐支逐支
取样部位 GB/T 20066
试验方法
第2章中GB/T223,GB/T20123
成品或半成品上任意部位成品或半成品上任意部位成品或半成品上任意部位
GB/T 15006 GB/T 15006 GB/T 15006 适当的量具目视
表面质量
合金材的检验规则应符合GB/T15006的有关规定。 包装、标志和质量证明书合金材成品的包装、标志和质量证明书应符合YB/T5242的有关规定。
