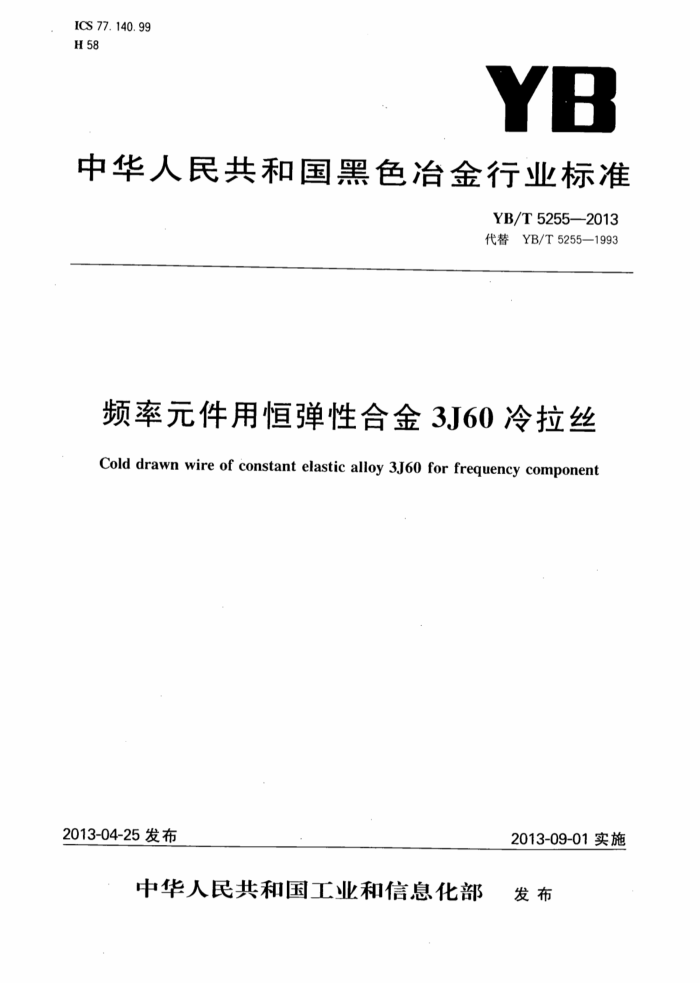

ICS 77. 140. 99 H58
YB
中华人民共和国黑色冶金行业标准
YB/T5255—2013 代替YB/T 5255—1993
频率元件用恒弹性合金3J60冷拉丝 Cold drawn wire of constant elastic alloy 3J6o for frequency component
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部 发布 YB/T5255—2013
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替YB/T5255--1993《频率元件用恒弹性合金3J60技术条件》 与YB/T5255一1993标准相比，主要技术内容变化如下：
修改了标准名称；一增加了规范性引用文件；一删除了术语；
-
-
一删除了标记示例； -增加了表3“检验项目、取样数量、取样部位及试验方法”。
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：钢铁研究总院、冶金工业信息标准研究院。 本标准主要起草人：张敬霖、张建福、栾燕、侯捷。 本标准所代替的历次版本发布情况为： GBn219—1984; YB/T5255-—1993。
建筑321---标准查询网 www. jz321. net YB/T5255—2013
频率元件用恒弹性合金3J60冷拉丝
1范围
本标准规定了频率元件用恒弹性合金3J60的尺寸、外形及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本标准适用于制作机械滤波器中的换能丝及耦合丝所用的恒弹性合金3J60冷拉丝材。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T222钢的成品化学成分允许偏差 GB/T223.5钢铁酸溶硅和全硅含量的测定 还原型硅钼酸盐分光光度法 GB/T223.23 钢铁及合金镍含量的测定丁二酮分光光度法 GB/T223.59 钢铁及合金磷含量的测定铋磷钼蓝分光光度法和磷钼蓝分光光度法 GB/T 223.63 钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量 GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法 GB/T 223.7 铁粉铁含量的测定-重铬酸钾滴定法 GB/T15006 弹性合金的尺寸、外形、表面质量、试验方法和检验规则的一般规定 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外线吸收法（常规方法） YB/T5242 精密合金包装、标志和质量证明书的一般规定
3订货内容
按本标准订货的合同至少应包括下列内容： a）本标准编号； b）合金牌号； c）物理性能(组别); d）其他特殊要求。
4尺寸、外形及允许偏差
合金丝材的尺寸、外形及允许偏差应符合GB/T15006的规定。 5技术要求 5.1牌号和化学成分
合金的牌号和化学成分应符合表1的规定。
表1 化学成分(质量分数)/%
合金牌号
c
Si
P
s
Mn 0.05~0.15 44.10~44.50 余量
Ni
Fe
不大于
3J60
0. 03
0.010
0. 10
0. 005
1 YB/T5255—2013 5.2冶炼方法
合金应采用真空感应炉冶炼，也可采用满足本标准要求的其他冶炼方法。 5.3交货状态
合金丝应以冷拉状态交货。 5.4物理性能 5.4.1合金丝材试样经退火后，其物理性能应符合表2的规定。
表 2 纵振频率温度系数
纵振波速 谐振传输衰减
Ipr1 1/℃
机械品质因数
Nb dB
用途
组别 试样推荐的热处理制度
U 10°m/s
Q
(60℃~+80℃)
≤40×10-6 4.20~4.40 ≤26 换能丝
在真空或气体保护条件 ≤50 下，于1000℃～1150℃，
I
耦合丝
4.20~4.40
I 30min退火测量时输人信号电压为1V。
-
订货时应注明组别（如：3J60I、3J60Ⅱ），否则，按Ⅱ组交货。 谐振传输衰减的计算见附录A.2.4。
5.4.2同炉号的两支试样的纵振波速值之差不大于100m/s。 5.5表面质量
合金丝材的表面质量应符合GB/T15006的一般规定。 6试验方法
合金丝材的检验项目及试验方法应符合表3规定。同一炉号成品有几种尺寸时，可用某一尺寸的性能代替其他尺寸的性能。
表3检验项目、取样数量、取样部位及试验方法
序号 1 2 3 4 5 6 7
取样部位按GB/T20066 GB/T223(见第2章),GB/T20123
试验方法
取样数量 1支/炉 2支/批 2支/批 2支/批 2支/批逐盘(轴) 逐盘(轴)
检验项目化学成分机械品质因数纵振频率温度系数
成品成品成品成品
附录A 附录A 附录A 附录A 通用量具目视
纵振波速谐振传输衰减尺寸、外形表面质量
-
一
检验规则 7. 1 检查与验收
>
合金丝材的检查、验收应按GB/T15006的有关规定进行。
2
建筑321---标准查询网 www. jz321. net YB/T5255—2013
7.2组批规则
合金丝材应按批提交验收。每批应由同一牌号、同一炉号、同一形状、同一尺寸、同一状态的合金材组成。 7.3取样数量、取样部位
合金丝材的取样数量、取样部位应符合表3规定。 7.4复验和判定规则 7.4.1化学成分不合格时，允许重新取样对不合格元素进行分析，若重新分析结果仍不合格，该炉判为不合格。 7.4.2以二次谐波下测得的性能作为判定依据，一次谐波下测得的性能满足本标准技术要求时亦算合格。若有一支试样的性能不合格时，则该批产品为不合格。
物理性能检验不合格时允许重新取样，变更热处理制度进行处理后，重新提交验收；或取双倍数量的试样进行复验。复验结果不合格时允许逐盘（轴)检验，合格者可交货。 7.4.3尺寸、外形及表面质量不合格时，单件判为不合格。 8包装、标志和质量证明书
合金丝材成品的包装、标志和质量证明书应符合YB/T5242的规定。
? YB/T5255—2013
附录A （规范性附录）物理性能测试方法
A.1测试试样、测试条件与方法 A.1.1对长度为12mm～20mm的试样，其长度的测量误差应小于0.02mm；试样应笔直，无变形，端面应切平。试样热处理后，应轻拿轻放，不应产生变形应力。 A.1.2测量仪器（频率发生器，频率计数器）的稳定度应不低于1×10-6/24h。 A.1.3采用偏磁场纵振法，在二次谐波下进行测量。 A.1.4测量装置的示意图、测试头（测量线圈）见图A.1和图A.2。
毫伏表
测试头
频率发生器
示波器
频率计数器
图A.1 测量装置示意图
偏磁场线圈骨架
测试线圈骨架
激励 接收线圆
线围
图A.2偏磁场线圈和测量线圈总装图
A.1.5测量线圈的主要参数如下：
Lo:12.0mm L:8.0mm L2:2.0mm
$10.5mm $2:2.1mm $3:8.0mm
建筑321---标准查询网 www. jz321. net YB/T5255—2013
$4:11.0mm $5:31.0mm
L3:2.0mm L.:2.0mm Ls:4.0mm Le:2.0mm
激励线圈：d=0.06mm漆包线，800匝。 接收线圈：d=0.06mm漆包线，800匝。
A.1.6试样应放在测试孔的最佳位置；偏磁场大小也应根据试样直径的大小适当调整，推荐采用可变偏磁场。试样在测试孔中的位置和偏磁场大小是否合适的主要标志是输出信号强弱，灵敏度高低，是否不出现异常现象等。 A.1.7因为3J60合金机械品质因数低，共振频率特性曲线十分平坦，给判断共振频率造成很大困难。 建议反复测量5次，取其算术平均值作为试样的共振频率。 A.2测量计算公式 A.2.1频率温度系数
频率温度系数按式(A.1)计算。 A.2.1.1计算公式
βr = fi-fo
(A. 1)
fo(t, -to)
式中： β—频率温度系数，单位为1/℃； to- 一室温（20℃士5℃）； t——测量温度，单位为摄氏度（℃）； f。一室温t下测量的频率，单位为赫兹(Hz）)； fi—测量温度t下测量的频率，单位为赫兹（Hz)。 频率温度系数β按室温～高温端，室温～低温端两段进行计算，每段的频率温度系数β数值均应符
合标准要求。 A.2.1.2测量程序：先测高温段，后测低温段，在随炉升（降）温条件下，保温30min后，进行测试。 A.2.1.3试样加热(冷却)设备恒温区应大于试样长度，恒温区温度相差应不大于5℃。 A.2.1.4测量精度应不低于1℃。 A.2.2纵振波传播速度
纵振波传播速度按式(A.2)计算。
2Lf. n
(A. 2)
1
式中： U-纵振波速，单位为米每秒(m/s)； L—试样长度，单位为毫米（mm）； f.n次谐波下的共振频率，单位为千赫兹(kHz)； n—谐波次数。
A.2.3机械品质因数
机械品质因数按式（A.3)计算。
fo Af3B
Q：
(A. 3)
5 YB/T5255—2013
式中： Q—机械品质因数； f。——共振频率，单位为赫兹(Hz)；
AfsdB——谐振峰3dB处带宽，单位为赫兹(Hz)。 A.2.4谐振传输衰减
谐振传输衰减按(A.4)计算。
N = 20lg
(A.4)
V
式中： N---—谐振传输衰减，单位为分贝（dB)； V—谐振时输出电压，单位为毫伏（mV)； V人—谐振时输人电压，单位为毫伏（mV）。
