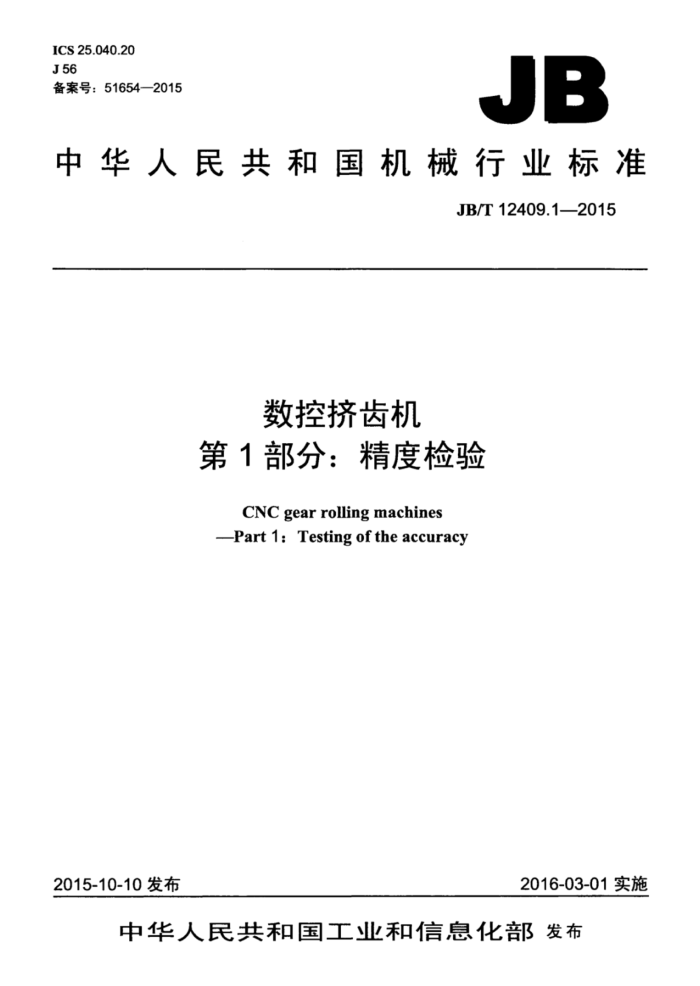

ICS25.040.20 J56 备案号：51654—2015
JB
中华人民共和国机械行业标准
JB/T12409.12015
数控挤齿机第1部分：精度检验
CNC gear rolling machines Part 1 : Testing of the accuracy
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12409.1—2015
目 次
前言 1范围 2规范性引用文件 3机床主要结构及运动轴线命名 4一般要求. 5几何精度检验 6数控轴线定位精度检验
建
2
18 19
工作精度检验
7
图1机床结构和运动轴线 JB/T12409.12015
前言
JB/T12409《数控挤齿机》分为两个部分：
第1部分：精度检验： -第2部分：技术条件。
本部分为JB/T12409的第1部分。 本部分按照GB/T1.1一2009给出的规则起草本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：重庆机床（集团）有限责任公司、重庆神工机械制造有限责任公司、国家机床质
量监替检验中心，南京二机齿轮机床有限公司，天津第一机床总厂，宜昌长机科技有限责任公司。
本部分主要起草人：李毅、李先广、喻可斌、赵耀宇、邓福安、李祥文、李光华、柴宝连、钟瑞龄。 本部分为首次发布。
II JB/T12409.1-2015
数控挤齿机第1部分：精度检验
1范围
JB/T12409的本部分规定了数控挤齿机几何精度、数控轴线定位精度和工作精度的检验要求及检验方法。
本部分适用于最大加工直径至250mm最大加工模数至5mm的挤倒锥齿的数控挤齿机（以下简称机床）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13924-2008渐开线圆柱齿轮精度检验细则 GB/T17421.1--1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 GB/T17421.2--2000机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定
3机床主要结构及运动轴线命名
机床主要结构和运动轴线的命名如图1所示。
立柱
升降液压缸
滚压轮、
升降滑台
一上压盘水平移动滑合
滚压滑台进给减速箱，
上压盘（可旋转）一内部有辅助支承轴）工作台（随动旋转）刀具主轴（Z轴）工作合滑合
轴
口电口
床身、
液压站
电箱
画
进给伺服电动机
图1 机床结构和运动轴线 JB/T12409.1—2015
4一般要求
4.1本部分中未注明单位的尺寸和允差的单位为毫米（mm）。 4.2使用本部分时应按GB/T17421.1—1998和GB/T17421.2一2000的规定执行，尤其是精度检验前的安装、主轴和其他运动部件空运转升温、检验方法和检验工具的精度。 4.3应按GB/T17421.1-1998中3.1的规定调整机床安装水平，在床身导轨上的两端放置专用桥板，其上放置水平仪，水平仪在床身导轨的横向及纵向的读数均不应超过0.04/1000。 4.4几何精度检验项目的顺序是按照机床部件排列的，并不表示实际检验顺序。检验时一般可按装拆检验工具和检测方便，安排检验顺序。 4.5在用户参与验收时，本部分规定的检验项目不总是需要全部进行检验。用户可根据需要，同制造厂协商确定相应的检验项目，但应在订货协议中明确。 4.6当实测长度与本部分规定的长度不同时，允差应按GB/T17421.1一1998中2.3.1.1的规定进行折算。 折算结果小于0.001mm时，仍按0.001mm计。
5几何精度检验
检验项目
G1
工作台面的平面度。
简图
允差
0.020.
检验工具
平尺，量块。
检验方法（应按GB/T17421.1-1998中5.3.2.2的规定）
按图示规定，在转台台面的α、b、c三个基准点上分别放一等高量块（这些等高量块的上表面就是用作与被检平面相比较的基准平面）。将平尺放在a-c等高量块上，在α-c的中点d处放一可调量块，使其与平尺下表面接触，再将平尺放在b-d量块上，在e点放一可调量块，使其与平尺下表面接触，分别确定d、e点的可调量块高度。将平尺放在图示规定的各个位置上，用量块测量平尺与工作台面的距离。
误差以转台台面上各点对基准面间距离的最大差值计。
2 JB/T12409.1-2015
检验项目
G2
工作台的端面跳动。
简图
允差
0.030
检验工具
指示器。
检验方法（应按GB/T17421.1-1998中5.6.3.2的规定）
固定指示器，使其测头垂直触及工作台上表面边缘处，在工作台两个回转方向上旋转工作台检验。 误差以指示器读数的最大差值计。 JB/T12409.1—2015
检验项目
G3
工作台回转轴线的径向跳动。
简图
允差
0.020.
检验工具
平头指示器、钢球、专用支架、检验棒。
检验方法（应按GB/T17421.1-1998中5.6.1.2的规定）
按图示。和b位置成90°固定两指示器，使其测头垂直于工作台回转轴线触及钢球。调整带钢球的专用支架，使工作台在一转中两指示器读数变化尽可能小。
在工作台两个回转方向上于6两点进行测量。 误差以ab两点误差的大值计。 也可用检验棒替代钢球和专用支架进行此项检验。
