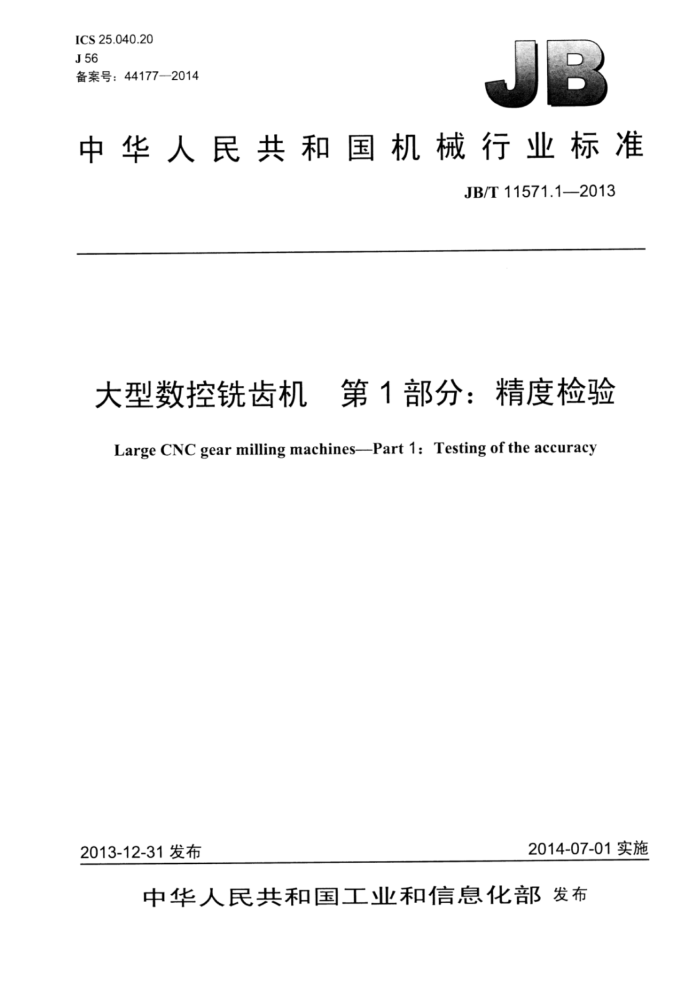

ICS 25.040.20 J56 备案号：44177-2014
中华人民共和国机械行业标准
JB/T11571.1—2013
大型数控铣齿机贪 第1部分：精度检验 Large CNC gear milling machines-Part 1: Testing of the accuracy
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11571.1—2013
目 次
前言
范围 2规范性引用文件. 3机床主要结构及运动轴线命名 4一般要求.. 5几何精度检验 6数控轴线定位精度检验 7工作精度检验图1机床结构和运动轴线
12 .15 JB/T11571.12013
前言
JB/T11571《大型数控铣齿机》分为两个部分：
第1部分：精度检验；第2部分：技术条件。
本部分为JB/T11571的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：重庆机床（集团）有限责任公司、南京二机齿轮机床有限公司、宜昌长机科技有
限责任公司、天津第一机床总厂、武汉格威机械有限责任公司、南京工大数控科技有限公司。
本部分主要起草人：喻可斌、李先广、李毅、李樟、李光华、古巧铃、刘德全、朱旺全、方成刚。 本部分为首次发布。
II JB/T11571.1—2013
大型数控铣齿机第1部分：精度检验
范围
1
JB/T11571的本部分规定了大型数控铣齿机几何精度、数控轴线定位精度和工作精度的检验要求及检验方法。
本部分适用于最大加工直径2000mm～5000mm的大型数控铣齿机（以下简称机床）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T10095.12008圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T13924一2008渐开线圆柱齿轮精度检验细则 GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 GB/T17421.2一2000机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定
3机床主要结构及运动轴线命名
机床主要结构和运动轴线的命名如图1所示。
立柱 立柱导轨 刀架滑板 床身导轨
工作台
铣齿刀架
床身
图1机床结构和运动轴线 JB/T11571.1—2013
4一般要求
4.1本部分中未注明单位的尺寸和允差单位为毫米（mm）。 4.2使用本部分时应按GB/T17421.1一1998的规定进行，尤其是精度检验前的安装、主轴和其他运动部件空运转升温、检验方法和检验工具的精度。 4.3按GB/T17421.1一1998中3.1调整机床安装水平，分别在机床工作台及床身导轨的两端放置平尺和专用桥板，水平仪置于平尺和桥板上，两者在纵向及横向的读数均不应超过0.04/1000。 4.4几何精度检验项目的顺序是按照机床部件排列的，并不表示实际检验顺序。检验时一般可按装拆检验工具和检测方便，安排检验顺序。 4.5在用户参与验收时，本部分规定的检验项目不总是需要全部进行检验。用户可根据需要，同制造厂协商确定相应的检验项目，但应在订货协议中明确。 4.6有静压导轨的机床，应在静压建立后进行精度检验。 4.7当实测长度与本部分规定的长度不同时，允差应按GB/T17421.1一1998中2.3.1.1的规定进行折算。 折算结果小于0.001时，仍按0.001计。
5几何精度检验
检验项日
G1
工作台面的径向直线度
简图
-工作台直径。 D2 工作台孔径。
Di
允差μm
6 + 0.6 JD1 - D2
直或凹
检验工具
桥形平尺、指示器或水平仪和其他装置检验方法（按GB/T17421.1—1998中5.2的规定）
以桥形平尺作为基准，用精密指示器检查工作台面。 在四个直径方向检验直线度。 各方向误差分别计算，误差以指示器读数的最大差值计。
2 JB/T11571.1—2013
G2
检验项目
工作台回转轴线的径向跳动
简图
HO
允差μm
4+ 0.1JD
检验工具
平头指示器、钢球、专用支架、检验棒
检验方法（按GB/T17421.1—1998中5.6.1.2的规定）
按图示a和b位置成90°固定两指示器，使其测头垂直于工作台回转轴线触及钢球。调整带钢球的专用支架，使工作台在一转中两指示器读数变化尽可能小。
在工作台两个回转方向上于a、b两点进行测量。a、b误差分别计算，误差以指示器读数的最大差值计。 也可用检验棒替代钢球和专用支架进行此项检验。 JB/T11571.1—2013
检验项目
G3
工作台的轴向窜动
简图
O
允差 μm
4+ 0.06/D
检验工具
平头指示器、钢球、专用支架
检验方法（按GB/T17421.1—1998中5.6.2.2的规定）
指示器测头对准工作台回转轴线触及在G2项中已调整好的钢球。 在工作台两个回转方向进行测量。 误差以指示器读数的最大差值计。 JB/T11571.12013
G4
检验项目
工作台的端面跳动
简图
DI
允差 μm
6 + 0.25D
检验工具
球头指示器
检验方法（按GB/T17421.1—1998中5.6.3.2的规定）
使指示器测头触及工作台面靠近最大可能的直径检验处，先后在间隔90°的a、b两点检验（其中一个测量点a 或b正对滚刀）。
在工作台两个回转方向进行测量，误差以指示器读数的最大差值计。
