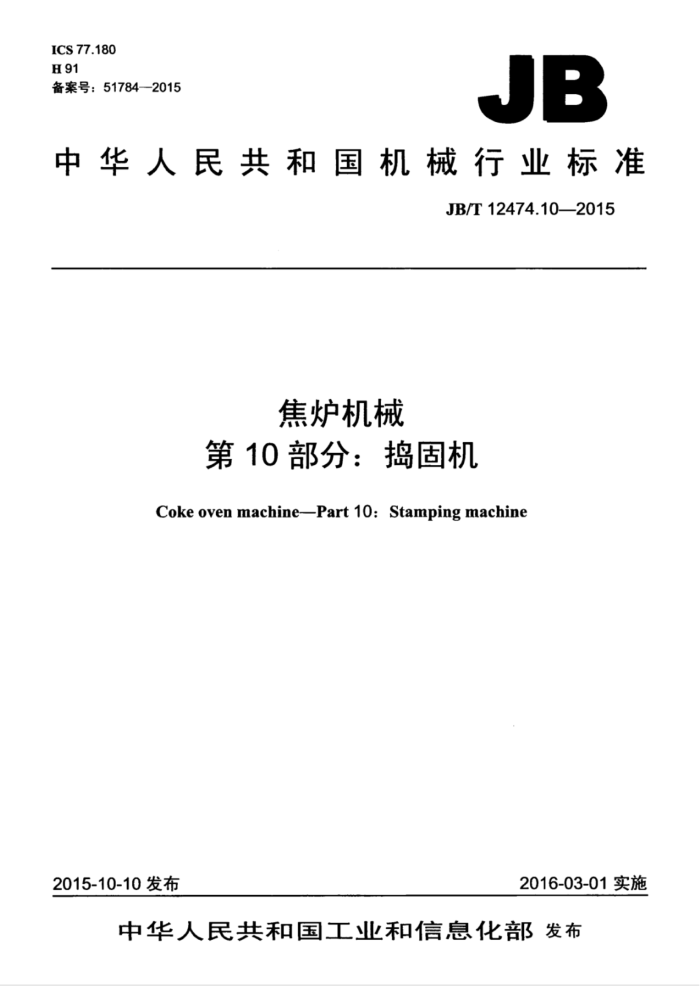

ICS77.180 H91 备案号：51784-2015
JB
中华人民共和国机械行业标准
JB/T12474.102015
焦炉机械
第10部分：捣固机
Coke oven machine--Part 1O: Stamping machine
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准焦炉机械第10部分：捣固机 JB/T12474.102015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-1印张32千字 2016年12月第1版第1次印刷
定价：18.00元
*
书号：15111·13408 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： :(010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12474.102015
目 次
前言 1范围. 2规范性引用文件 3工作条件.
3.1配套条件 3.2供电系统. 3.3气候环境条件 3.4轨道要求 4型式与参数. 4..1型式.. 4.2工作参数 5技术要求...
Ia
5.1 一般要求. 5.2 主要零部件技术要求 5.3 装配要求， 5.4 液压系统. 5.5 电气设备. 5.6涂装. 5.7安全 6试验方法. 6.1厂内试验 6.2现场试验. 7检验规则. 7.1出厂检验 7.2现场验收 8标志、包装、运输和贮存 8.1标志 8.2包装. 8.3运输... 8.4贮存.
8
.10 *10 11 .11
11 12 ..12
12 JB/T12474.10—2015
前言
JB/T12474《焦炉机械》分为十一个部分：一第1部分：型式与参数；
第2部分：顶装式装煤车：第3部分：侧装式装煤车；
一
第4部分：推焦机：第5部分：拦焦机：第6部分：熄焦车；第7部分：电机车：第8部分：液压交换机；第9部分：炉顶导烟车：第10部分：捣固机；第11部分：振动给料器。
本部分为JB/T12474的第10部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本部分起草单位：太原重型机械集团有限公司、大连华锐重工集团股份有限公司。 本部分主要起草人：刘建斌、吴刚、贾亮、张少忠，梅晓庆、张吉国、张家明。 本部分为首次发布。
I JB/T12474.102015
焦炉机械
第10部分：捣固机
1范围
JB/T12474的本部分规定了4.3m5.5m6m*6.25m侧装煤立式固型焦炉捣固机的工作条件型式与参数、技术要求，试验方法、检验规则、标志、包装运输和贮存。
本部分适用于侧装煤立式捣固型焦炉的捣固机，其用于煤塔下方配合装煤工艺将装煤车（或装煤推焦车）煤饼模中的煤料捣固成煤饼。本部分也适用于车载式捣固装煤一体车上的捣固机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T985.2埋弧焊的推荐坡口 GB/T1591—2008低合金高强度结构钢 GB4208一2008外壳防护等级（IP代码） GB/T8923.1一2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的
钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T10095.1一2008圆柱齿轮精度第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2一2008圆柱齿轮精度第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T14039-2002液压传动油液固体颗粒污染等级代号 JB/T5000.1重型机械通用技术条件第1部分：产品检验 JB/T5000.2一2007重型机械通用技术条件第2部分：火焰切割件 JB/T5000.3重型机械通用技术条件第3部分：焊接件 JB/T5000.8一2007重型机械通用技术条件第8部分：锻件 JB/T5000.10重型机械通用技术条件第10部分：装配 JB/T5000.11 重型机械通用技术条件第11部分：配管 JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装 JB/T6392 起重机车轮 JB/T6996 重型机械液压系统通用技术条件 JB/T7929—1999齿轮传动装置清洁度 JB/T10607 液压系统工作介质使用规范
3工作条件
3.1配套条件 3.1.1 装煤车和振动给料器操作正常。
1 JB/T12474.102015
3.1.2装煤车捣固状态定位偏差不大于5mm，煤饼模上部长度偏差不大于10mm，宽度偏差不大于 5mm，煤饼模在长度方向上与捣固机锤杆中心的距离偏差不大于5mml。 3.1.3振动给料器给料速率0.3t/m~1.41t/m，符合焦炉正常生产需要。 3.2供电系统
捣固机采用交流供电，电压波动范围不超出额定值的土10%：频率波动范围不超出土1Hz。 3.3气候环境条件 3.3.1工作的自然环境温度为-20℃～45℃。 3.3.2工作风速不大于20m/s 3.3.3捣固机安装使用地点的海拔不超过1000m。
注：超过以上工作条件范围的，应在订货合同中予以说明并按照订货合同的要求执行。 3.4轨道要求
捣固机轨道符合表1的要求。
表1
安装允许 使用极限偏差
项目 符号 说明
简图
测量方法
偏差
轨距L的 工
工
在轨道全长范围
轨距偏差 AL 充许变动范
AL≤2mm AZ≤4mm 内，每隔3m用钢卷
围
尺测量
在轨道铺设平面内，单根轨道中心线允许变动的范围
在轨道全长范围内，每隔3m用经纬
轨道直线度
≤3mm t≤5mm 仪测量。在1m范围
内直线度误差小于 1 mm
在整个轨道平面内，两条轨道顶面 T 的高低误差
在轨道全长范围内，每隔3m用水准仪测量，同时保证 10m范围内≤4mm
全长范围内轨道高度 AH 差
a
AH≤2 mm/ AH≤4mm
工
注：超过以上工作条件范围的，应在订货合同中予以说明并按照订货合同的要求执行。
?
型式与参数
4.1型式 4.1.1基本型式
根据捣固单元所含锤数划分为三锤单元（见图1）、六锤单元（见图2）和八锤单元三种型式。
2 JB/T12474.102015
O咖 0O
图
90909
o0 口甲鸟 B
回回
图2
4.1.2组合型式 4.1.2.1捣固机常见组合形式（见表2）为多个结构类似或完全相同的捣固单元沿煤饼长度方向直线排列于轨道上。其中固定式捣固机（见图3）在使用过程中沿煤饼长度方向固定不变：微移动式捣固机（见图4）在捣固煤饼时由微移动机构驱动捣固单元组沿煤饼长度方向往复运动。 4.1.2.2捣固机可以不设司机操作室，操作箱吊装于捣固机平台，操作人员站在装煤车平台上操作。
3 JB/T12474.102015
表2 组成型式
规格 m
轨道中心距Lmm
布置型式 18锤微移动式 21锤固定式 24锤固定式 21锤微移动式 24锤固定式 30锤固定式 30锤固定式 32锤固定式 34链固定式 32链固定式
轨型 50 kg/m 50 kg/m 50 kg/m 50 kg/m 50kg/m 50 kg/m 50 kg/m 50kg/m 50 kg/m 50kg/m
6台三锤单元和一部移动机构 7台三锤单元 4台六锤单元 7台三锤单元和一部移动机构 8台三锤单元或4台六锤单元 5台六锤单元 5台六锤单元 4台六锤单元和2台四锤单元或4台八锤单元 3台六锤单元和2台八锤单元 4台六锤单元和2台四锤单元或8台四锤单元
2000 2 000 2.000 2.000 2 000 2.000 2000
4.3
5.5
6
2000
2000
6.25
2000
口石
口
口
口一
口
口 口 口 口一
口一
口 口
口 口
一
一
一
一
一
一
口
口
L
口
d
H
图 3
