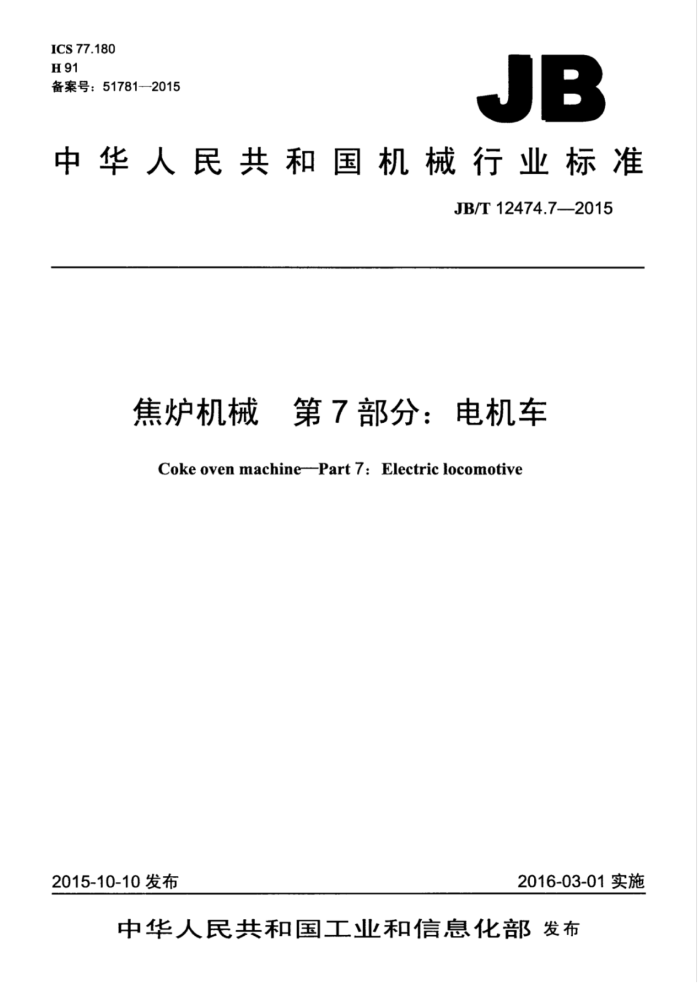

ICS77.180 H91 备案号：51781—2015
JB
中华人民共和国机械行业标准
JB/T12474.7-2015
焦炉机械　第7部分：电机车 Coke oven machine--Part 7: Electric locomotive
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12474.7—2015
目 次
前言 1范围. 2规范性引用文件 3工作条件 3.1供电系统..
3.2气候环境条件 3.3轨道要求 4型式与主要参数 4.. 型.. 4.2主要参数 5技术要求. 5.1主要零部件. 5.2装配.. 5.3电气设备 5.4气动系统 5.5涂装... 5.6安全. 6试验方法 6.1漆膜检测... 6.2 减速机检测 6.3厂内试验. 6.4现场试验 7检验规则 7.1出厂检验 7.2现场验收 8标志、包装、运输和贮存 .. 标志.. 8.2包装.. 8.3运输
二
中
草
8 8
2
8.4 贮存
专 JB/T12474.72015
前言
JB/T12474《焦炉机械》分为十个部分：
第1部分：型式与参数：第2部分：顶装式装煤车第3部分：侧装式装煤车； -第4部分：推焦机：第5部分：拦焦机：一第6部分：熄焦车：第7部分：电机车： -第8部分：液压交换机：一第9部分：炉顶导烟车：一第10部分：捣固机；第11部分：振动给料器
一
本部分为JB/T12474的第7部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本部分起草单位：大连华锐重工集团股份有限公司、太原重型机械集团有限公司。 本部分主要起草人：宋宏伟、张海峰、刘晓东、李金伟、王海龙、孙乃鑫、梅晓庆本部分为首次发布。
II JB/T12474.72015
焦炉机械第7部分：电机车
1范围
JB/T12474的本部分规定了焦炉配套使用的电机车的工作条件、型式与主要参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本部分适用于焦炉所配套使用的电机车。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T985.2 埋弧焊的推荐坡口 GB4053.1 固定式钢梯及平台安全要求第1部分：钢直梯 GB4053.2 固定式钢梯及平台安全要求第2部分：钢斜梯 GB4053.3固定式钢梯及平台安全要求 第3部分：工业防护栏杆及钢平台 GB5083生产设备安全卫生设计总则 GB/T7932气动系统通用技术条件 GB/T10095.1-2008圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2一2008圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 JB/T5000.1--2007重型机械通用技术条件第1部分：产品检验 JB/T5000.3-2007重型机械通用技术条件第3部分：焊接件 JB/T5000.10重型机械通用技术条件第10部分：装配 JB/T5000.12 2重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装 JB/T6392起重机车轮 JB/T7929-—1999齿轮传动装置清洁度 JB/T8905.1起重机用三支点减速器 JB/T8905.2起重机用底座式减速器 JB/T8905.3起重机用立式减速器 JB/T8905.4起重机用套装式减速器 JB/T9003起重机三合一减速器 JB/T12474.2—2015焦炉机械 第2部分：顶装式装煤车
3工作条件
3.1供电系统
电机车采用交流供电，电压波动范围为额定值的土10%：频率波动范围为土1Hz。
1 JB/T12474.7—2015
3.2气候环境条件 3.2.1工作的自然环境温度为-20℃～40℃。 3.2.2工作风速不大于20m/s。 3.2.3 安装使用地点的海拔不超过1000m 3.3轨道要求
轨道铺设参见JB/T12474.2—2015中附录A的规定。
4 型式与主要参数
4.1型式
电机车如图1所示。
2
图1
4.2主要参数 4.2.1顶装煤电机车主要参数见表1。
表1 5.5 40 50kg/m 2000 200
规格m 最大牵引力 kN
4.3 40 50 kg/m 1435 190
6 45 QU80 2.000 200
7 45 QU100
轨型轨道内侧距 mm 走行速度 m/min 4.2.2 侧装煤电机车主要参数见表2。
20002800
200
2 JB/T12474.7--2015
表2 5.5 45 QU100 2000,2800
规格m 最大牵引力kN
6.25 45 QU100 2 800 200
4.3 40 50kg/m 1435 190
6 45 QU100 2.800 200
轨型轨道内侧距 mm 走行速度 m/min
200
5 技术要求
5.1 主要零部件 5.1.1 电动机 5.1.1.1 防护等级：室内不应低于IP44，室外不应低于P54。 5.1.1.2 绝缘等级不应低于F级。 5.1.2减速器 5.1.2.1 优先选用符合如下标准的减速器：JB/T8905.1JBT8905.2JB/8905.3JB/T8905.4JB/ 9003。 5.1.2.2选其他减速器时，硬齿面齿轮副的精度不应低于GB/T10095.1一2008~GB/T10095.2一2008 中的6级，中硬齿面则不应低于8-8-7级。 5.1.3车轮
应优先选用符合JB/T6392规定的车轮。 5.1.4焊接件 5.1.4.1焊缝形式应符合GB/T985.1和GB/T985.2的规定。 5.1.4.2焊缝的质量评定等级应在图样和技术文件上注明。未注明时，焊缝的质量评定等级应符合JB/T 5000.3—2007中表10规定的BS/BK级，焊接接头缺陷分级不低于JB/T5000.3—2007中表10规定的II 级。 5.2装配 5.2.1总则
电机车的装配应符合JB/T5000.10的规定。 5.2.2 走行装置 5.2.2.1同一轨道上所有车轮组装配后（见图2），其要求应符合表3的规定。
表3
测定项目
测量位置
偏差值 mm ≤d/1000
单个车轮最大与最小测量值之差同一轨道上最大与最小测量值之差
每个车轮的水平中心线与踏面交点处2点同一轨道上每个车轮的水平中心线与踏面交点处
≤4
3 JB/T12474.7-—2015
同一支点车轮组
同一支点车轮组
S
洲量位置
测量位置
与轨道中心线平行的线
图2
5.2.2.2每个车轮组垂直度（见图3）应符合表4的规定。
测量位置
内侧
外侧
Y
铅垂线
测量位置
图3 表4
偏差值 mm
测定项目
测量位置
每个车轮的垂直度误差4Y
≤d/500，只充许上部向外侧倾斜
每个车轮垂直中心线与踏面交点处
5.2.2.3 总装后车轮组中心距、轴距和对角线（见图4）应符合表5的规定。
表5
偏差值 mm ≤2 N2 ≤3
测定项目车轮中心距离差
测定位置见图4中X、X位置见图4中Ya、Y位置见图4中La、L位置
轴距偏差对角线差值
4
