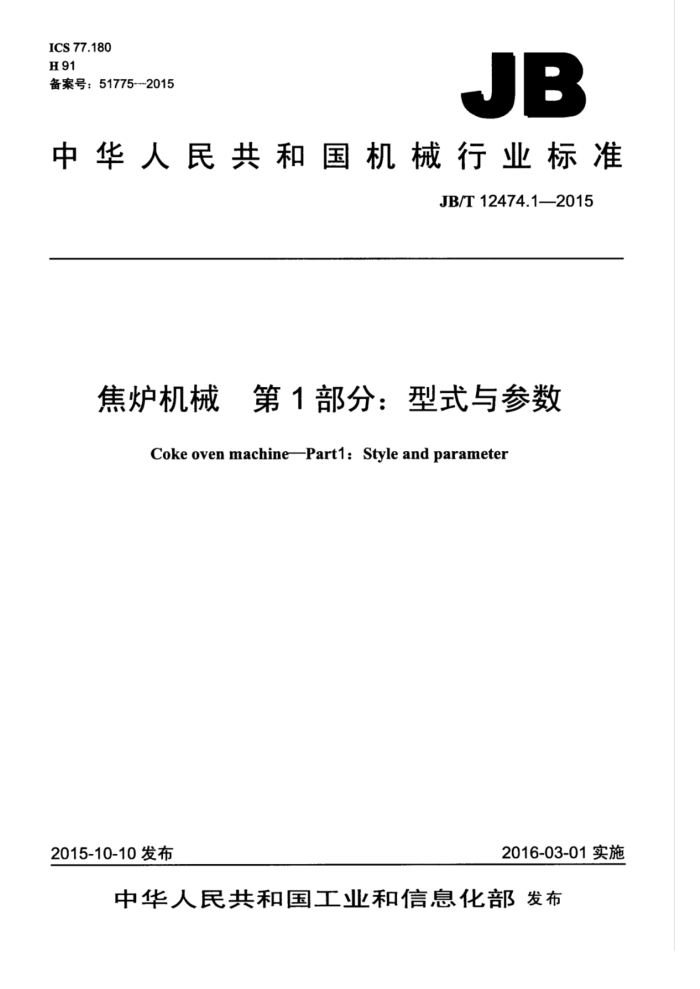

ICS 77.180 H91 备案号：51775-2015
JB
中华人民共和国机械行业标准
JB/T12474.1—2015
焦炉机械 第1部分：型式与参数
Coke oven machine-Part1: Style and parameter
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 中华 华人民共和国
机械行业标准
焦炉机械 第1部分：型式与参数
JB/T12474.1--2015
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
串
210mmX×297mm-1.25印张·36千字
2016年12月第1版第1次印刷
定价：21.00元
+
书号：15111：13399 网址：http：/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12474.1—2015
目 次
前言 1范围. 2型式、规格与基本参数 2.1型式.
LII
2.2 规格 2.3 基本参数.
图1 顶装煤焦炉机械布置图2 侧装煤捣固焦炉机械布置图3 顶装煤装煤车结构简图图4 顶装煤推焦机结构简图图5 顶装煤拦焦机结构简图图6 顶装煤熄焦车结构简图图7 顶装煤电机车结构简图. 图8 侧装煤装煤车结构简图. 图9 侧装煤推焦机结构简图图10 装煤推焦机结构简图图11 捣固装煤推焦机结构简图图12 侧装煤拦焦机结构简图. 图13 侧装煤熄焦车结构简图图14 侧装煤电机车结构简图图15 炉顶导烟车结构简图图16 捣固机结构简图图17 振动给料器结构简图
8
8
10 11 11 12 13 14
表1 顶装煤装煤车的基本参数. 表2 顶装煤推焦机的基本参数表3 顶装煤拦焦机的基本参数. 表4 顶装煤熄焦车的基本参数表5 顶装煤电机车的基本参数. 表6 顶装煤液压交换机的基本参数表7 侧装煤装煤车的基本参数表8 侧装煤推焦机的基本参数. 表9装煤推焦机的基本参数. 表10 捣固装煤推焦机的基本参数表11 侧装煤拦焦机的基本参数表12 侧装煤熄焦车的基本参数表13 侧装煤电机车的基本参数
6
10
10 11 JB/T 12474.1-2015
表14侧装煤液压交换机的基本参数表15炉顶导烟车的基本参数表16捣固机的基本参数表17振动给料器的基本参数
.12 12 .13 .13
11000800000008000000000000000000000
000000100000000
II JB/T12474.1-2015
前言
JB/T12474《焦炉机械》分为十一个部分：
第1部分：型式与参数；第2部分：顶装式装煤车：第3部分：侧装式装煤车：第4部分：推焦机：第5部分：拦焦机：第6部分：熄焦车；第7部分：电机车；第8部分：液压交换机：第9部分：炉顶导烟车；第10部分：捣固机：一第11部分：振动给料器。 本部分为JB/T12474的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本部分起草单位：大连华锐重工集团股份有限公司、太原重型机械集团有限公司。 本部分主要起草人：于在福、贾祎晶、曾令、初宏坤、崔玉鹏、吴刚、孙乃鑫。 本部分为首次发布。
III JB/T12474.1--2015
焦炉机械第1部分：型式与参数
1范围
JB/T12474的本部分规定了焦炉机械设备的型式、规格与基本参数。 本部分适用于顶装煤和侧装煤捣固焦炉所配套的装煤车、推焦机、拦焦机、熄焦车、电机车、液压
交换机、炉顶导烟车、捣固机、振动给料器等设备。
2型式、规格与基本参数
2.1型式
根据焦炉装煤工艺方式，焦炉机械分为两种型式： a）顶装煤焦炉机械（见图1）； b）侧装煤捣固焦炉机械（见图2）。
食
H
焦炭
南
开
L
一
3
说明：
一拦焦机： 2—装煤车； 3一推焦机： 4 一液压交换机： 5 熄焦车：
1
一电机车。
6
图1顶装煤焦炉机械布置 JB/T12474.1—2015
焦炭
煤饼
卡
说明： 1 一拦焦机： 2炉顶导烟车： 3捣固机： 4 振动给料器：
6—装煤车： 7-液压交换机： 8—熄焦车： 9电机车
推焦机：注：序号5和6为分体式布置形式，若为合体车则是装煤推焦机。
5-
图2侧装煤捣固焦炉机械布置
2.2规格 2.2.1顶装煤焦炉机械规格 2.2.1.1根据焦炉碳化室高度不同，顶装煤焦炉机械主要有：
a）4.3m顶装煤焦炉机械： b）5.5m顶装煤焦炉机械： c）6m顶装煤焦炉机械； d）7m顶装煤焦炉机械： e）7.63m顶装煤焦炉机械。
2.2.1.2顶装煤焦炉机械由以下设备组成：装煤车、推焦机、拦焦机、熄焦车、电机车、液压交换机。 2.2.2侧装煤捣固焦炉机械规格 2.2.2.1根据焦炉碳化室高度不同，侧装煤捣固焦炉机械主要有：
a）4.3m侧装煤捣固焦炉机械： b）5.5m侧装煤捣固焦炉机械； c）6m侧装煤捣固焦炉机械： d）6.25m侧装煤捣固焦炉机械。
2.2.2.2按不同设备组合方式，侧装煤捣固焦炉机械有以下设备组成形式：
a）装煤车、推焦机、拦焦机、熄焦车、电机车、液压交换机、炉顶导烟车、捣固机、振动给料器： b）装煤推焦机、拦焦机熄焦车、电机车、液压交换机、炉顶导烟车、捣固机、振动给料器：
2
