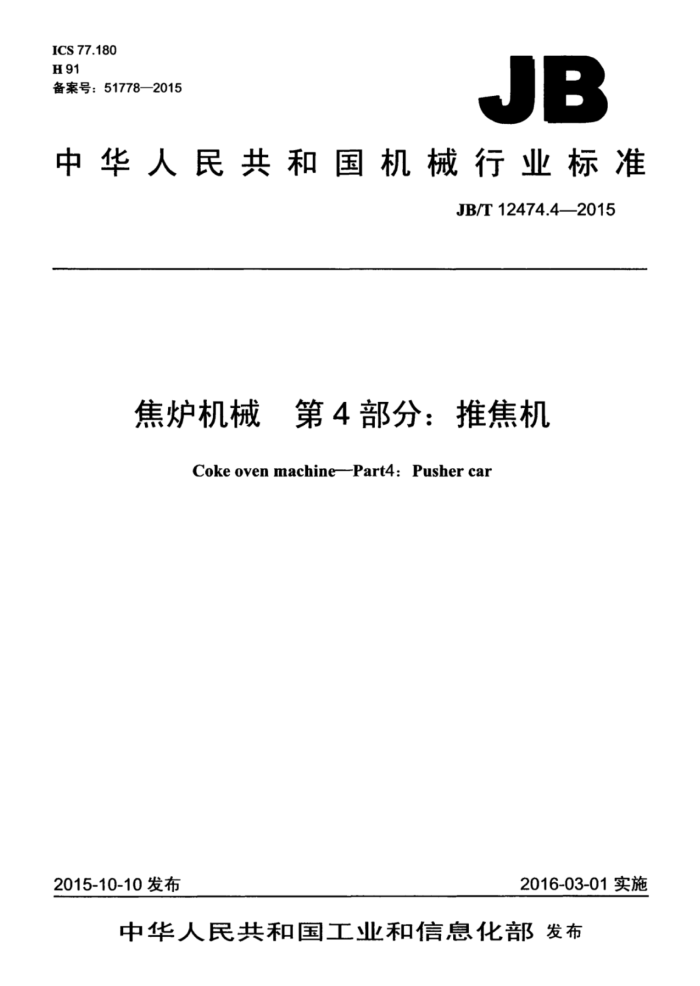

ICS77.180 H91 备案号：51778—2015
JB
中华人民共和国机械行业标准
JB/T12474.4—2015
焦炉机械 第4部分：推焦机
Coke oven machine-Part4: Pusher car
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12474.4—2015
目 次
前言 1范围. 2规范性用文件 3工作条件 3.1配套焦炉. 3.2供电系统 3.3环境条件 3.4轨道要求 4型式与主要参数. 4.1型式 4.2主要参数 5技术要求. 5.1 主要零部件. 5.2 装配 5.3 电气设备 5.4 液压系统 5.5 气动系统 5.6涂装. 5.7 安全 6试验方法 6.1 漆膜检测 6.2减速机检测. 6.3厂内试验. 6.4现场试验. 7检验规则 7.1 出厂检验.. 7.2 现场验收 8标志、包装、运输和贮存 8.1标志... 8.2 包装. 8.3 运输.
H
+
10 10 10 13 .13
13 14 .14 14 14 14
8.4 贮存..
+ JB/T12474.42015
前言
JB/T12474《焦炉机械》分为十一个部分：第1部分：型式与参数；第2部分：顶装式装煤车；
-第3部分：侧装式装煤车；第4部分：推焦机：第5部分：拦焦机；第6部分：熄焦车：第7部分：电机车：第8部分：液压交换机；第9部分：炉顶导烟车：第10部分：捣固机：第11部分：振动给料器。
- 一
本部分为JB/T12474的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国冶金设备标准化技术委员会（SAC/TC409）归口本部分起草单位：大连华锐重工集团股份有限公司、太原重型机械集团有限公司。 本部分主要起草人：李文峰、孙大庆、孙元华、曾令、赵峰、孙乃鑫、张军。 本部分为首次发布。
II JB/T12474.4—2015
焦炉机械第4部分：推焦机
1范围
JB/T12474的本部分规定了焦炉配套使用的推焦机的工作条件、型式与主要参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本部分适用于顶装煤和侧装煤工艺焦炉所配套使用的推焦机，对于捣固焦炉配套使用的装煤推焦机和固装煤推焦机中涉及的相关内容同样适用。
本部分中的推焦机所配套的都是热态焦炉，本部分中提到的所有焦炉炉体尺寸都是焦炉热态时的炉体尺寸。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T700—2006碳素结构钢 GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T985.2 理弧焊的推荐坡口 GB4053.1 固定式钢梯及平台安全要求第1部分：钢直梯 GB4053.2 固定式钢梯及平台安全要求第2部分：钢斜梯 GB4053.3 固定式钢梯及平台安全要求 第3部分：工业防护栏杆及钢平台 GB5083生产设备安全卫生设计总则 GB/T7932 2气动系统通用技术条件 GB/T10095.1一2008圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2一2008圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 JB/T5000.1重型机械通用技术条件第1部分：产品检验 JB/T5000.3一2007重型机械通用技术条件第3部分：焊接件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.11 重型机械通用技术条件第11部分：配管 JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装 JB/T6392 起重机车轮 JB/T6996 重型机械液压系统通用技术条件 JB/T7929—19991 齿轮传动装置清洁度 JB/T8905.1起重机用三支点减速器 JB/T8905.2 起重机用底座式减速器 JB/T8905.3 起重机用立式减速器 JB/T8905.4起重机用套装式减速器 JB/T9003 起重机三合一减速器 JB/T12474.2一2015焦炉机械第2部分：顶装式装煤车
1 JB/T12474.4-2015
3工作条件
3.1配套焦炉
焦炉生产操作正常，焦饼收缩并处于成熟状态，焦炉密封状态良好，无大量明火和可燃气体溢出。 3.2供电系统
推焦机采用交流供电，电压波动范围不超出额定值的土10%；频率波动范围为土1Hz。 3.3环境条件 3.3.1工作的自然环境温度为-20℃～40℃。 3.3.2工作风速不大于20m/s。 3.3.3安装使用地点的海拔不超过1000m。 3.4轨道要求
轨道铺设参见JB/T12474.2一2015中附录A的规定。
4 型式与主要参数
4.1型式 4.1.1顶装煤推焦机如图1所示。
R
H
百
1
?
QIO
R
@@@间
L2
图
4.1.2 侧装煤推焦机如图2所示。
口 QP
A A
A
@a
@a
图 2
2 JB/T12474.4—2015
4.2主要参数 4.2.1推焦机主要尺寸参数如图3所示。
H
H
E
GT A AI 合
焦炉正面线
炉正面线
E
中
方
L2
L
图3
a）推焦行程：a+b+c。
其中：a 一推焦头前端与机侧焦炉正面线距离：
-
b- 机侧焦炉正面线与焦侧焦炉正面线的距离：
拦焦机导焦栅的长度。
b）平煤行程：d+b-e-f。
其中：d- 平煤杆前端与机侧焦炉正面线距离：
焦侧炉门耐火砖前端与焦侧焦炉正面线的距离：平煤杆前端与焦侧炉门耐火砖前端的安全距离，该距离不应小于400mm。
.
c）轨距L为靠近焦炉的第一条轨道中心线与第二条轨道中心线的距离。 d）推焦头高度：H2-h1-hza
其中：H2 碳化室的高度；
h1" 推焦头顶部与碳化室顶部的安全距离，该距离不应小于30mm； h2- 推焦头底部与碳化室底部的安全距离，该距离不应小于70mml。
e）其他：
L 机侧焦炉正面线与靠近焦炉的第一条轨道中心线距离： Hi- 碳化室底部到轨面的距离。
4.2.2 顶装煤推焦机主要参数见表1
表1 5.5 20 QU100 12 000 60 27.4 60
规格m 最大推出焦炭质量 +
1 37
4.3 15 QU100 8 686 60 27.4 60
6 22 QU100 12 000 60 27.4 60
7.63 45 QU120 15 000 90 28 90
轨型轨距Lzmm 走行速度 m/min 推焦速度 m/min 平煤速度m/min 注：最大推出焦炭质量按照结焦率为75%计算。
QU100.QU120
14000 6090 27.4 60
3 JB/T12474.42015
4.2.3 侧装煤推焦机主要参数见表2。
表2
4.3 20 QU120 10000 75 27.4
5.5 30 QU120 12 000 75 27.4
规格m 最大推出焦炭质量 t
6 38 QU120 12 000 75 27.4
6.25 38 QU120 14000 75 27.4
轨型轨距L2mm 走行速度m/min 推焦速度m/min 注：最大推出焦炭质量按照结焦率为75%计算。
5技术要求
5.1主要零部件 5.1.1电动机 5.1.1.1防护等级：室内使用不应低于IP44，室外露天不应低于IP54 5.1.1.2 绝缘等级不应低于F级。 5.1.2减速器 5.1.2.1应优先选用符合如下标准的减速器：JB/T8905.1~JB/T8905.2、JB/T8905.3、JB/T8905.4、JB/T 9003 5.1.2.2选用其他减速器时，硬齿面齿轮副的精度不应低于GB/T10095.1—2008、GB/T10095.2--2008 中的6级，中硬齿面则不应低于8-8-7级。 5.1.3车轮
应优先选用符合JB/T6392规定的车轮 5.1.4推焦齿轮 5.1.4.1推焦齿轮为硬齿面齿轮，齿轮表面硬度不应低于45HRC。 5.1.4.2齿轮副精度不应低于GB/T10095.1—2008、GB/T10095.2—2008中的9级。 5.1.5推焦杆 5.1.5.1推焦杆材料应选用性能不低于GB/T700一2006中Q235B的材料。 5.1.5.2 推焦杆自然状态下，全长范围内的旁弯小于6mm：不充许上挠，下度小于6mm。 5.1.6平煤杆 5.1.6.1 平煤杆材料应选用性能不低于GB/T700—2006中Q235B的材料。 5.1.6.2 平煤杆自然状态下，全长范围内的旁弯小于6mm。 5.1.7 焊接件 5.1.7.1 焊缝形式应符合GB/T985.1和GB/T985.2的规定。 5.1.7.2 焊缝的质量评定等级应在图样和技术文件上注明。未注明时，焊缝的质量评定等级应符合JB/T
4
